Принцип работы станции повышения давления

ГЕОН — современная инженерная организация полного цикла. Уже много лет мы разрабатываем, производим и внедряем оборудование для систем водоснабжения, канализации и водоочистки. Наш опыт и собственное производство позволяют нам выполнять проекты любой сложности — от частных объектов до крупных промышленных комплексов

Мы берем на себя весь путь: от технологического аудита и проектирования до изготовления, монтажа и пусконаладочных работ. Такой подход позволяет нам контролировать качество на каждом этапе и гарантировать надежную, долговечную работу оборудования

Во многих зданиях — жилых, коммерческих или промышленных — наблюдается недостаточный напор воды в системе водоснабжения

Это проявляется в том, что:

на верхних этажах вода идет тонкой струйкой или вовсе отсутствует
при одновременном открытии нескольких кранов давление резко падает
бытовая техника (бойлеры, стиральные, посудомоечные машины) работает нестабильно
система пожаротушения или технологическое оборудование не может запуститься из-за низкого давления
при подключении к центральному водопроводу перепады давления непредсказуемы — особенно в часы пикового водоразбора

Причинами такой ситуации часто становятся:

удаленность объекта от центрального водопровода
изношенные трубы и старые коммуникации
недостаточная производительность городской сети
изменение гидравлического режима при росте числа подключенных потребителей
особенности автономных систем водоснабжения (например, при заборе из скважины)

Повысительная насосная станция (ПНС)
это важный элемент инженерных систем, предназначенный для поддержания стабильного давления в трубопроводах. Она используется в водоснабжении жилых и промышленных объектов, а также в противопожарных системах. Принцип работы ПНС основан на автоматическом регулировании давления и подаче воды в зависимости от потребностей системы

Однонасосные станции
применяются в небольших зданиях и частных домах, где требуется умеренное повышение давления

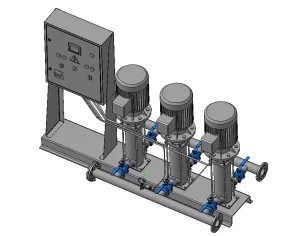

Многонасосные станции
состоят из 2–4 насосов, которые включаются поочерёдно, обеспечивая постоянный напор при переменной нагрузке

Автоматические станции
оснащены системой автоматики и частотным управлением, обеспечивают оптимальную энергоэффективность

Модульные станции
собраны в готовом корпусе, полностью укомплектованы и готовы к подключению «под ключ»

Пожарные станции
специально разработаны для систем пожаротушения, имеют резервные насосы и усиленные элементы конструкции

Промышленные станции
рассчитаны на высокие объемы и давление, применяются в производственных цехах, котельных, насосных узлах

Станция повышения давления предназначена для поддержания определенного давления в водоразборной системе, независимо от объема потребления:

— системы пожаротушения

— системы полива

— водоснабжение в жилых домах и на предприятиях

— системы водоотведения

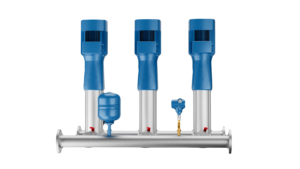

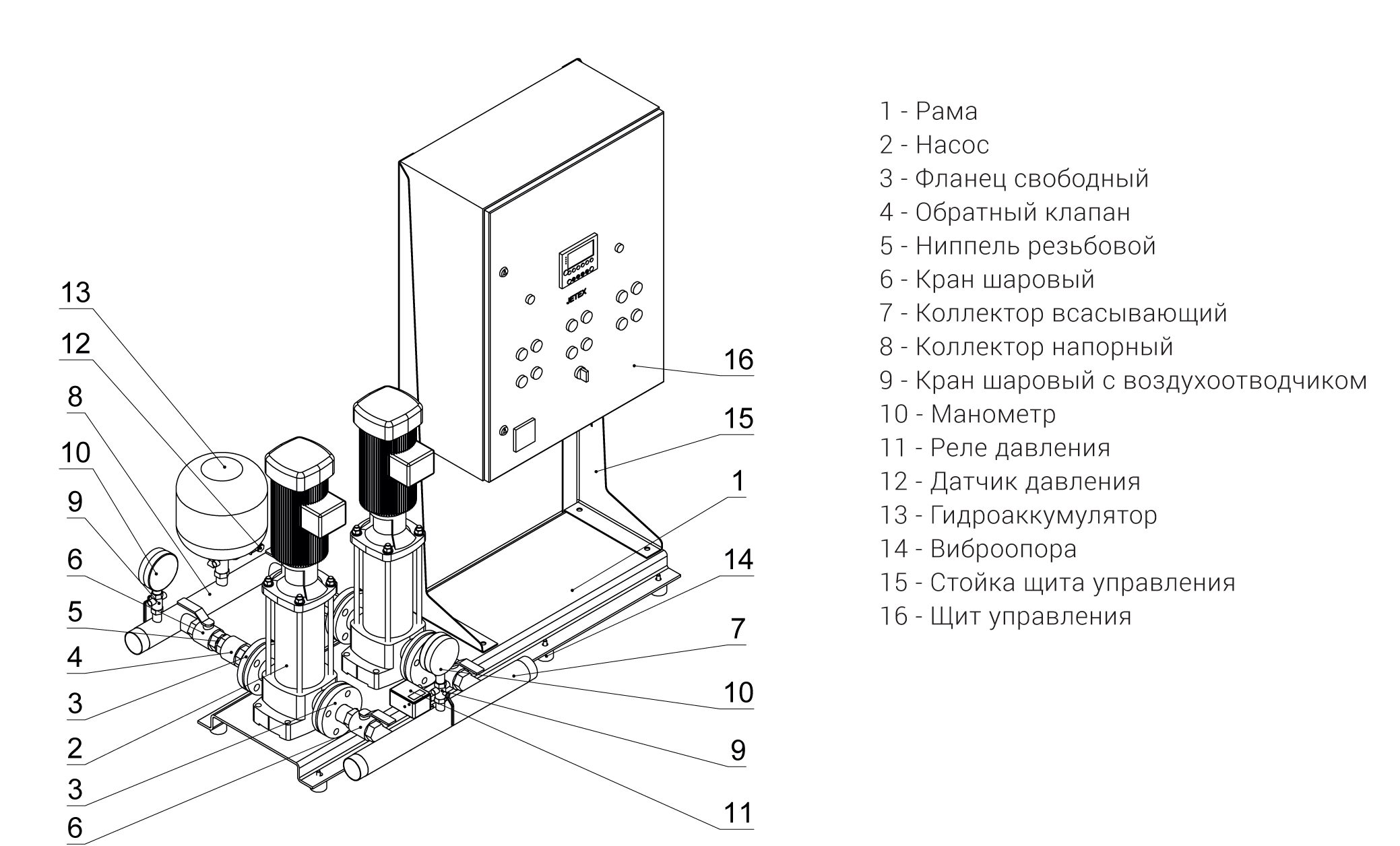

Повысительная насосная станция включает в себя несколько ключевых компонентов:

Насосы
основной элемент системы, обеспечивающий движение жидкости

Шкаф управления
контролирует работу насосов, поддерживает заданное давление

Мембранные баки
служат для компенсации скачков давления и снижения нагрузки на насосы

Трубопроводная обвязка
включает в себя трубы, арматуру и клапаны

Датчики давления
следят за изменениями параметров в системе и передают данные в управляющий модуль

Повысительная насосная станция работает в автоматическом режиме, ее управление осуществляется с помощью шкафа управления. Он может быть с дискретным включением насосов, с частотным регулированием одного насоса и с частотным регулированием каждого насоса. По сигналу датчика давления шкаф управления включает и выключает насосы в работу. Для корректной работы датчика давления на напорном коллекторе станции монтируется гидроаккумулятор

— стабильный напор при любых расходах

— экономия электроэнергии благодаря частотным преобразователям

— защита от перепадов давления и гидроударов

— автоматическая работа без участия человека

— компактные размеры и возможность горизонтального/вертикального исполнения

Мониторинг давления
Датчики давления постоянно отслеживают уровень давления в трубопроводе. Если давление падает ниже заданного значения, система автоматически реагирует

Запуск насосов
При снижении давления шкаф управления активирует один или несколько насосов, чтобы компенсировать потерю давления. В зависимости от нагрузки система может задействовать дополнительные насосы

Поддержание стабильного давления
В процессе работы ПНС автоматически регулирует мощность насосов, обеспечивая равномерное распределение воды. Это особенно важно в сетях с переменной нагрузкой

Отключение насосов
Когда давление достигает установленного уровня, насосы постепенно отключаются, предотвращая излишнюю нагрузку на оборудование

Резервное питание и защита
Современные ПНС оснащаются системами защиты от перегрузок, сухого хода и скачков напряжения, что продлевает срок службы оборудования и повышает его надежность

Автоматическое управление
минимизирует необходимость в ручном вмешательстве

Экономия энергии
за счет оптимизации работы насосов

Повышенная надежность
благодаря системе защиты и резервному управлению

Гибкость настройки
возможность адаптации к разным требованиям водоснабжения

Жилые и коммерческие здания

Промышленные и сельскохозяйственные объекты

Системы пожаротушения

Насосные узлы в коммунальных сетях

Системы орошения и полива

— Технические расчеты
Определение необходимой производительности и давления

— Проектирование
Разработка схемы размещения оборудования

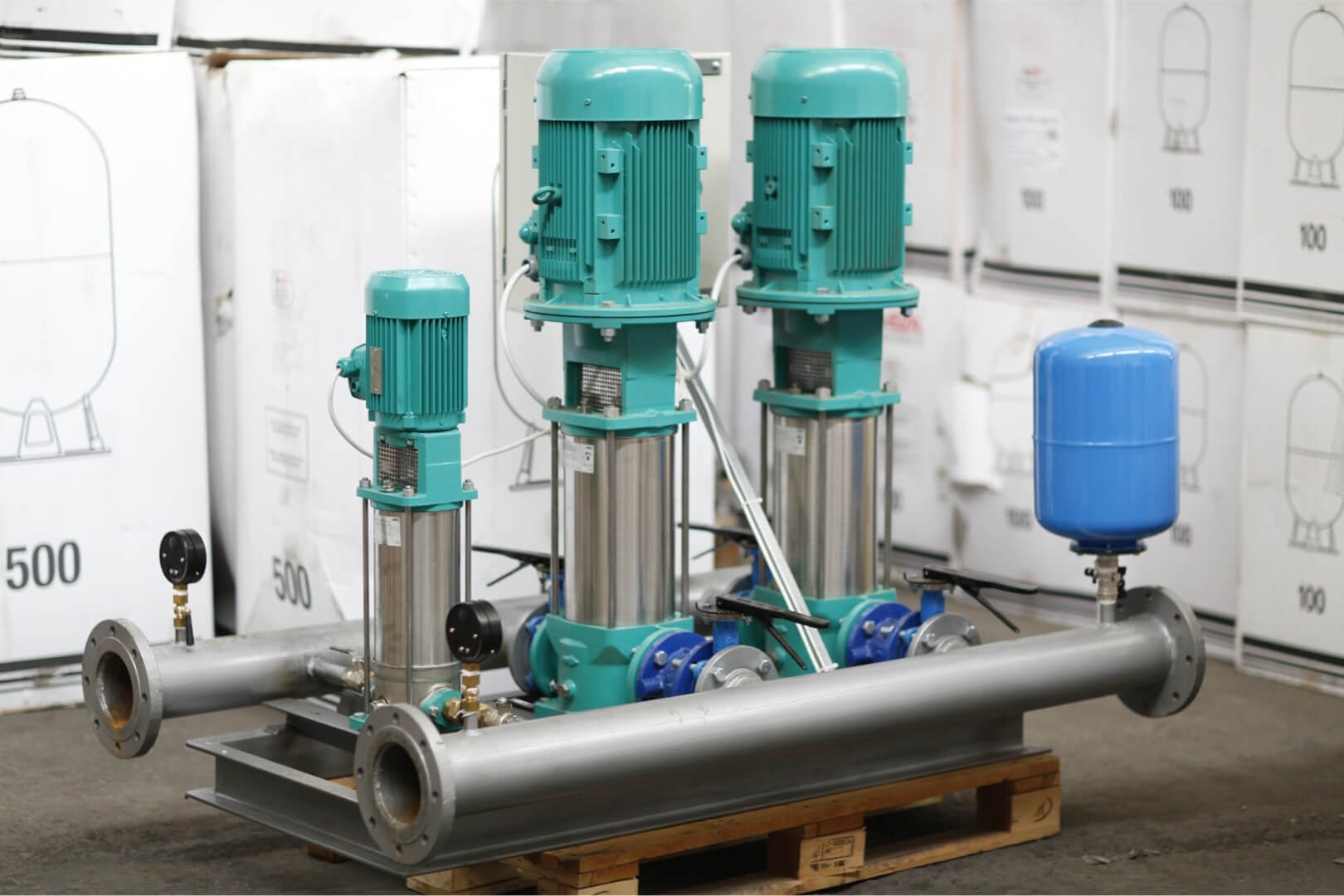

— Комплектация
Подбор насосов, резервуаров и блоков автоматизации

— Монтаж
Установка оборудования и подключение к системе водоснабжения

— Пуско-наладка
Тестирование системы и ввод в эксплуатацию

Что снижает эффективность станции и как этого избежать

Даже надежная станция повышения давления может работать нестабильно, если допущены ошибки на этапе проектирования или эксплуатации.

1. Неправильный расчет параметров
Неверно подобранная мощность приводит к перепадам давления и быстрому износу насосов
Решение: выполнять точный расчет расхода и напора с учётом всех потерь в системе

2. Отсутствие автоматического управления
Ручное управление вызывает скачки давления и перерасход электроэнергии
Решение: установка автоматики и частотных преобразователей

3. Ошибки монтажа
Неровное основание, вибрации и негерметичные соединения снижают ресурс оборудования
Решение: монтаж на ровную площадку с антивибрационными опорами

4. Отсутствие фильтрации
Мусор и ржавчина в воде повреждают насосы и клапаны
Решение: установка фильтров грубой и тонкой очистки

5. Игнорирование обслуживания
Без регулярной проверки система теряет эффективность
Решение: плановое техобслуживание и контроль автоматики

Компания ГЕОН выполняет проектирование, монтаж и сервис станций, исключая все эти ошибки уже на этапе реализации проекта

Грамотный выбор и правильная установка станции повышения давления — ключевые этапы при проектировании системы водоснабжения. От них зависит стабильность напора, надёжность оборудования и эффективность всей сети. Ниже рассмотрены основные факторы, которые необходимо учитывать

Определение расхода воды
Перед подбором станции важно рассчитать максимальный расход воды, который потребуется в системе. Этот параметр поможет выбрать модель, способную обеспечить нужный объем и стабильное давление даже при пиковых нагрузках

Выбор места установки
Станцию рекомендуется размещать как можно ближе к точке наибольшего водоразбора, чтобы минимизировать потери давления. Место монтажа должно обеспечивать лёгкий доступ для обслуживания и ремонта, а также быть защищённым от возможного замерзания в холодное время года

Энергоэффективность и питание
Так как оборудование работает от электросети, стоит учитывать уровень энергопотребления и подбирать экономичную модель. В случае ограниченного доступа к электричеству можно рассмотреть вариант с дополнительным генератором или резервным источником питания

Определение требуемого давления
При выборе станции необходимо заранее задать рабочее давление системы — то есть уровень, при котором все точки водоразбора будут функционировать корректно. Также важно учитывать динамическое и статическое давление, особенно если система обслуживает несколько потребителей одновременно

Особенности трубопровода
Длина и диаметр труб, наличие обратных клапанов и воздушных отводов — все это влияет на эффективность работы станции. Правильный учет характеристик трубопровода позволяет корректно подобрать насосы, фитинги и регулирующую арматуру

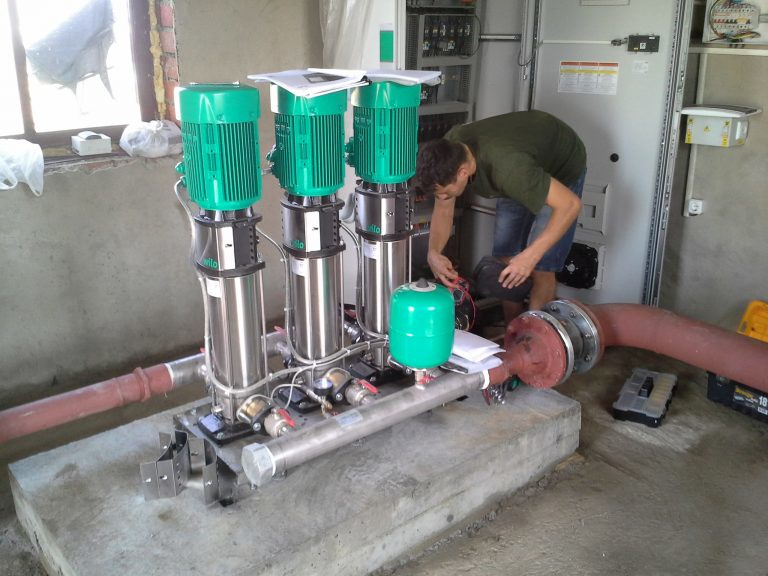

Монтаж и обслуживание
Установка станции должна выполняться строго в соответствии с инструкцией производителя. После монтажа необходимо провести тестирование и проверку герметичности соединений. Регулярное техническое обслуживание, контроль фильтров и состояния насосов продлят срок службы оборудования и обеспечат его стабильную работу
