Принцип работы вакуум-выпарной установки

Вакуум-выпарная установка — это технологическое оборудование, предназначенное для удаления воды или других летучих компонентов из жидких сред методом выпаривания под сниженным давлением

Благодаря созданию вакуумно среды температура кипения жидкости уменьшается, что позволяет проводить процесс испарения при щадящих условиях. Это особенно важно при работе с химически активными или термочувствительными растворами, где применение обычного нагрева приводит к разрушению ценных веществ или образованию нежелательных соединений

Главная задача вакуум-выпарной установки  это концентрирование жидкостей и удаление влаги из сложных по составу растворов

Установки применяются для уменьшения объёма сточных вод, утилизации отходов, извлечения полезных веществ, а также подготовки концентрата к дальнейшей переработке или утилизации. Снижение температуры кипения за счёт вакуумно режима позволяет работать с широким спектром жидкостей без риска разрушения структуры веществ. Кроме того, установки обеспечивают безопасный возврат очищенного конденсата обратно в производство, снижая потребление свежей воды

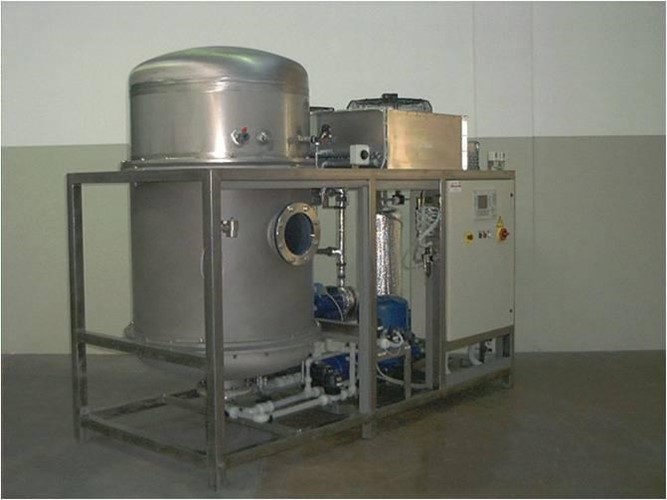

Однокорпусные установки
Это наиболее простые по устройству системы, включающие одну испарительную камеру, где и происходит процесс выпаривания. Они предназначены для задач с умеренной производительностью и широко применяются в лабораториях или на небольших предприятиях, где на первый план выходит экономичность, компактность и удобство эксплуатации

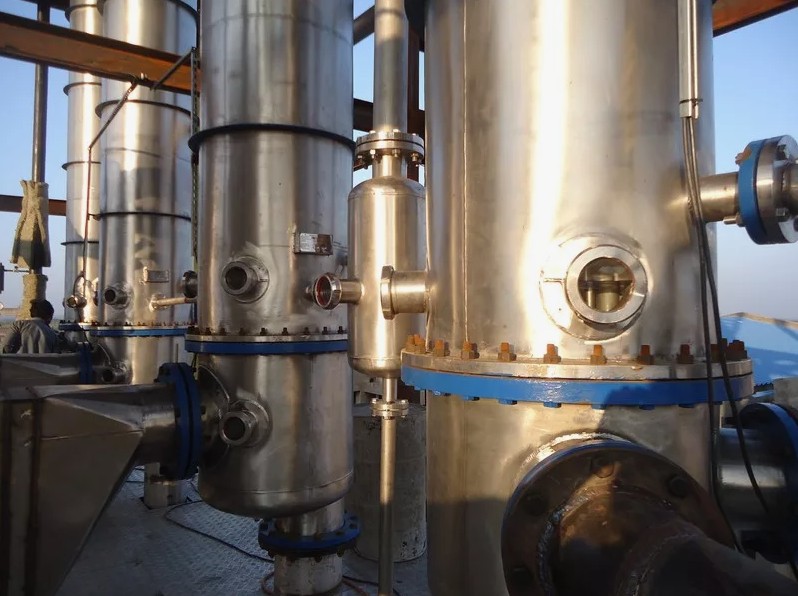

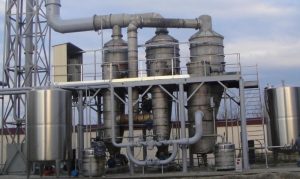

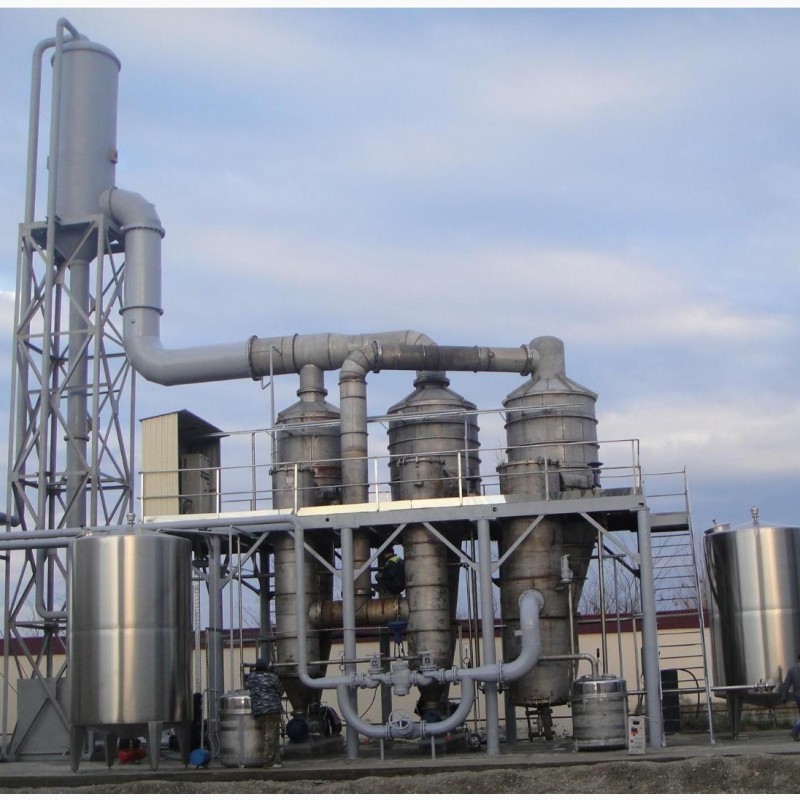

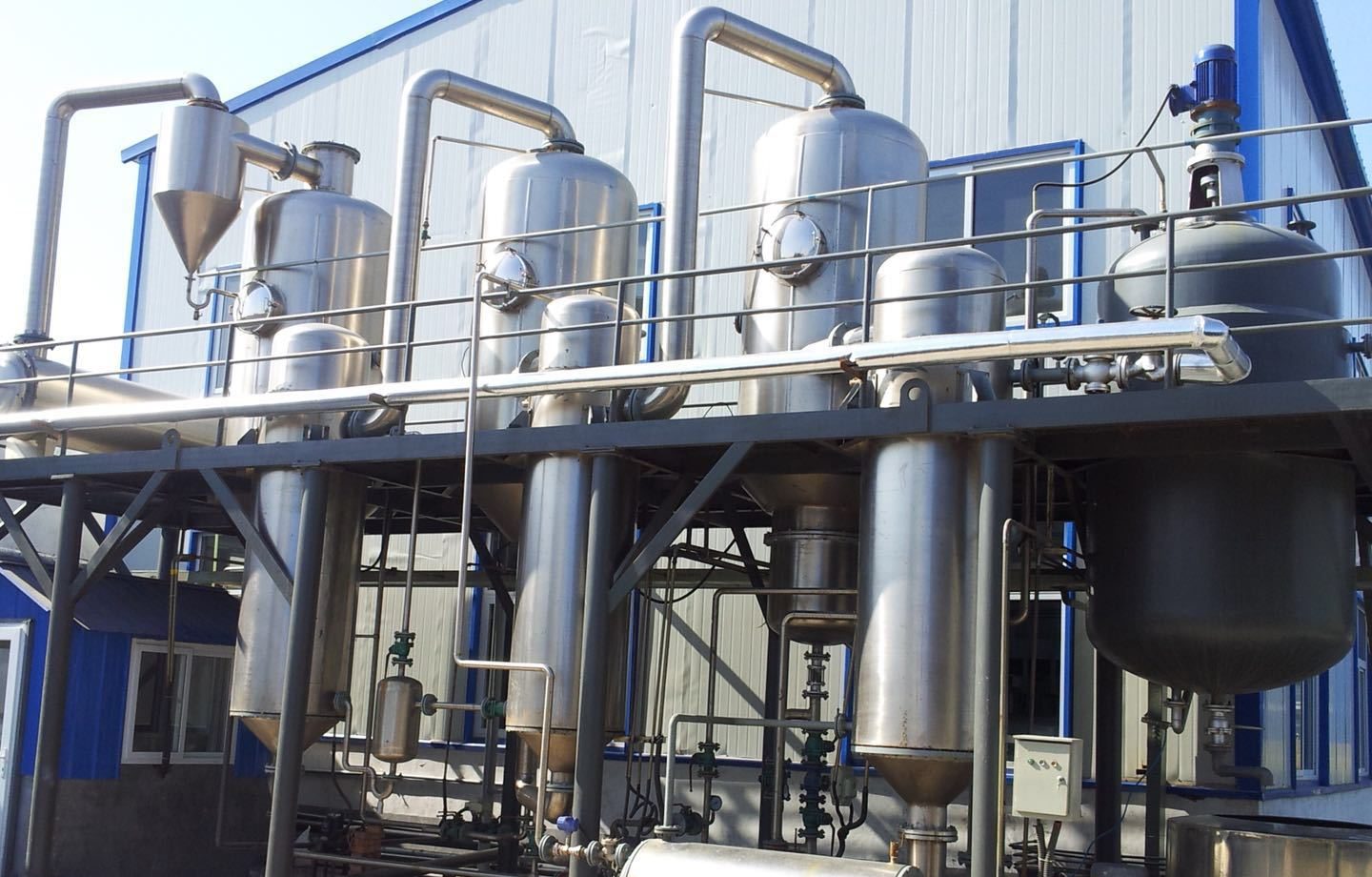

Многокорпусные установки
Такие системы состоят из нескольких взаимосвязанных корпусов, что позволяет значительно увеличить энергоэффективность: теплота, выделяемая при конденсации пара в одном корпусе, используется для нагрева раствора в следующем. Этот каскадный принцип особенно эффективен на промышленных объектах, где требуется высокая производительность и экономия ресурсов

Пленочные установки
Особенность данных систем заключается в том, что жидкость распределяется тонким слоем по теплообменной поверхности, благодаря чему ускоряется процесс выпаривания и снижается риск перегрева. Это делает их особенно востребованными при работе с вязкими или термолабильными веществами, например, в пищевой и фармацевтической промышленности, где важна деликатная обработка состава

Вакуумные выпарные установки выгодно выделяются на фоне стандартных установок, предлагая ряд технологических преимуществ:

Работа при пониженной температуре. В отличие от традиционных систем, вакуумные установки функционируют в условиях низкого давления, что позволяет проводить выпаривание при щадящих температурах. Это особенно важно при обработке чувствительных или легко разрушающихся веществ

Снижение энергозатрат. Благодаря снижению температуры кипения в вакууме, на подогрев раствора требуется значительно меньше энергии, что делает такие установки энергосберегающими

Вакуумные системы подходят для обработки термолабильных компонентов, что расширяет их использование в различных отраслях промышленности — от фармацевтики до химической и пищевой сфер

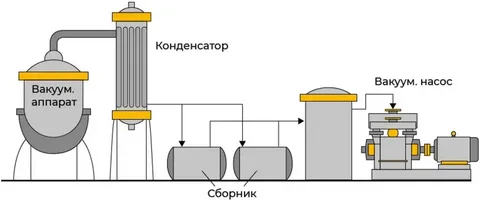

Типовая вакуум-выпарная установка состоит из следующих ключевых узлов:

Испарительный корпус – основная зона, где происходит интенсивное выпаривание жидкости

Система теплообменников – передаёт тепло, необходимое для испарения, не допуская перегрева

Сепаратор пара – отделяет образующийся пар от жидкой фазы

Конденсатор – охлаждает пар, превращая его обратно в жидкость (конденсат)

Вакуумный насос – создаёт и поддерживает стабильное пониженное давление в системе

Циркуляционные насосы – обеспечивают движение растворов между узлами установки

Автоматизированная система управления – отслеживает параметры работы, регулирует подачу и контроль температуры и давления

Низкое энергопотребление – за счет снижения температуры кипения в вакуумно среде

Безопасность для термочувствительных веществ – не происходит разрушения компонентов

Минимизация отходов – остается только концентрат с минимальным объемом

Повторное использование ресурсов – очищенный конденсат возвращается в системы производства

Универсальность – подходит для самых разных отраслей промышленности

Компактность и автоматизация – оптимизированная архитектура и полностью управляемый процесс

Работа установки основана на последовательном протекании нескольких этапов:

Этап 1. Подача исходного раствора
Жидкость, содержащая примеси, подаётся в установку при помощи насоса. Подача регулируется автоматически в зависимости от загрузки системы

Этап 2. Создание вакуума
С помощью вакуумного насоса внутри испарительной камеры создаётся пониженное давление. Это позволяет жидкости закипать при более низкой температуре, снижая риск разложения компонентов

Этап 3. Передача тепла и выпаривание
Жидкость нагревается через теплообменную поверхность. За счёт вакуумно среды процесс выпаривания начинается уже при 40–60 °C (в зависимости от состава раствора). Образуется пар, а оставшийся концентрат остаётся в испарителе

Этап 4. Разделение пара и жидкости
Пара проходит в сепаратор, где отделяется от жидкой фазы. Это обеспечивает высокую чистоту конденсата и предотвращает попадание примесей в выходной поток

Этап 5. Конденсация пара
Пара направляется в теплообменник-конденсатор, где охлаждается и превращается в очищенную воду. Этот дистиллят может быть повторно использован в производстве или безопасно сброшен

Этап 6. Отвод концентрата
Сконцентрированный остаток с высоким содержанием примесей отводится в приёмную ёмкость или направляется на дальнейшую переработку. Система может быть укомплектована автоматическим контролем плотности и объёма концентрата

Вакуум-выпарные установки применяются в тех отраслях, где требуется высокая степень очистки жидкостей и минимизация объёма отходов:

Химическая промышленность – удаление растворителей и концентрирование химических растворов

Машиностроение и металлообработка – утилизация эмульсий, моющих и гальванических стоков

Пищевая промышленность – концентрация сиропов, молочной продукции, фруктовых экстрактов

Электроника – очистка технологических стоков с высоким содержанием солей

Горнодобывающая промышленность – извлечение полезных веществ из шахтных и процессных вод

Энергетика – переработка конденсата и очистка промывочных жидкостей
