Расчет очистных сооружений ливневых стоков

Очистные сооружения ливневых стоков играют ключевую роль в сохранении экологического баланса на территории и предотвращении загрязнения водоемов. Они фильтруют песок, взвешенные частицы, нефтепродукты и другие загрязнения, что снижает нагрузку на окружающую среду и защищает флору и фауну. Установка систем очистки позволяет организациям и муниципалитетам соблюдать санитарные нормы и законодательные требования, предотвращая наложение штрафов и санкций за несоблюдение экологических стандартов. Кроме того, очистные сооружения обеспечивают безопасность для людей и инфраструктуры: снижение уровня загрязнений предотвращает засорение ливневой канализации, разрушение дорожного покрытия и образование опасных химических соединений на территории. Правильно подобранная и рассчитанная система очистки учитывает площадь территории, объем стоков и коэффициенты нагрузки, что позволяет поддерживать эффективный режим работы при любых погодных и эксплуатационных условиях

Ливневые стоки представляют собой поток воды, который формируется при осадках, таянии снега или ледников. Такая вода стекает с крыш зданий, дорог, парковок, промышленных площадок и других открытых территорий, собирая на своем пути различные загрязнения

Объем ливневых стоков напрямую зависит от площади территории, коэффициента поверхностного стока, интенсивности осадков и рельефа местности. По мере стока вода уносит песок, взвешенные частицы, нефтепродукты, химические вещества и органику, что делает ее опасной для окружающей среды и городской инфраструктуры. Без установки очистных сооружений эти стоки могут попадать напрямую в водоемы, дренажные системы и почву, создавая экологические риски и нарушая санитарные нормы

Очистные сооружения для ливневых стоков необходимы для предотвращения загрязнения окружающей среды и защиты водных ресурсов. Дождевые и талые воды собирают на своем пути различные загрязняющие вещества: нефтепродукты, тяжелые металлы, песок, мусор и химикаты. Если такие воды бесконтрольно попадают в реки и озера, это приводит к их загрязнению, гибели экосистем и ухудшению качества питьевой воды

Основные задачи очистных сооружений:
— Фильтрация мусора, песка и грязи
— Удаление нефтепродуктов и химических соединений
— Очистка воды до безопасных норм перед сбросом в водоемы
— Снижение негативного воздействия на природу и здоровье человека

Современные очистные системы помогают сохранить чистоту окружающей среды, снизить риск наводнений и повысить качество городской инфраструктуры. Установка таких сооружений — это шаг к экологичной и безопасной жизни

Защита
предотвращение засорения канализации и повреждения инфраструктуры

Экономия
оптимизация объема оборудования и расходов на обслуживание

Гибкость
возможность масштабирования и замены модулей

Очистка
удаление взвешенных веществ, нефтепродуктов и органики

Расчет очистных сооружений необходим для обеспечения их эффективной работы, соответствия экологическим нормам и минимизации эксплуатационных затрат. Без точных расчетов система может оказаться недостаточно мощной, что приведет к загрязнению водоемов, или, наоборот, избыточно сложной и дорогостоящей

Основные задачи расчета:

— Определение расхода ливневых стоков для выбора оптимальной производительности оборудования

— Расчет объема емкостей и резервуаров для механической и химической очистки воды

— Подбор очистных технологий в зависимости от состава загрязнений

— Обеспечение бесперебойной работы системы даже при пиковых нагрузках

Очистные сооружения ливневых стоков обеспечивают многоступенчатую фильтрацию и обработку воды, эффективно удаляя широкий спектр загрязнений.

Взвешенные вещества и песок — крупные и мелкие частицы оседают в пескоуловителях и механических фильтрах, предотвращая заиливание канализационных и дренажных систем

Нефтепродукты и масла — отделяются в специальных нефтеуловителях, что защищает водоемы и почву от химического воздействия
Органические соединения — разлагаются в биологических модулях или задерживаются в фильтрующих блоках, снижая уровень органической нагрузки на водоемы
Тяжелые металлы и химические загрязнители — частично осаждаются и задерживаются при применении физико-химических методов, предотвращая их попадание в окружающую среду
Мелкодисперсные частицы и илы — удаляются на этапах флокуляции и коагуляции, что обеспечивает прозрачность и качество очищенной воды

При проектировании системы учитываются объем стоков, площадь территории и коэффициент загрязненности, что позволяет подобрать оптимальную конфигурацию модулей для каждой конкретной площадки

1. Определение объема стоков
На этом этапе рассчитывается количество воды, которое поступает на очистку во время дождей и таяния снега. Учитываются площадь территории, коэффициент поверхностного стока и интенсивность осадков

2. Анализ состава загрязнений
Проводится лабораторное исследование воды для определения наличия взвешенных частиц, песка, нефтепродуктов, масел, органики и тяжелых металлов

3. Выбор типа очистных сооружений
На основе объема стоков и состава загрязнений выбирается наиболее подходящая система: механическая, физико-химическая, биологическая или модульная

4. Расчет производительности оборудования
Определяется необходимая мощность насосов, фильтров и других модулей для обеспечения эффективной очистки. Производительность рассчитывается с учетом коэффициента пиковых нагрузок и допустимого времени задержки воды в каждом модуле

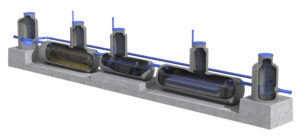

Принцип работы очистных сооружений ливневых стоков основан на поэтапной обработке воды, позволяющей удалять как крупные, так и мелкодисперсные загрязнения. Система организована таким образом, чтобы вода последовательно проходила через различные модули, каждый из которых выполняет свою функцию

Прием и первичная фильтрация
Ливневая вода собирается с территории через решетки и ливневые колодцы. На этом этапе удаляются крупные частицы мусора, листья, ветки и другой механический мусор

Механическая очистка
Следующий этап — задержание песка, гравия и других взвешенных веществ в пескоуловителях. Это предотвращает заиливание последующих модулей и защищает насосное оборудование

Удаление нефтепродуктов и масел
В нефтеуловителях отделяются нефтяные пленки и масляные загрязнения. Это особенно важно на промышленных территориях и транспортных узлах, где концентрация нефтепродуктов высокая

Физико-химическая обработка
Для удаления мелкодисперсных частиц и органических соединений применяются коагуляция, флокуляция и сорбция. На этом этапе формируются хлопья загрязнений, которые оседают в специальных камерах

Биологическая очистка (при необходимости)
В системах с биологическими модулями микроорганизмы разлагают органические вещества. Это снижает уровень биохимической потребности в кислороде (БПК) и улучшает качество воды перед сбросом

Контроль качества воды
На заключительном этапе проводится мониторинг очищенной воды с помощью датчиков и лабораторных анализов. Это позволяет убедиться, что вода соответствует нормативам и безопасна для окружающей среды или повторного использования

Для выбора оборудования с оптимальными параметрами и характеристиками, соответствующими его назначению, виду стоков и условиям эксплуатации, необходимо выполнить предварительные расчеты

1. Расчет производительности
Q_{oc.д = Woc.д + Wтп / 3,6 * (T^доч — Tотст — Tтп)}

где W_oc.д объем стока от расчетного дождя, м3, отводимый на сооружения очистки
W_тп – общий объем загрязненной воды, м3, что образовывается при обслуживании технологического оборудования очистных сооружений в течение нормативного периода переработки объема стока от расчетного дождя
T^д_оч – нормативный период переработки объема стока от расчетного дождя, отводимого на очистные сооружения, ч
T_тп – суммарная продолжительность технологических перерывов в работе очистных сооружений в течение нормативного периода переработки объема стока от расчетного дождя, отводимого на очистные сооружения, ч
T_отст – минимальная продолжительность отстаивания стока в аккумулирующем резервуаре, ч

2. Расчет объема стока
Объем стока от расчетного дождя, отводимого на очистные сооружения, определяется по формуле:

W_oc.д = 10 + h_a * Ψ_mid * F

где ha – наибольший суточный слой осадков за расчетный дождь, сток от которого подлежит полной очистке, мм
Ψmid – усреднённый коэффициент поверхностного стока
F – суммарная площадь водосборной территории, га

3. Расчет среднего коэффициента стока, Ψ_mid
Определяется по формуле:

Ψ_mid =Ψ₁ * F₁ + Ψ₂ * F₂ + Ψ₃ * F₃ + Ψ₄ * F₄ + Ψ₅ * F₅ + Ψ₆ * F₆ + Ψ₇ * F / F

где Ψi – коэффициент стока для различных типов покрытий. Значения коэффициента устанавливаются для кровель, асфальтобетонных и брусчатых покрытий, щебеночных покрытий, не обработанных вяжущими материалами, гравийных садово-парковых дорожек, а также для спланированных грунтовых поверхностей и газонов соответственно
Fi – площадь покрытия соответствующего типа, га

4. Max слой осадков в сутки
Максимальный суточный слой осадков требуемой обеспеченности определяется по формуле:

H_р = H_ср * (1 + С_v * Ф)

где Hср – среднее значение максимального суточного слоя осадков, мм, характерное для рассматриваемой местности
Cv – коэффициент вариации суточных осадков
Φ – нормированное отклонение от среднего значения, определяемое в зависимости от требуемой вероятности обеспеченности и коэффициента асимметрии Cs

5. Фомула расчетной производительности

Q _lim = K₁ * K₂ * Q_r

где K1 и K2 – коэффициенты, отражающие изменение характеристик стока при уменьшении периода однократного превышения P, используемого в гидравлическом расчёте дождевой канализации. Их значения зависят от периода однократного превышения интенсивности «предельного» дождя Plim, географического коэффициента C и показателя степени n
Qr – расчётный расход дождевого стока в подводящем коллекторе перед разделительной камерой, л/с

При расчетах систем сбора и очистки ливневых стоков важно уделять внимание точности исходных данных и корректности применения формул

Использование слишком усредненных данных
Расчеты выполняются на основе обобщенных или «типовых» показателей, без учета конкретных условий участка
Как избежать:
Использовать местные климатические и гидрологические данные (по ближайшей метеостанции)
Определять коэффициенты стока по каждому типу покрытия отдельно
Проводить расчеты с учетом реальной конфигурации участка и водоразделов

Применение устаревших показателей
Использование нормативов и таблиц, которые утратили актуальность
Как избежать:
Проверять актуальность нормативных документов
Использовать актуальные приложения и таблицы из последних редакций
При необходимости уточнять данные в метеослужбе или у проектной организации

Ошибки в исходных параметрах
Неверно заданы значения площади водосбора, коэффициента стока или интенсивности дождя. Часто допускаются ошибки при округлении или переводе единиц
Как избежать:
Всегда проверять единицы измерения перед подстановкой в формулы
Составлять таблицу исходных данных с указанием источников
Выполнять контрольные расчеты для проверки логичности результатов (например, порядок величин)

Небрежность в применении формул
Неправильная подстановка данных, опускание коэффициентов, неверное округление или несоблюдение условий применимости формул.
Как избежать:
Вести расчет поэтапно, фиксируя промежуточные результаты
Подписывать все переменные (что обозначает каждая буква)
Проверять формулы по нормативным источникам

Недостаточная проверка результатов
Результаты расчета принимаются без контрольного пересчета или сопоставления с аналогичными проектами.
Как избежать:
Сравнивать расчёты с результатами типовых проектов или инженерных рекомендаций
Проверять результаты независимым методом (например, пересчёт с другими единицами или параметрами осадков).
Делать контрольные графики зависимости расхода от интенсивности дождя
