Типы канализационных насосных станций

Канализационная насосная станция (КНС) – это ключевой элемент системы водоотведения, предназначенный для перекачки сточных вод в случаях, когда их самотечный отвод невозможен. Она обеспечивает бесперебойное функционирование канализационных систем в жилых, промышленных и муниципальных объектах

Основные задачи КНС

— Перекачка сточных вод
Водостоки и бытовые отходы должны транспортироваться на очистные сооружения, но не всегда возможен их естественный отток по трубам. КНС решает эту проблему, поднимая стоки на нужную высоту и перекачивая их в нужном направлении

— Обеспечение работы канализационных систем в сложных условиях
В районах с низким рельефом, плотной застройкой или высоким уровнем грунтовых вод канализационные трубы не могут быть проложены с необходимым уклоном. КНС позволяет организовать эффективный водоотвод в таких условиях

— Предотвращение затоплений и засоров
Современные насосные станции оборудованы автоматическими системами контроля уровня воды. Это снижает риск переполнения канализационных коллекторов, предотвращает аварии и улучшает экологическую обстановку

— Обслуживание удаленных объектов
КНС широко применяется для водоотведения в частных домах, коттеджных поселках, на промышленных предприятиях и в торговых центрах, где отсутствует централизованная канализационная система

— Энергоэффективность и автоматизация
Современные насосные станции оснащены интеллектуальными системами управления, которые автоматически регулируют работу насосов. Это снижает технического обслуживания, сокращает энергопотребление и оптимизирует эксплуатационные затраты

Канализационные насосные станции классифицируются по различным критериям: конструктивное исполнение, условия эксплуатации и тип установки. Выбор подходящей станции требует предварительного инженерного расчета, учитывающего объем сточных вод, рельеф местности и характеристики объекта

По конструктивному исполнению

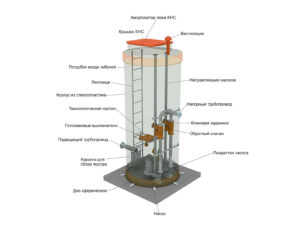

Вертикальные КНС
— Один из наиболее распространенных типов исполнения. Приемный резервуар располагается вертикально, а насосы погружены в сточные воды. Основным преимуществом для данного типа насоса является компактный размер, который позволяет оптимизировать монтаж, обеспечивая экономию площади и удобство в обслуживании

Горизонтальные КНС
— Резервуар имеет горизонтальную ориентацию, насосы могут устанавливаться в сухой камере. Применяется в местах с ограниченной глубиной заложения трубопроводов

По типу установки насосов

— КНС с погружными насосами
Насосы устанавливаются непосредственно в приемном резервуаре. Данный тип КНС имеет компактную конструкцию, а следовательно из этого низкие затраты на строительство и эксплуатацию

— КНС с насосами в сухой камере
Насосы размещаются в отдельном помещении рядом с резервуаром.Имеет удобный доступ для обслуживания и ремонта

По способу установки

— Подземные (заглубленные) КНС
Полностью или частично размещаются под землей. Экономия пространства, защита от внешних воздействий

— Наземные КНС
Размещаются в отдельных зданиях или контейнерах. Обеспечивают удобный доступ к оборудованию

В зависимости от задач, предъявляемых к устанавливаем оборудованию мы предлагаем несколько вариантов материала исполнения КНС

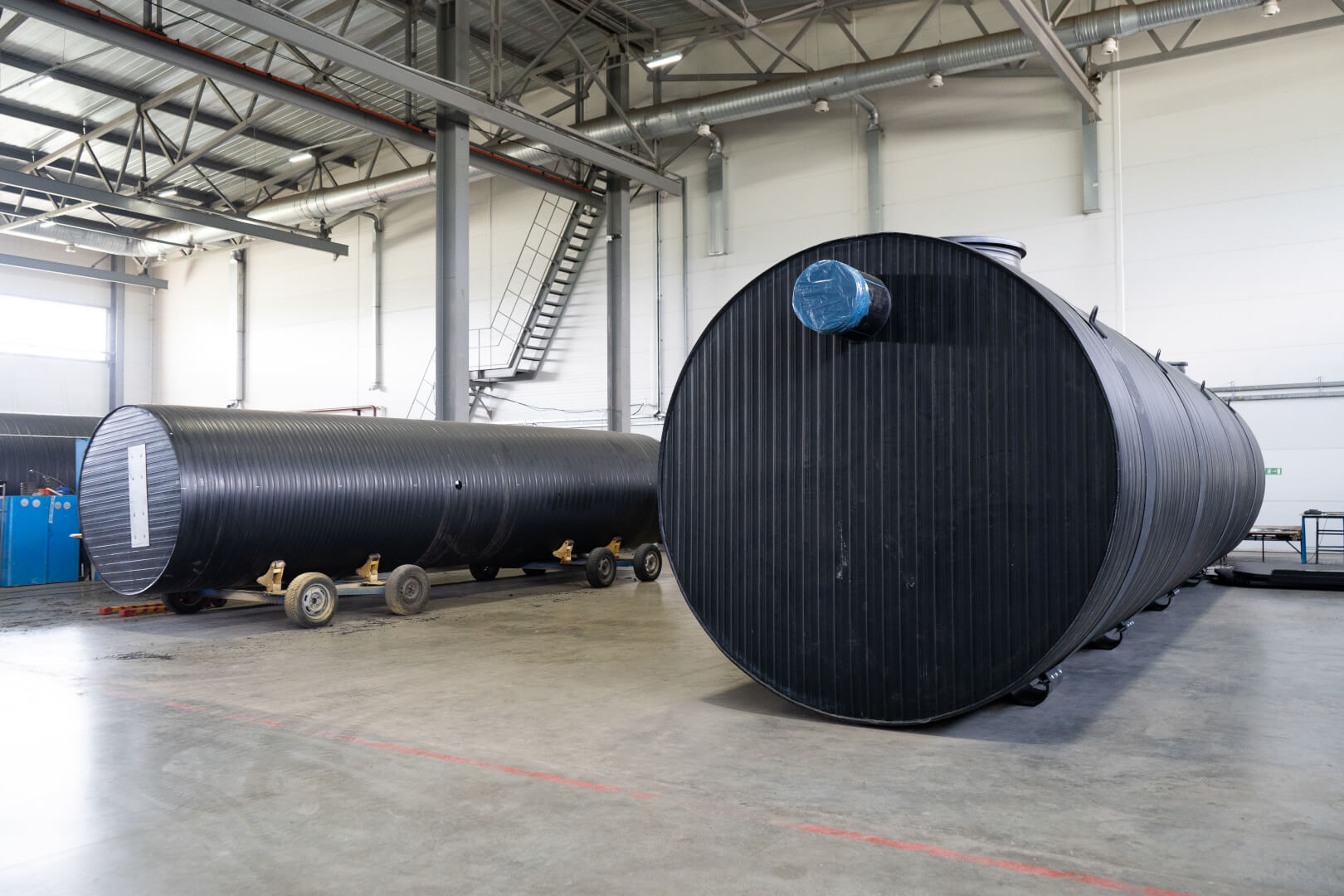

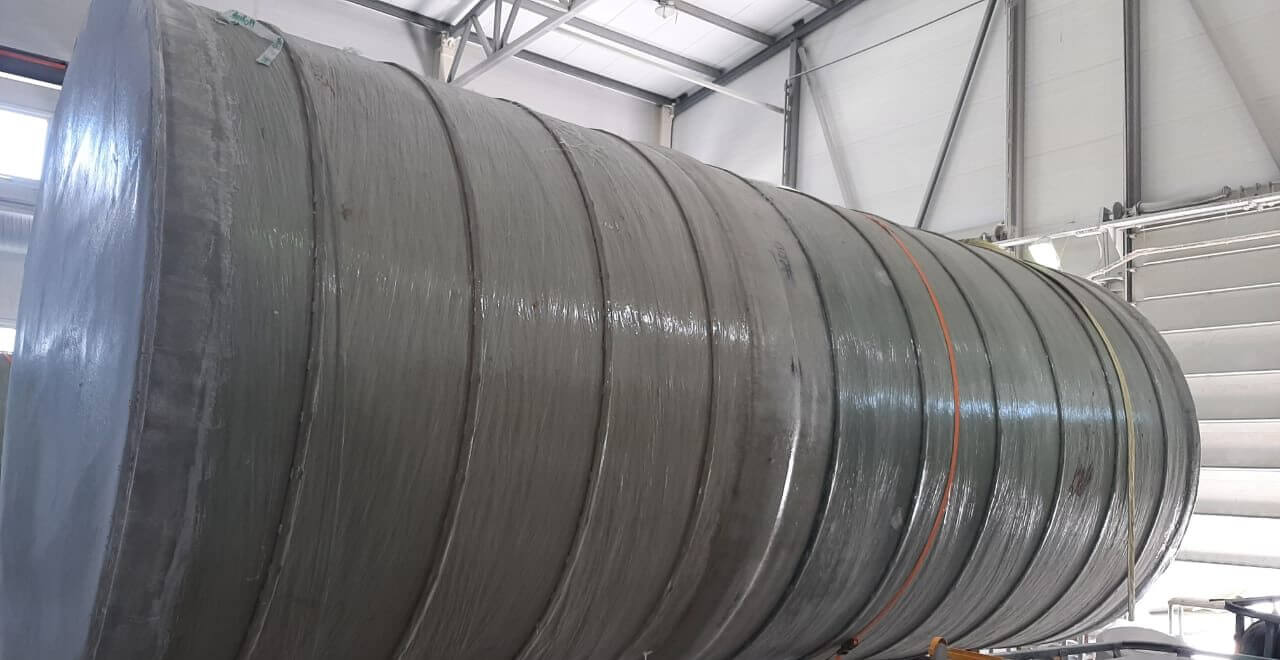

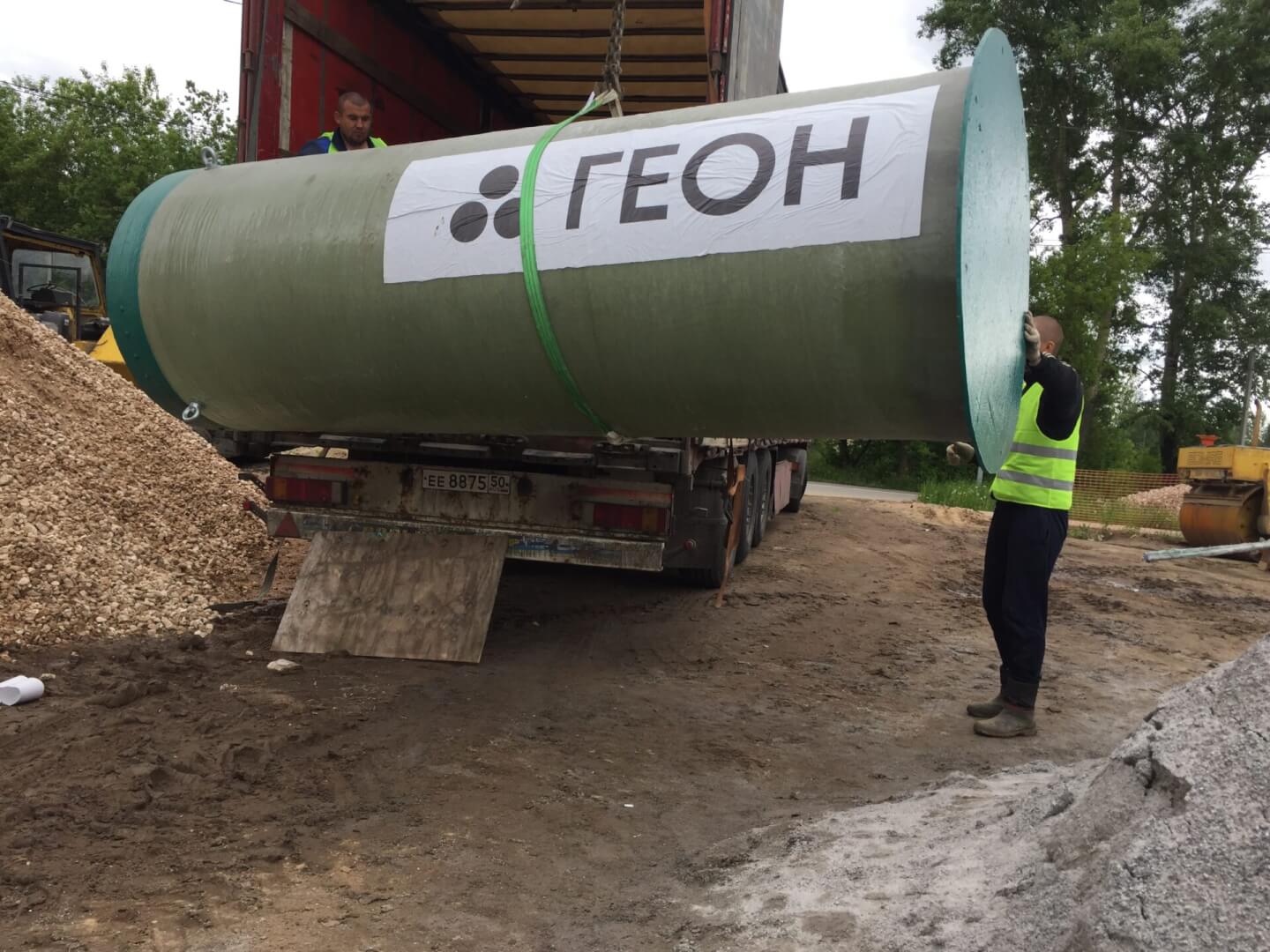

Стеклопластик за счет высокой механической прочности подходит для сложных климатических условий, сложного рельефа местности, высокого уровня грунтовых вод. ПНД устойчив к воздействию химически агрессивных веществ, которые есть в сточных водах, и хорошо выдерживает механические воздействия. Насосные станции из такого материала работают в широком температурном диапазоне. Металлический корпус стоит выбирать при высоких уровнях грунтовых вод, так как материал не боится местных деформаций, а при их возникновении это не отражается на всем изделии

— Приемный резервуар
Приемный резервуар предназначен для сбора и временного хранения сточных вод перед их перекачкой

— Насосное оборудование
Главный рабочий элемент КНС, обеспечивающий подъем и транспортировку сточных вод

— Система трубопроводов и запорная арматура
Обеспечивает подачу и отвод сточных вод

— Система автоматизации и управления
Контролирует работу насосов, предотвращает аварийные ситуации, снижает энергопотребление

— Вентиляционная система
Удаляет вредные газы и предотвращает их накопление в приемном резервуаре

— Система электроснабжения
Обеспечивает бесперебойную работу КНС

При проектировании необходимо учитывать следующие аспекты:

— необходимый напор для преодоления высотных перепадов и местных сопротивлений

— глубину залегания подводящего трубопровода

— данные инженерно-геологических изысканий

— расчетные параметры стоков и их свойства

Перед началом проектирования КНС необходимо:

— собрать исходные данные

— получить технические условия на подключение к системе водоотведения

— подготовить техническое задание (ТЗ)

— провести геодезические изыскания

— выполнить геологические исследования

— получить материалы топографической съемки

Клиенты могут выбрать один из двух вариантов: заказать проект КНС, соответствующий установленным требованиям, или приобрести готовое решение, адаптировав его под конкретные условия.

В любом случае при проектировании насосной станции необходимо учитывать следующие факторы:

— рабочую высоту подъема жидкости насосным оборудованием

— глубину залегания входного коллектора

— уровень и характеристики грунтовых вод

— объем и параметры сточных вод в единицу времени

— Автоматизация и удобство эксплуатации
Современные КНС оснащены интеллектуальными системами управления, которые регулируют работу насосов в зависимости от уровня стоков

— Компактность и гибкость установки
Возможность установки в ограниченных условиях, включая плотную городскую застройку и сложные рельефные зоны

— Энергоэффективность
Использование энергосберегающих насосов снижает эксплуатационные расходы

— Надежность и долговечность
Коррозионно-стойкие материалы (нержавеющая сталь, ПНД, стеклопластик) обеспечивают устойчивость к агрессивным средам

— Универсальность применения
Используются в городских системах канализации, на промышленных предприятиях, в частном секторе, ливневых и дренажных системах
