Установка фильтр-патрона в колодцах

Продукция для очистки ливневых стоков — это важнейший элемент современных ливневых очистных сооружений. Фильтр-патрон представляет собой компактное и высокоэффективное решение для доочистки воды от нефтепродуктов и других вредных веществ.

Принцип работы системы основан на двухступенчатой механической и сорбционной фильтрации. Очищаемая вода сначала проходит через стадию механической очистки, где задерживаются взвешенные частицы и механические примеси. Затем, на этапе сорбционной очистки, вода проходит через специальную сорбционную загрузку на основе активированного угля, которая окончательно удаляет вещества СПАВ, нефтепродуктов, масел и растворенных загрязняющих веществ. Таким образом, очищенная вода достигает высокой степени очистки и может быть безопасно отведена в городскую канализацию или на рельеф.

Фильтр-патрон (или фильтрующий патрон) в конструкции очистных сооружений — это устройство, предназначенное для очистки дождевых (поверхностных) стоков в ливневой канализации. Фильтр устанавливается в стандартный железобетонный или пластиковый дождеприемный колодец. Он состоит из фильтрующего элемента, выполненного из материалов, устойчивых к воздействию химических веществ и микроорганизмов

Технические характеристики фильтр-патронов:

Диаметр корпуса
до 2000 мм
Размеры опорных колец (фланцев)
внутренний диаметр — 520, 820, 1100, 1300, 1600, 1300 и 2100 мм, внешний — 1700 и 2100 мм
Производительность
(пропускная способность) в зависимости от диаметра патрона по фланцу: 580 — 4, 920 — 8, 1420 — 16, 1920 — 32 м³/ч.
Показатели очистки
количество взвешенных веществ в исходном стоке — 800–1200, 1500–1800, 1800–2000 мг/л, нефтепродуктов — 50–80, 80–100 мг/л, СПАВ — 30–50, 55 мг/л, тяжёлых металлов — 0,5–1, 0,5–1, 0,5–1 мг/л, фенолов — 0,05–0,1, 0,05–0,15, 0,05–0,15 мг/л.

Фиксированная гарантия на оборудование до 5 лет

Применение фильтр-патронов в очистных сооружениях позволяет эффективно удалять из сточных вод механические примеси, нефтепродукты, тяжёлые металлы и другие загрязнения, обеспечивая высокое качество очистки. Они используются в следующих областях:

Коммунальное хозяйство
Фильтр-патроны применяются на городских очистных сооружениях для очистки сточных вод от различных примесей, что способствует улучшению экологической ситуации в городах

Промышленность
На промышленных предприятиях фильтр-патроны используются для очистки сточных вод от специфических загрязнений, характерных для конкретного производства

Сельское хозяйство
В сельском хозяйстве фильтр-патроны применяются для очистки сточных вод животноводческих ферм и птицефабрик от органических примесей и биогенных элементов, предотвращая загрязнение окружающей среды

Современные системы ливневой канализации играют ключевую роль в защите окружающей среды от загрязнения. Одним из наиболее эффективных решений для очистки сточных вод является установка фильтр-патронов в колодцах. Эти устройства обеспечивают задержку механических и химических загрязнителей, предотвращая их попадание в водоемы или грунт. Вот несколько основных этапов при монтаже колодца:

Подготовка
Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы: фильтр-патрон, уплотнительное кольцо, герметик, перчатки и защитные очки. Также убедитесь, что колодец пуст и закрыт

Демонтаж старого фильтра
Если в колодце уже установлен старый фильтр, то его необходимо снять. Для этого вам может потребоваться специальный инструмент

Подготовка поверхности
Очистите поверхность колодца от грязи и мусора. Убедитесь, что она ровная и чистая

Установка уплотнительного кольца
Установите уплотнительное кольцо на место, где будет установлен фильтр-патрон

Установка фильтра-патрона
Установите фильтр-патрон на место уплотнительного кольца. Убедитесь, что он плотно прилегает к поверхности колодца

Герметизация соединений
Используйте герметик для герметизации соединений между фильтром-патроном и поверхностью колодца

Проверка
После установки фильтра-патрона проверьте его работу. Для этого можно использовать специальное оборудование или просто открыть кран и проверить, как течёт вода

Обслуживание
Регулярно проверяйте состояние фильтра-патрона и при необходимости заменяйте его

Выбор места установки:
— Фильтр-патрон должен быть установлен в месте, где он будет наиболее эффективно задерживать загрязнения.
— Необходимо учитывать доступность для обслуживания и замены

Подготовка поверхности:
— Поверхность, на которую будет установлен фильтр-патрон, должна быть ровной и чистой.
— При необходимости поверхность нужно выровнять или очистить

Крепление:
— Фильтр-патрон крепится к поверхности с помощью специальных крепежных элементов.
— Крепежные элементы должны быть надежными и соответствовать весу и размеру фильтр-патрона

Герметизация:
— После установки необходимо обеспечить герметичность соединений.
— Для герметизации используются специальные материалы, такие как герметик или уплотнительная лента

Подключение к системе:
— Фильтр-патрон подключается к системе ливневой канализации с помощью специальных переходников и труб.
— Подключение должно быть надежным и обеспечивать герметичность системы

Проверка работоспособности:
— После установки необходимо проверить работоспособность фильтр-патрона.
— Проверка может включать в себя визуальный осмотр, проверку герметичности и проверку эффективности фильтрации

Соблюдение правил безопасности:
— При установке и монтаже фильтр-патрона необходимо соблюдать правила безопасности.
— Это включает в себя использование средств индивидуальной защиты, таких как перчатки, защитные очки и респиратор

Сердцем системы очистки воды является сам патрон. Патрон представляет собой прочный корпус, заполненный фильтрующего материала. В качестве сорбционной загрузки чаще всего используется активированный уголь, обеспечивающий высочайшее качество очистки от веществ нефтепродуктов.

Наиболее эффективны модели с комбинированной загрузкой, где последовательно расположены слои для механической очистки (задержание взвешенных веществ) и сорбционной очистки (улавливание нефтепродуктов СПАВ). Эффективность очистки после прохождения сорбционной ступени достигает 95-99% по основным вредным веществам.

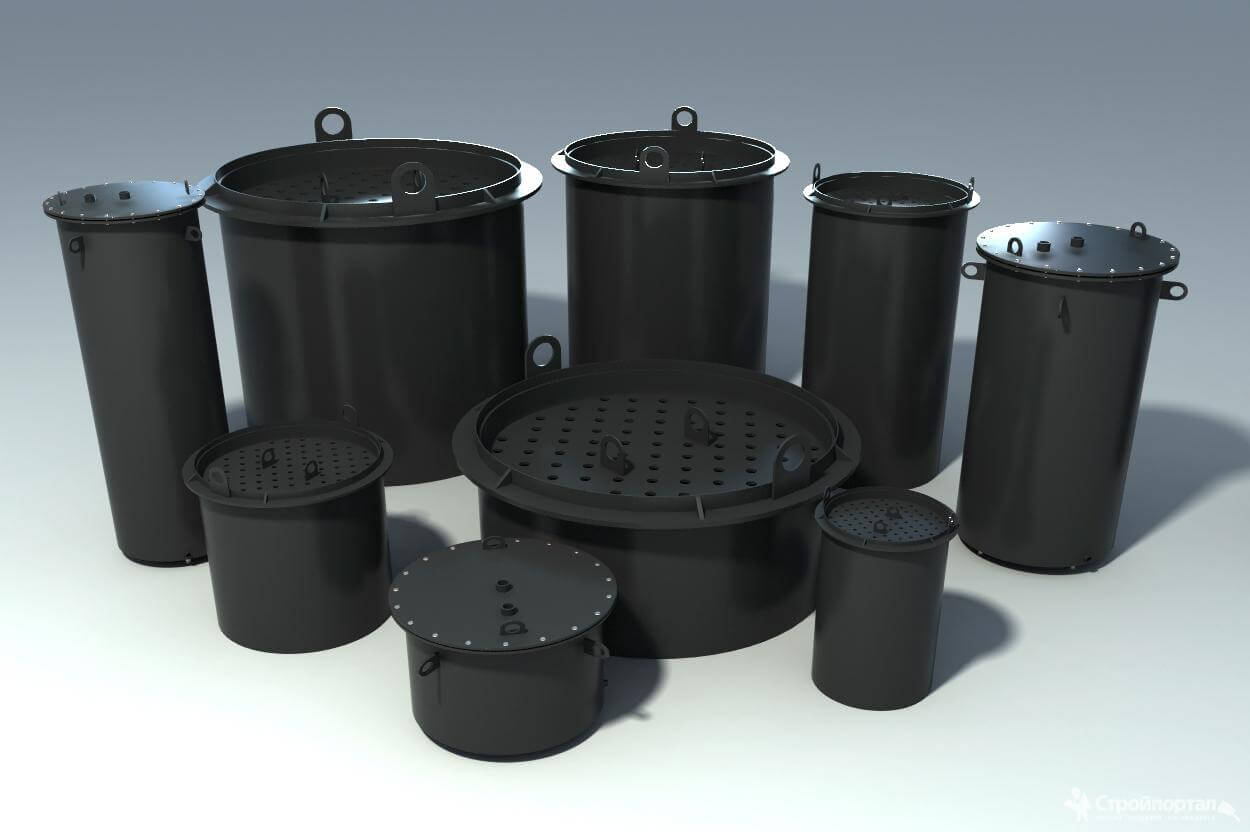

Фильтр-патрон для ливневой канализации обычно состоит из следующих элементов:

Корпус
Изготавливается из прочного материала, который устойчив к воздействию воды и химических веществ.

Сетчатый элемент
Представляет собой металлическую сетку, которая задерживает крупные частицы мусора, такие как листья, ветки, песок и т. д.

Фильтрующий элемент
Может быть выполнен из различных материалов, таких как геотекстиль, полипропилен или полиэстер. Он задерживает более мелкие частицы мусора, предотвращая их попадание в систему канализации

Дренажные отверстия
Обеспечивают отвод воды из фильтра-патрона, предотвращая его переполнение

Крепления
Используются для фиксации фильтра-патрона в системе ливневой канализации.

Дополнительные элементы
В зависимости от конкретной модели, фильтр-патрон может быть оснащён дополнительными элементами, такими как уплотнительные кольца, переходники и т. д.

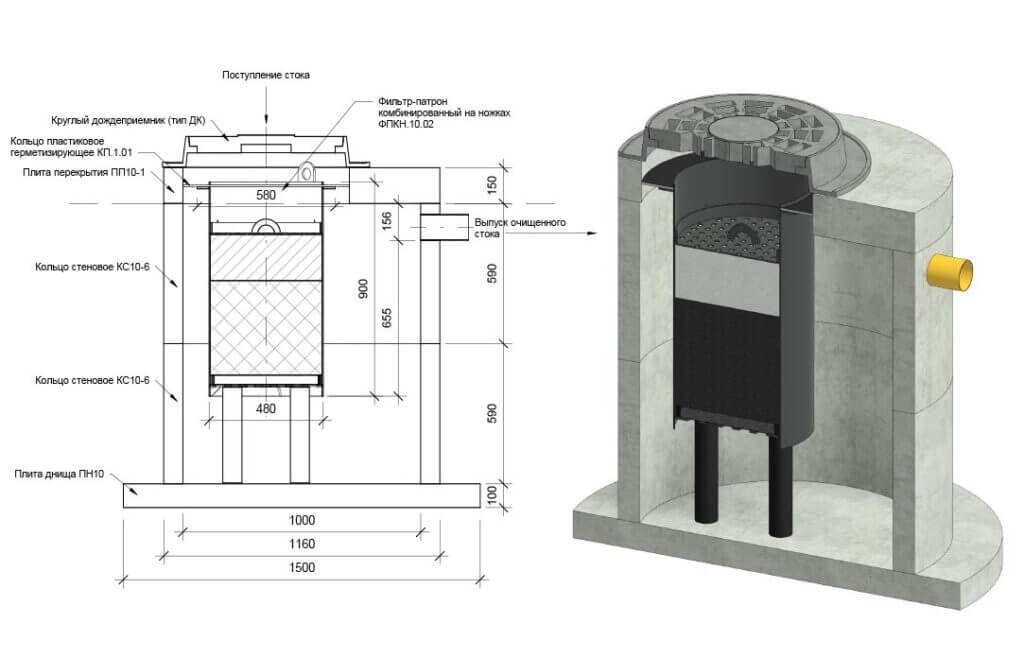

Установка фильтр патрона — это быстрый и надежный способ монтажа. Патрон монтируется на опорное кольцо или специальную полку внутри канализационного колодца. Монтажа фильтрующего элемента может быть выполнен в различные типы колодцев: пластиковые колодцы, железобетонный колодец.

Способ монтажа прост:

Шаг 1. Подготовка основания в колодце.

Шаг 2. Фиксация опорного элемента под плиту перекрытия или к стенкам.

Шаг 3. Установка фильтр-патрона с надежным креплением.

Шаг 4. Подсоединение подводящего и отводящего трубопроводов.

Шаг 5. Герметизация ввода труб с использованием уплотнительные кольца.

Важно правильно подобрать модель патрона с комбинированной загрузкой под диаметра колодцев и требуемую производительность

Встроенная установка в существующий колодец
Фильтр-патрон монтируется непосредственно в уже установленный колодец системы ливневой канализации. Это наиболее распространенный способ, который не требует значительных доработок конструкции

Установка в новый колодец
Этот метод применяется при проектировании и строительстве новых очистных систем. Фильтр-патрон становится неотъемлемой частью всей системы и закладывается на этапе проектирования

Модульная установка
Используется для сложных систем с высоким уровнем загрязнений. Фильтр-патрон устанавливается как модуль в составе комплексного очистного оборудования, включающего пескоуловители и сорбционные блоки

Съемные фильтры
Устанавливаются для временного использования, например, на сезонный период или для очистки стоков в условиях ремонта основной системы

Эксплуатации фильтр-патрона не требует постоянного контроля

Основное обслуживание — это своевременная замена отработанного модуля. Регламент замены зависит от загрязненности ливневых стоков и объема сорбционной загрузки. Регулярная замена обеспечивает стабильно высокую эффективность очистки и защиту окружающей среды.

Фильтр-патрон — это компактное и законченное решение для очистки ливневых вод, которое легко интегрируется в существующую инфраструктуру двух и более кольцами колодца, обеспечивая соответствие строгим экологическим нормативам

Наши фильтры могут применяться в различных технологических процессах и для защиты объектов:

• Очистки воды с территорий автомобильных дорог, АЗС и автостоянок.

• Очистки стоков от промышленных предприятий.

• В качестве конечной ступени в системы очистки для ливневого колодца.

• Для доочистки в канализационные насосные станции.

• Защиты от пленок нефтепродуктов и крупного мусора.
