Устройство смотровых колодцев

Смотровые колодцы для канализационных систем — это специальные устройства, которые обеспечивают доступ к трубопроводу для проведения различных работ по обслуживанию, проверке и устранению засоров

Благодаря смотровым колодцам можно визуально оценить состояние труб, соединений и уровень сточных вод. Также они позволяют проводить очистку, удаление засоров и ремонтные работы

Смотровые колодцы являются важной частью инженерных систем водоотведения, ливневой и хозяйственно-бытовой канализации. Они предназначены для обеспечения доступа к трубопроводам с целью их проверки, очистки, ремонта и обслуживания. Правильное устройство смотрового колодца гарантирует долговечность и бесперебойную работу всей системы

Конструкция смотрового колодца обычно состоит из следующих компонентов:

1. Шахта — вертикальная часть, которая обеспечивает доступ к трубопроводу.
2. Лоток — основание колодца, формирующее канал для сточных вод. Лоток должен иметь гладкую поверхность и уклон, чтобы жидкость могла свободно течь.
3. Горловина — верхняя часть шахты, которая сужается к поверхности земли. Она обеспечивает удобный доступ в колодец и предотвращает попадание мусора и осадков внутрь.
4. Крышка — защитный элемент, который закрывает горловину. Крышка должна быть прочной, герметичной и устойчивой к внешним воздействиям.

В этой статье мы подробно рассмотрим конструкцию смотровых колодцев, их виды и основные этапы установки

Линейные (проходные) колодцы
Устанавливаются на прямых участках трубопровода через определённые интервалы (обычно 35–50 метров)

Поворотные колодцы
Размещаются в местах изменения направления трубопровода. Конструкция лотка в таких колодцах обеспечивает плавный поворот потока сточных вод

Узловые колодцы
Устанавливаются в местах соединения нескольких трубопроводов. Имеют сложную конструкцию лотка с несколькими входящими и выходящими отверстиями

Перепадные колодцы
Используются для соединения участков трубопровода, расположенных на разных уровнях. Конструкция колодца позволяет плавно снизить скорость потока сточных вод, предотвращая эрозию грунта и повреждение труб

Смотровые колодцы выполняют несколько важных задач:

— Контроль состояния трубопроводов

— Очистка системы от засоров

— Проведение профилактических или аварийных работ

— Регулирование потоков сточных вод

Без них невозможно обеспечить надежность и долговечность канализационных систем, особенно в условиях интенсивной эксплуатации

Подготовка котлована
Размер котлована должен превышать размеры колодца на 20–30 см для удобства монтажа

Устройство основания
Основание изготавливается из бетонной плиты или уплотненного песчаного слоя. Оно должно быть ровным и устойчивым

Монтаж колодца
— Установка дна и шахты
— Герметизация соединений для предотвращения утечек
— Установка трубопроводов с учетом уклона для нормального стока воды

Обратная засыпка
Пространство вокруг колодца засыпается песчано-гравийной смесью и утрамбовывается

Установка люка
Люк подбирается в зависимости от нагрузки (пешеходная зона, проезжая часть)

— Долговечность: современные материалы обеспечивают срок службы до 50 лет и более

— Простота обслуживания: конструкция колодцев позволяет легко проводить профилактические работы

— Экологичность: герметичность предотвращает утечки и загрязнение окружающей среды

— Экономичность: полимерные и композитные модели требуют меньше затрат на установку и эксплуатацию

Монтаж смотровых колодцев для систем водоснабжения, канализации или других инженерных коммуникаций — важный процесс, требующий тщательного подхода. Основные этапы включают подготовку, установку и тестирование. Рассмотрим подробнее, как выбрать материалы для смотровых колодцев и провести их монтаж.

1. Выбор материала

Для смотровых колодцев используются различные материалы, каждый из которых имеет свои преимущества и недостатки:

• Пластиковые колодцы:- Легкие и прочные
  — Устойчивы к коррозии
  — Легко монтируются и обслуживаются
  — Широкий ассортимент размеров и форм
  Недостаток: могут быть менее устойчивы к механическим повреждениям.
• Железобетонные колодцы:- Высокая прочность и долговечность
  — Устойчивость к химическим воздействиям
  — Возможность использования для больших диаметров труб
  Недостатки: тяжелые, требуют специального оборудования для установки, более высокая стоимость

2. Подготовка

• Планирование и проектирование:- Определение места установки
  — Расчет диаметра и глубины колодца
  — Проектирование схемы прокладки труб
• Закупка материалов:- Покупка колец, крышек, лотков и других необходимых элементов
  — Проверка качества материалов.
• Подготовка участка:- Расчистка территории
  — Выравнивание и разметка места установки
  — Устройство песчаной подушки для дренажа

3. Установка

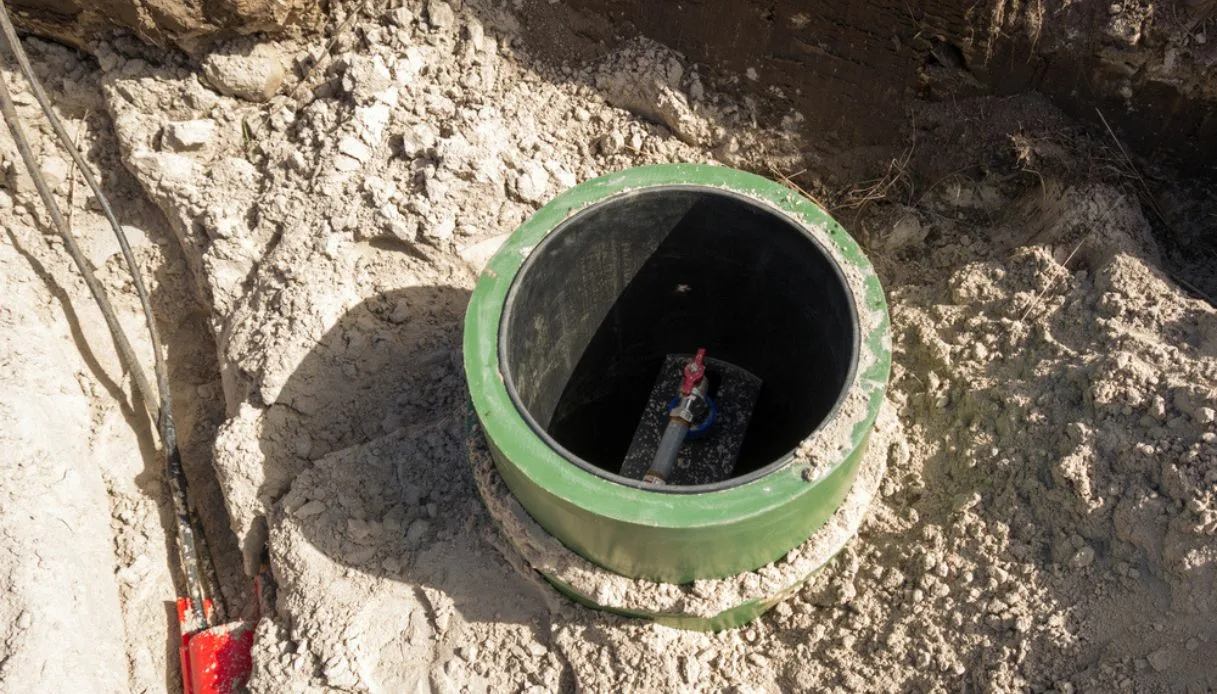

• Монтаж колец:- Установка первого кольца на подготовленное основание
  — Постепенная установка последующих колец с использованием раствора или герметика для герметизации швов
• Подключение труб:- Подключение труб к колодецу с соблюдением всех норм и правил
  — Проверка герметичности соединений.
• Установка крышки и люка:- Монтаж крышки и люка для обеспечения доступа к колодцу
  — Герметизация стыков крышки и колодца

4. Тестирование и ввод в эксплуатацию

• Проверка герметичности:- Заполнение колодца водой и проверка на утечки
  — Исправление выявленных дефектов.
• Ввод в эксплуатацию:- Документальное оформление установки.
  — Обучение персонала правилам эксплуатации и обслуживания колодца.

Монтаж смотровых колодцев требует профессионального подхода и соблюдения всех норм и правил. Правильный выбор материала и качественное выполнение работ обеспечат долговечность и надежность системы

Смотровые колодцы — это ключевой элемент надежной и долговечной канализационной системы. Выбор материала, типа и правильное устройство конструкции определяют эффективность работы всей системы
