Проектирование и расчет отстойника блока механической очистки сточных вод населённого пункта — это многоступенчатая гидравлическая задача. Выбор типа сооружения определяется производительностью станции: для больших объемов применяют горизонтальные резервуары, для средних — радиальные, а для малых — вертикальные. В основе всех методов лежит моделирование процесса осаждения взвеси в поле гравитационных сил.
Численный расчет работы горизонтальных отстойников базируется на определении кинематических параметров потока и геометрических размеров. Однако для полного понимания процесса важно уметь выполнять расчет горизонтального, вертикального и радиального отстойников, так как это позволяет выбрать оптимальную конструкцию для конкретных условий.
Общий алгоритм включает следующие этапы:
Определение расчетной производительности.
Выбор типа сооружения и количества секций.
Расчет основных габаритов (длины, ширины, высоты).
Проверка гидравлического режима и времени пребывания.
Расчет объема и высоты зоны накопления осадка.
Расчет горизонтального отстойника начинается с определения его пропускной способности. Ключевым параметром является скорость движения воды, которая для данного типа сооружений принимается в диапазоне 5–10 мм/с.
Расчет горизонтального отстойника ведется в следующей последовательности:
Определение площади: Общая площадь отстойника определяется из уравнения гидравлической нагрузки, которое увязывает расход воды, скорость потока и глубину зоны осаждения.
Расчет ширины: Ширину отстойника определяют по формуле, исходя из принятого количества секций и ширины одной секции. Ширина коридора обычно ограничена 3–6 метрами из соображений равномерности распределения воды. Ширина отстойника должна обеспечивать устойчивость потока и предотвращать образование застойных зон.
Определение длины: Длина отстойника рассчитывается исходя из времени пребывания, необходимого для выпадения частиц заданной гидравлической крупности.
Оставьте заявку, заполнив короткий опросный лист, и наши специалисты свяжутся с вами, чтобы рассказать о ценах на оборудование, сроках изготовления и условиях доставки
Отстойники для воды с тонкослойным модулем — это высокотехнологичное решение, обеспечивающее эффективную очистку и удержание твердых частиц в сточных водах. Использование тонкослойного модуля позволяет добиться максимальной скорости осаждения частиц, что значительно повышает качество работы системы
Мы предлагаем индивидуальные решения отстойников с учетом особенностей ваших объектов и необходимых параметров очистки. Наша команда экспертов анализирует состав и объем сточных вод, что позволяет точно определить размер и характеристики отстойника, оптимизировать процесс очистки и минимизировать затраты
Отстойник для городских сточных вод обычно включает проверку условия: фактическая скорость движения воды должна быть меньше скорости выпадения взвеси (гидравлической крупности), чтобы частицы гарантированно успели осесть до выхода воды из сооружения.
Расчет вертикального отстойника имеет свою специфику. Вода в нем движется снизу вверх с скоростью не более 0,5–0,7 мм/с. Это значительно меньше, чем в горизонтальных аппаратах, что обеспечивает высокую эффективность, но требует большей глубины зоны осаждения. Расчет вертикального отстойника ведется на восходящий поток, и его диаметр определяется исходя из площади, необходимой для снижения скорости до заданных параметров.
Радиальные отстойники занимают промежуточное положение. Расчет радиального сооружения учитывает радиальное движение воды от центра к периферии. Скорость здесь переменна: она максимальна в центре и снижается к краям. Радиальные отстойники эффективны на крупных станциях водоподготовки и очистки сточных вод, так как они компактнее горизонтальных при той же производительности.
Тонкослойные модули могут использоваться для очистки сточных вод на промышленных предприятиях, в сельском хозяйстве, а также в системах коммунальной канализации
Они особенно эффективны для удаления из сточных вод взвешенных веществ, нефтепродуктов, тяжёлых металлов и других вредных примесей
Выбор тонкослойного модуля зависит от состава и характеристик сточных вод, а также от требований к качеству очищенной воды. Специалисты помогут подобрать оптимальный вариант для вашей системы очистки
Шаг 1
Сточная вода подаётся в верхнюю часть отстойника
Шаг 2
Внутри отстойника создаётся тонкий слой воды, который медленно и равномерно движется вдоль длины устройства
Шаг 3
По мере движения воды вдоль тонкого слоя твёрдые частицы и другие взвешенные вещества оседают под действием силы тяжести и собираются на дне отстойника, образуя осадок
Шаг 4
Чистая вода, избавленная от твёрдых частиц, продолжает двигаться вдоль тонкого слоя к выходу отстойника
Шаг 5
Осадок, накопившийся на дне отстойника, удаляется периодически или по мере необходимости с помощью специальных устройств, таких как съёмные коллекторы или скребки

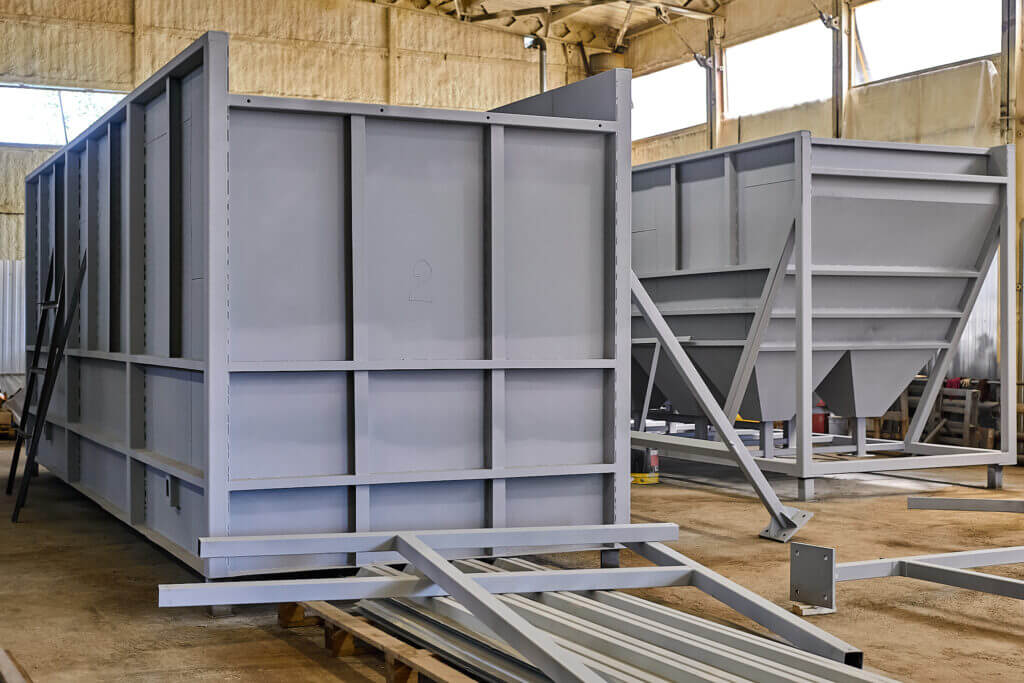

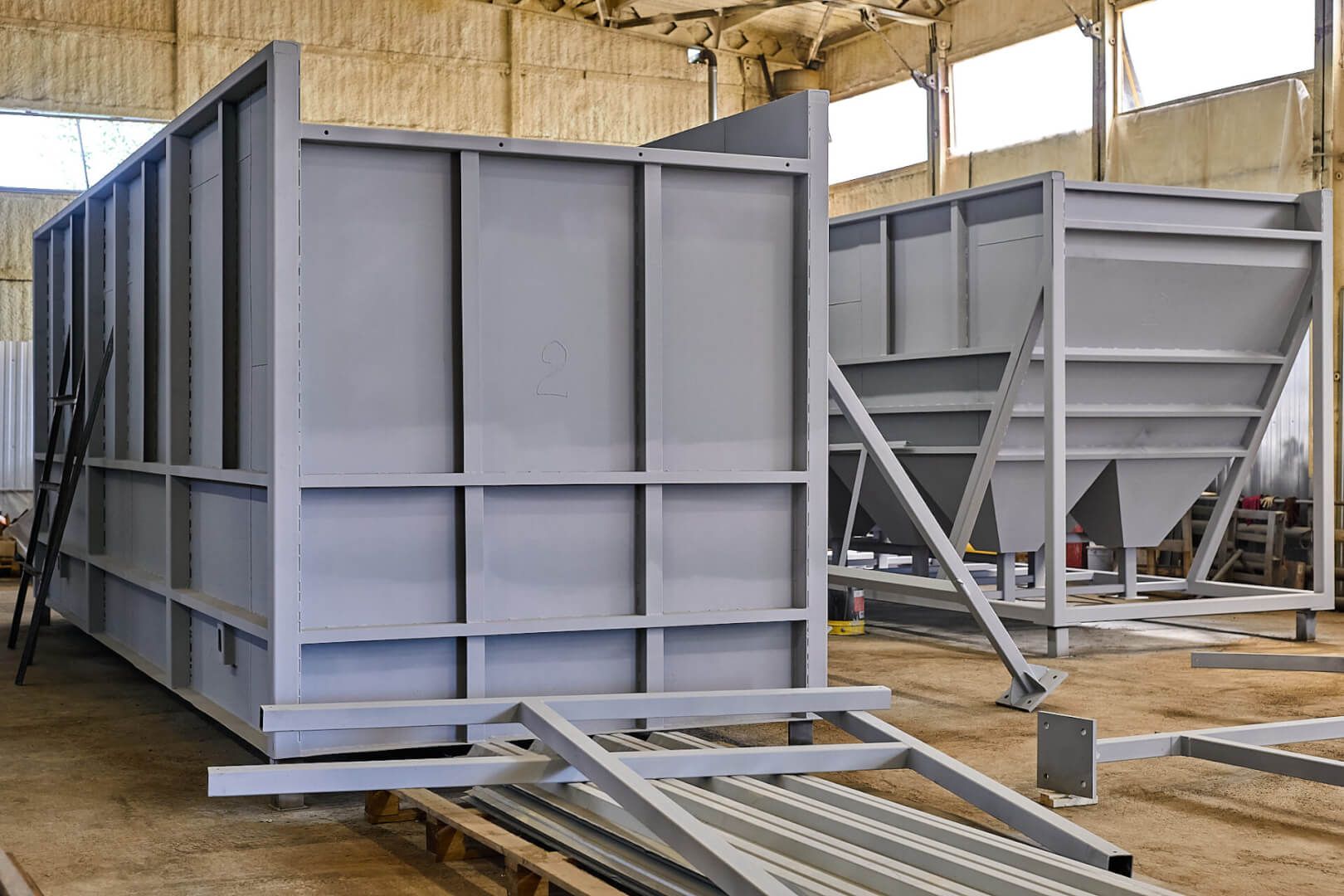

Горизонтальные — прямоугольные резервуары, где вода движется горизонтально. Используются чаще всего на очистных сооружениях для механической очистки

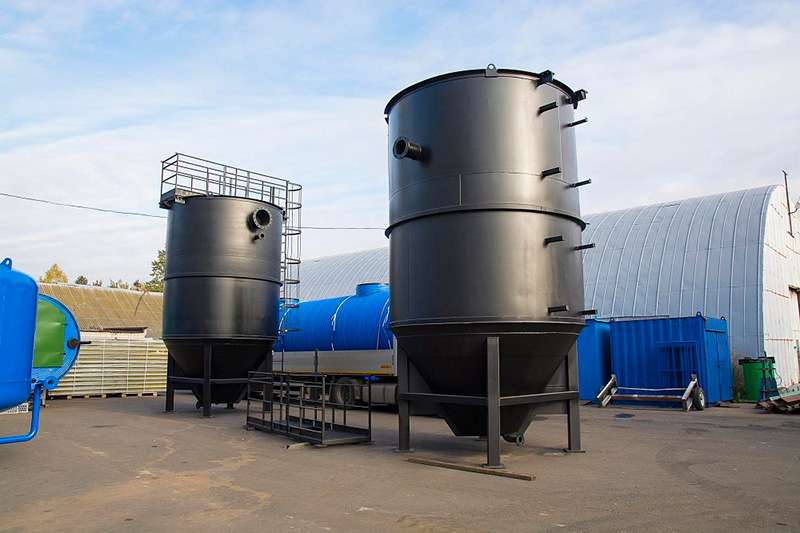

Вертикальные — имеют круглую или прямоугольную форму, поток воды движется снизу вверх. Компактны и эффективны при небольшой производительности
Радиальные (или круговые) — вода подается в центр и движется к краям. Удобны для крупных очистных сооружений

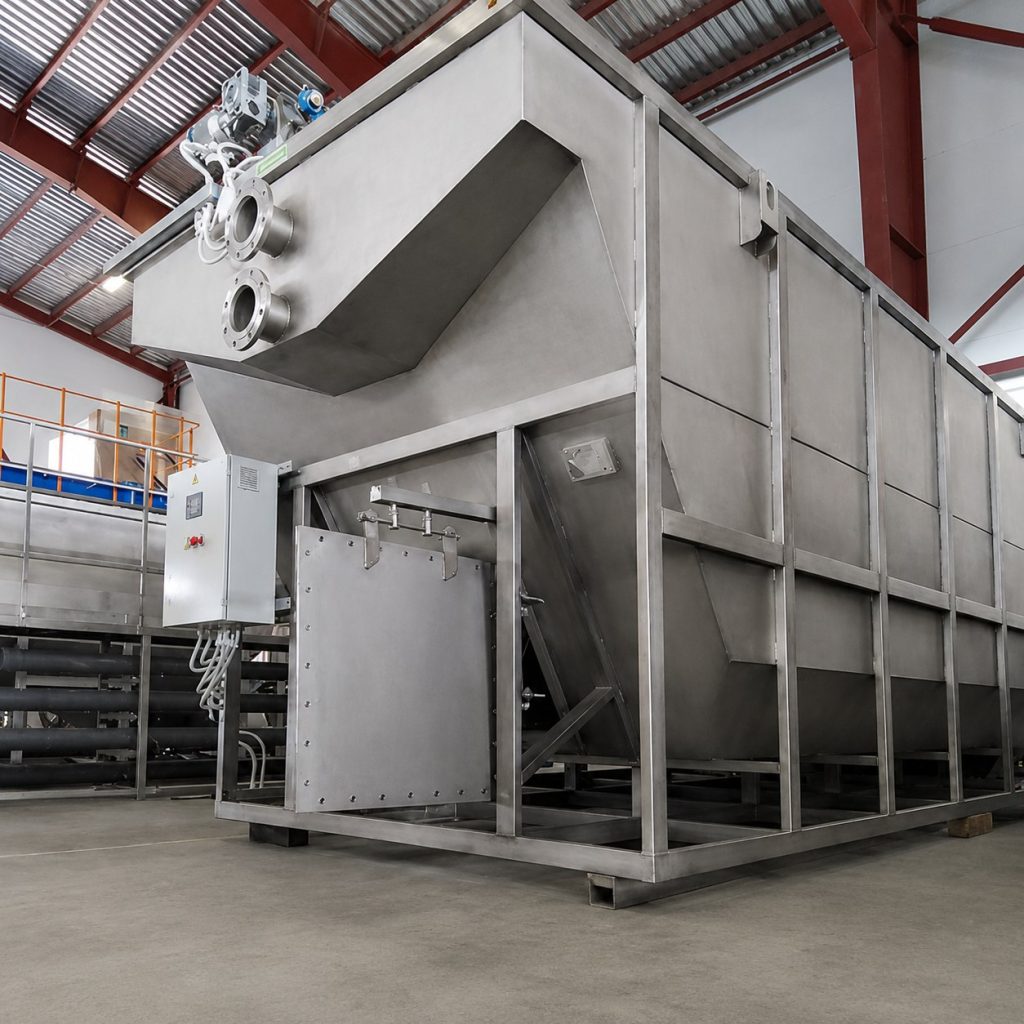

Слоистые (или ламеллярные) — содержат наклонные пластины, ускоряющие осаждение. Компактны, обеспечивают высокую степень очистки при малых габаритах.

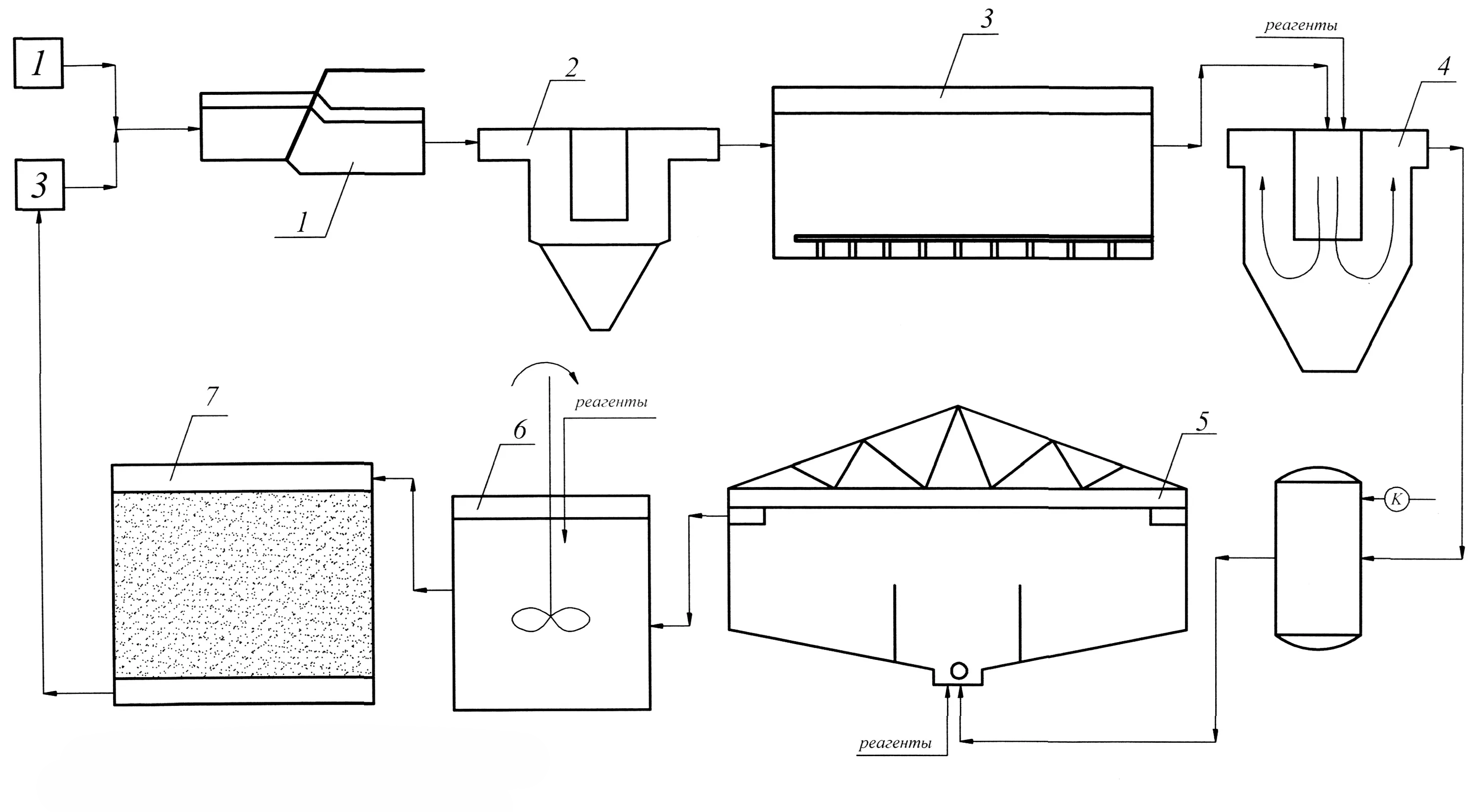

Отстойники применяются на разных стадиях водоочистки — как для первичной механической, так и для вторичной биологической обработки сточных вод
Конструктивно отстойник разделен на несколько функциональных частей отстойника, каждая из которых играет свою роль в процессе осветления воды.
Зона осаждения (рабочая зона): Основной объем, где происходит осаждения взвеси. Здесь потока воды организуется таким образом, чтобы обеспечить максимальное время контакта. Движения воды в этой зоне должно быть равномерным по всей ширине и глубине.
Зона накопления и уплотнения осадка: Расположена в нижней части. В этой зоне происходит накопления и уплотнения выпавших частиц. Высота зоны накопления зависит от концентрации загрязнений и периодичности удаления осадка. Объем этой зоны рассчитывается на период между чистками, чтобы высота отстойника была достаточной для размещения осадка без ущерба для зоны осаждения.
Распределительная зона: Находится в начале сооружения. Для гашения кинетической энергии входящего потока и равномерного распределения воды по сечению здесь устанавливаются дырчатые перегородки или перфорированные стенки. Площади отверстий в этих перегородках рассчитываются так, чтобы обеспечить скорости потока не более 0,5 м/с.
Водосборная зона: Расположена в конце отстойника. Здесь с помощью водосливов или дырчатых труб собирается осветленная вода.
— Гальваническое производство — очистка промывных вод от гидроксидов, фосфатов и сульфидов тяжёлых металлов
— Нефтеперерабатывающие предприятия — удаление из воды нефтепродуктов и взвешенных веществ
— Водозаборные узлы — осветление воды с удалением водорослей и дисперсных веществ
— Очистка поверхностных стоков — очистка воды от нефтепродуктов и взвешенных веществ
— Биологические очистные сооружения (БОС) — технология эффективна при переработке биологических субстанций в анаэробных и аэробных процессах обработки воды
— Пищевое производство — снижение ХПК и БПК, удаление взвешенных и эмульгированных веществ в молочной и спиртовой промышленности
— Лёгкая промышленность — очистка сточных вод от красителей после обработки коагулянтом и флокулянтом
Некоторые формулы для расчёта тонкослойного отстойника:
Для отстойников горизонтального типа: Qт = (7,2 · Kэ · Hб · Lб · u0) / (Kc · Hя), где
Kэ — коэффициент использования объёма;
Hб — высота тонкослойного блока (м);
Lб — длина секции, отделения (м);
u0 — гидравлическая крупность задерживаемых частиц (мм/с);
Kc — коэффициент сноса выделенных частиц (при плоских пластинах — 1,2, при рифлёных — 1);
Hя — высота яруса тонкослойного модуля (м).
Для отстойников с противоточной схемой работы: Qт = 3,6 · Kэ · Hб · Bб · Vт, где
Kэ — коэффициент использования объёма
Hб — высота тонкослойного блока (м)
Bб — ширина тонкослойного блока (м)
Vт — турбулентная составляющая, мм/с, принимается по таблице в зависимости от скорости потока в отстойнике (Vр, мм/с)
Для повышения эффективности удаления мелкодисперсных примесей часто применяется расчет горизонтального отстойника и камеры хлопьеобразования как единого гидравлического узла. Камера хлопьеобразования, встроенная в начало отстойника, служит для создания крупных, хорошо оседающих хлопьев.
При таком комплексном подходе:
Расчет горизонтального отстойника корректируется с учетом укрупнения частиц: гидравлическая крупность хлопьев выше, чем у исходных частиц, что позволяет увеличить скорость потока или уменьшить габариты сооружения.
Камера хлопьеобразования может быть перегородчатого или вихревого типа. При расчете определяется необходимое время пребывания воды в ней (обычно 10–20 минут) для завершения реакции коагуляции.
Скорость движения воды в соединительных лотках между камерой и зоной осаждения должна быть минимальной, чтобы не разрушить образовавшиеся хлопья.
В рамках проектирование и расчет отстойника блока механической очистки сточных вод населённого пункта необходимо также учитывать:
Расчетный расход воды с учетом коэффициентов неравномерности (суточных и часовых).
Среднюю концентрацию взвешенных веществ на входе и требуемую степень осветления.
График удалении осадка и способы его механического обезвоживания.
Необходимость подогрева воды в зимний период для поддержания оптимальной вязкости и скорости осаждения.
Важно помнить, что все расчетные параметры регламентируются строительными нормами. Например, продолжительность отстаивания должна быть не менее 1,5–2 часов, а концентрация взвеси на выходе должна быть в пределах установленных нормативов. Комплексный подход к проектирование и расчет отстойника гарантирует надежную и бесперебойную работу всей системы очистки.
При инженерном проектировании важно не только выполнить гидравлические вычисления, но и корректно назначить исходные данные для численный расчет работы горизонтальных отстойников. От точности этих параметров напрямую зависит надежность работы всего блока механической очистки.
При выполнении расчета горизонтального, вертикального и радиального отстойников многие параметры задаются на основе нормативных требований или опытных данных. Для обеспечения эффективной работы необходимо принять следующие величины:
Гидравлическая крупность задерживаемых частиц для городских сточных вод при отсутствии данных лабораторного анализа принимаем равной 0,2–0,3 мм/с. Это значение обеспечивает удаление основной массы взвешенных веществ.
Эффективность осветления для первичных отстойников принимаем равной 50–60%, что соответствует снижению концентрации взвеси с 300–400 мг/л до 150–200 мг/л.
Коэффициент использования объема для горизонтальных сооружений с распределительными перегородками принимаем равной 0,5. Для радиальных отстойников этот коэффициент несколько выше и принимается равным 0,45–0,55.
Время уплотнения осадка в зоне накопления принимаем равной 2–3 суткам. Этот период гарантирует, что средняя концентрация осадка достигнет 4–6%, что облегчает его дальнейшее обезвоживание.
Скорость движения воды в распределительных лотках принимаем равной 0,3–0,4 м/с. Это предотвращает выпадение взвеси в подводящих каналах и обеспечивает равной распределение потока по всему сечению отстойника.
Глубина мертвой зоны под распределительной перегородкой принимается равной 0,3–0,5 м. Это необходимо для предотвращения взмучивания осадка входящей струей.
