ГК «ГЕОН» — современная российская инжиниринговая компания, объединяющая проектный, строительный и сервисный потенциал. Мы сами проектируем, изготавливаем и монтируем очистные сооружения по СНиП и экостандартам. Гарантируем бескомпромиссное качество на всех этапах — от аудита до пусконаладки
Современное производство требует надежных решений для очистки жидкостей и газов. В зависимости от специфики устройства системы фильтрации, на рынке представлены различные виды промышленных фильтров, каждый из которых оптимален для конкретного типа загрязнений и условий эксплуатации
Основные категории:
Механические фильтры — для удаления нерастворённых частиц
Сорбционные системы — для глубокой очистки от органики и токсичных соединений
Мембранные технологии — для ультратонкой фильтрации и разделения веществ на молекулярном уровне
Комбинированные установки — сочетают механические, химические и физические методы для комплексной очистки
Подбор нужного фильтра осуществляется исходя из конструкции трубопровода, давления, состава среды и требований к качеству конечного продукта
Промышленные фильтры — это технологические устройства, предназначенные для удаления механических, химических и биологических примесей из различных потоков: жидкостей, газов или воздуха. Они являются неотъемлемой частью производственных процессов в самых разных отраслях. В основе таких фильтров лежит система из фильтрующего материала, корпуса, соединительных элементов и вспомогательных узлов управления. Современные промышленные фильтры могут включать в себя несколько ступеней очистки, что делает их универсальным решением при проектировании сложных систем водоподготовки, вентиляции, переработки и очистки сточных вод
Главное назначение промышленных фильтров — защита оборудования и продукции от загрязнений. Независимо от специфики производства, каждый блок очистки должен гарантировать стабильные параметры потока: давление, чистоту, химический состав
Фильтры выполняют сразу несколько задач:
Предотвращают износ оборудования (насосов, труб, теплообменников)
Обеспечивают санитарную безопасность продукции (в пищевой и фармацевтической промышленности)
Снижают расходы на эксплуатацию и ремонт
Улучшают экологические показатели предприятия
Таким образом, фильтрация является ключевым звеном в управлении качеством и устойчивостью производственных циклов
Инвестиция в надежность и безопасность производства
Типовая конструкция промышленного фильтра состоит из следующих составляющих частей:
Корпус
изготавливается из нержавеющей стали, чугуна, пластика или других стойких материалов, в зависимости от среды
Фильтрующий элемент
может быть сетчатым, картриджным, дисковым, песчаным или мембранным
Система обвязки
патрубки, фланцы, датчики давления, клапаны
Механизмы очистки
ручная или импульсная промывка, замена или регенерация
Грамотное изготовление и выбор компонентов фильтра напрямую влияет на срок службы, производительность и безопасность объекта
Промышленные системы фильтрации проектируются на основе различных схем, обеспечивающих нужный уровень очистки.
Классификация схем фильтрации производится по следующим признакам:
По направлению потока: прямоточная, рециркуляционная, байпасная
По режиму работы: непрерывные и периодические
По числу ступеней: одно- и многоступенчатые
По способу промывки: ручная, автоматическая, обратный поток
В случае неправильно подобранной схемы снижается эффективность работы всей установки, что может привести к поломке оборудования или браку продукции. Поэтому важно понимать, как элементы схемы взаимодействуют друг с другом и как обеспечить минимальные потери давления при максимальной фильтрации.
Механическая фильтрация — базовый этап в любой промышленной системе очистки. Она удаляет крупные и средние механические примеси, защищая оборудование от засоров и износа.
Применяются следующие конструкции:
Сетчатые фильтры (Y-образные, T-образные)
Один из самых популярных типов фильтров, предназначенных для грубой предварительной очистки. Y-образные фильтры монтируются в линию трубопровода и позволяют легко обслуживать фильтрующий элемент. T-образные модели чаще применяются в более компактных пространствах. Отличаются простотой устройства, низкой ценой и высокой ремонтопригодностью
Дисковые фильтры
(автоматические промывные)
Более совершенное решение с возможностью автоматической обратной промывки. Дисковые конструкции состоят из сжатых модулей, обеспечивающих высокую площадь фильтрации. Эффективны при применении в системах водоснабжения, пищевой, химической и сельскохозяйственной отрасли. Позволяют экономить воду и сокращают простой установки при обслуживании

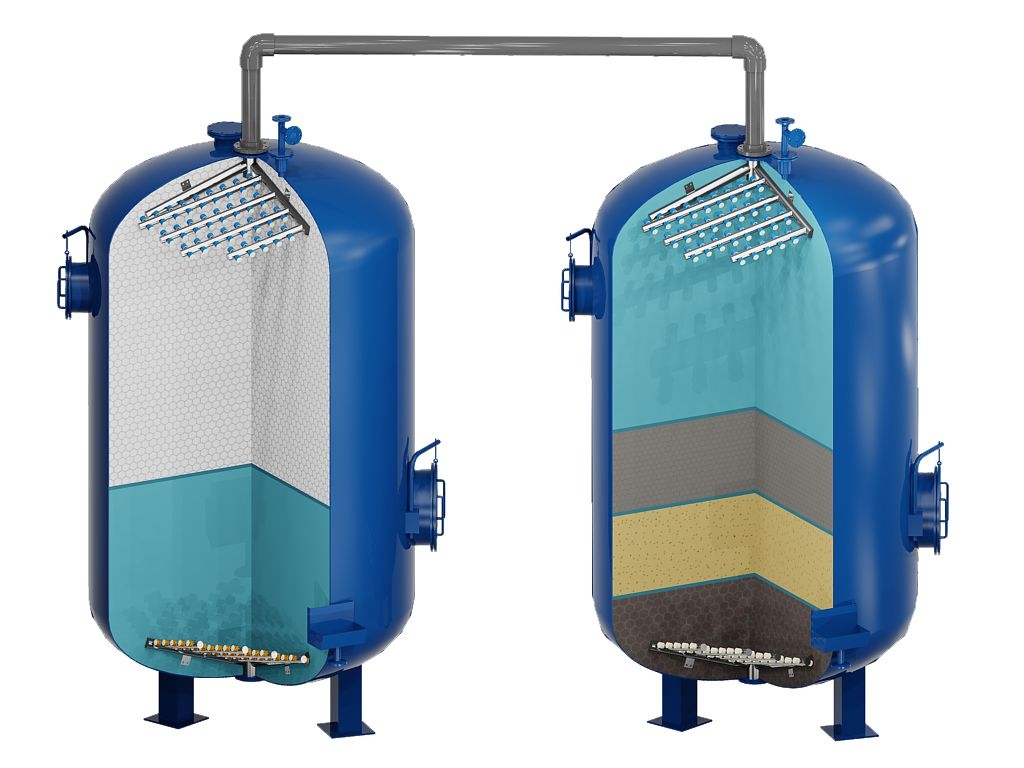

Песочные фильтры (одно-/многослойные загрузки)
Классическое решение для фильтрации крупных объёмов жидкости. Однослойные применяются для базовой очистки. Многослойные включают комбинации песка, антрацита и гравия, повышая эффективность и глубину фильтрации. Такие фильтры особенно востребованы в случае использования в системах централизованного водоснабжения и водоподготовки перед мембранными установками

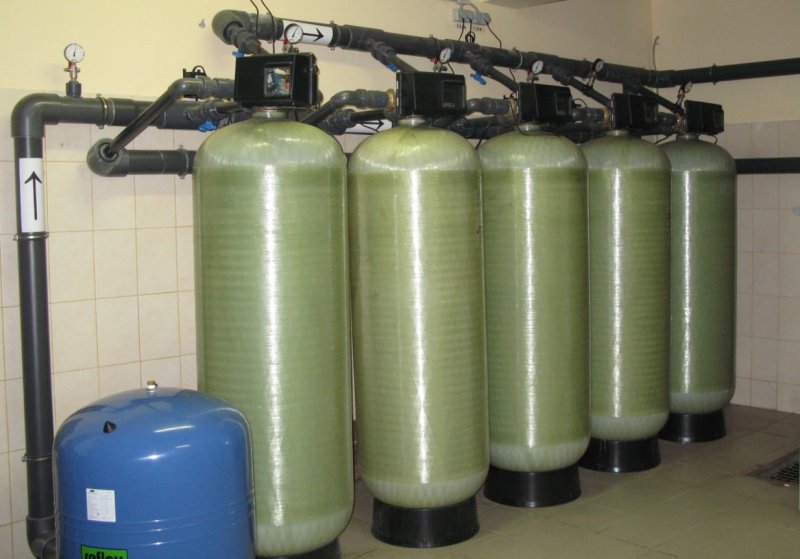

Сорбционные технологии — это ключ к удалению органических веществ, нефтепродуктов, тяжелых металлов и токсинов. Правильный выбор системы влияет на стабильность и безопасность производства
Угольные фильтры
Используются активированные угли различной фракции и пористости. Эффективны при применении в пищевой, фармацевтической и химической промышленности.
Удаляют запахи, цвет, хлор и органику. Просты в монтаже и эксплуатации
Ионообменные установки
Основаны на химическом замещении ионов. Применяются для умягчения воды, удаления солей жесткости и тяжёлых металлов. Включают элементы регенерации, продлевающие срок службы. Незаменимы в случае водоподготовки для котлов и технологических линий
Комбинированные сорбционно-механические системы
Совмещают преимущества физического и химического захвата примесей. Такие установки оптимальны для сложных объектов, где требуется высокая степень очистки и защита дорогостоящего оборудования. Гибкость конструкции позволяет адаптироваться под любые условия производства
Мембранная фильтрация — это высокоэффективная система, обеспечивающая удаление бактерий, вирусов, коллоидов и растворённых веществ. Применяется в фармацевтике, микроэлектронике, пищевой промышленности и для опреснения воды
Типы мембран: ультрафильтрация, нанофильтрация, обратный осмос. Работают без реагентов, на физическом разделении веществ. Отличаются компактной конструкцией, высокой производительностью и минимальными эксплуатационными затратами. В случае правильного проектирования мембранная технология обеспечивает высочайшее качество фильтрации, недоступное другим методам
Наши специалисты помогут с расчетом и подберу оптимальное решение для вашего проекта
Работа промышленного фильтра представляет собой последовательный процесс разделения потока.
Основные этапы:
1. Поступление загрязненной среды во входной патрубок фильтра. Давление потока направляет жидкость или газ в фильтрующий блок.
2. Захват загрязнений — основная стадия, где через фильтрующий материал удаляются частицы различной природы. В зависимости от типа, может применяться механическое, сорбционное или мембранное разделение
3. Аккумуляция загрязнений — они остаются на поверхности или внутри составляющей части фильтрующего элемента.
4. Очистка фильтра — ручная или автоматическая система сбрасывает загрязнения: сливающиеся, встряхиваемые или промываемые под давлением (в импульсной системе)
5. Выход очищенной среды — на выходе получается чистая вода, воздух или технологическая жидкость, готовая к следующей стадии процесса
Такой подход обеспечивает высокую степень очистки при минимальных потерях давления и энергии

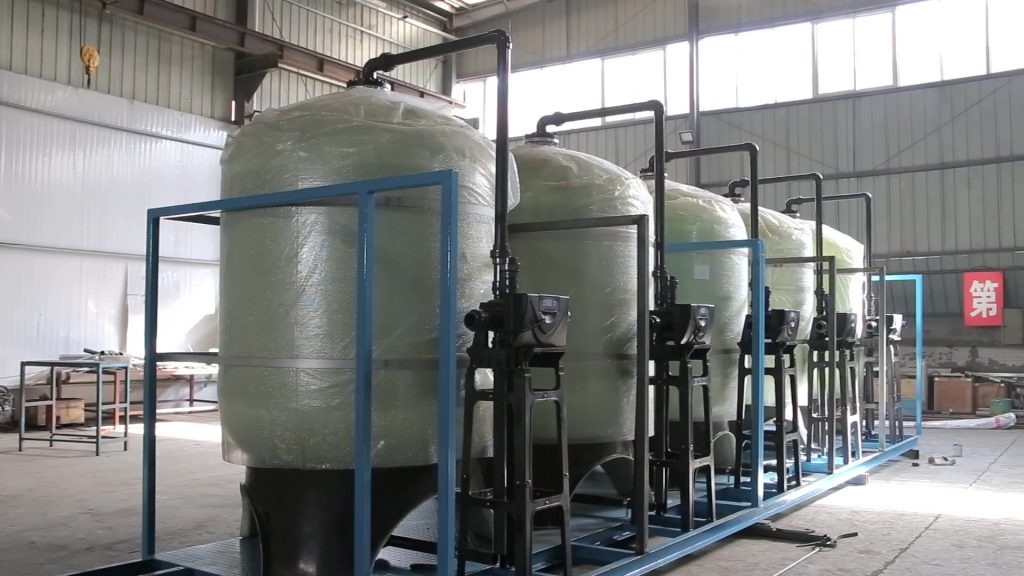

Процесс изготовления промышленных фильтров включает в себя инженерную разработку, расчёт нагрузок, выбор материалов, производство фильтрующих элементов и финальную сборку.
На первом этапе создается проектная документация с учетом потока, давления, температуры и типа загрязнений
Далее подбирается оптимальный корпус, определяется тип фильтрующего блока
Производство проходит на автоматизированных линиях с обязательным контролем качества сварки, герметизации и устойчивости конструкции
На финальной стадии каждый фильтр тестируется под нагрузкой — это особенно важно при изготовлении под агрессивные среды или повышенное давление
Крупные производители также предлагают индивидуальные решения под конкретные задачи, включая фильтры нестандартной формы и назначения
Неверно выбранные фильтры и ошибки при проектировании могут свести на нет преимущества самой установки. Вот основные промахи, которых следует избегать:
Неправильный выбор типа фильтра под конкретную среду или задачу
Отсутствие анализа состава жидкости/газа при проектировании устройства системы
Недостаточный расчет пропускной способности и перепада давления
Пренебрежение последовательностью стадий фильтрации (например, установка мембраны без предварительной механической очистки)
Игнорирование требований к замене или промывке элементов
В случае ошибки возрастает риск аварий, увеличиваются затраты на эксплуатацию, падает производительность производства. Правильный расчёт и грамотное применение технологий — залог стабильной работы и экономической выгоды
Промышленные фильтры широко используются в десятках отраслей, где требуется стабильное качество среды.
Наиболее популярные сферы:
Водоподготовка и очистка сточных вод (городские и промышленные объекты)
Пищевая и фармацевтическая промышленность — очистка жидкости и воздуха до санитарных норм
Энергетика и нефтегаз — защита оборудования от механических примесей
Машиностроение и металлургия — фильтрация технологических растворов и СОЖ
Микроэлектроника и оптика — ультратонкая очистка в критически чистых зонах
Фильтры применимы там, где качество потока напрямую влияет на продукцию, безопасность или долговечность оборудования

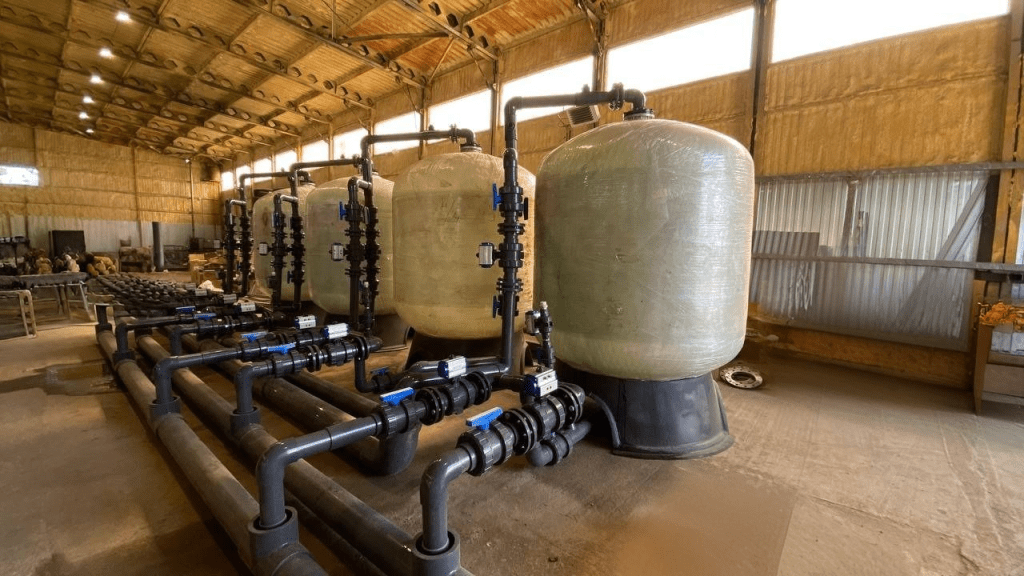

Подробная последовательность:
Подготовка площадки: фильтр устанавливается на ровной, защищённой от вибрации и коррозии поверхности
Соединение с трубопроводом: с использованием компенсаторов, фланцев и обвязки, подходящей по давлению и диаметру
Настройка системы промывки или сброса: в случае автоматической очистки требуется подключение к управляющему блоку
Контроль герметичности всех соединений и испытания под давлением
Пусконаладка: проверка работы под нагрузкой, контроль расхода и давления на входе/выходе
Монтаж фильтра — это не просто установка, а точный процесс, в котором важна каждая деталь
Даже надежная система требует регулярного ухода. Правильное обслуживание продлевает срок службы и исключает внеплановые простои
Основные этапы:
Регулярный осмотр фильтрующих элементов: визуальный контроль загрязнения, повреждений, деформаций
Очистка или замена картриджей, дисков, мембран — в зависимости от назначения и интенсивности работы
Промывка корпуса и системы обратной промывки — особенно важно при применении фильтров в агрессивных средах
Проверка датчиков, клапанов и управляющих систем
Своевременное обновление расходных составляющих частей
Современные модели с импульсной очисткой требуют минимального участия персонала, но плановая проверка остается обязательной частью эксплуатации
Чтобы фильтрация действительно решала задачи, а не создавала проблемы, важно правильно подобрать оборудование.
При выборе учитываются:
Тип среды
жидкость, воздух, пар, агрессивные смеси
Размер и характер загрязнений
механические частицы, соли, органика, микробы
Расход и давление
определяют необходимую пропускную способность и диаметр корпуса
Назначение
предварительная, тонкая или ультратонкая очистка
Наличие автоматических функций
необходимость в импульсной промывке или дистанционном управлении
Условия эксплуатации
температура, химическая стойкость, монтажное пространство
Профессиональная консультация и подбор под конкретный блок системы позволяют избежать ошибок и обеспечить оптимальный результат с минимальными затратами времени и ресурсов
