Вихревые камеры хлопьеобразования

Модельный ряд камер хлопьеобразования

Не нашли нужную модель? Наши специалисты подберут оптимальную модель или помогут составить ТЗ на специальное исполнение

Модель

Объем, л

Длина, мм

Ширина, мм

Высота, мм

Камера приготовления и дозирования реагентов ГЕОН-УДР-60

500

900

Камера приготовления и дозирования реагентов ГЕОН-УДР-100

100

500

1100

Камера приготовления и дозирования реагентов ГЕОН-УДР-200

200

600

550

1300

Камера приготовления и дозирования реагентов ГЕОН-УДР-500

500

800

1500

Камера приготовления и дозирования реагентов ГЕОН-УДР-1000

1000

1200

1600

Камера приготовления и дозирования реагентов ГЕОН-УДР-1500

1500

1300

1800

Камера приготовления и дозирования реагентов ГЕОН-УДР-2000

2000

1300

2200

Производим оборудование
более 10 лет

На собственных производственных площадках мы изготавливаем очистные сооружения и оборудование для очистки воды и стоков

Вихревые камеры хлопьеобразования ГЕОН-КХО

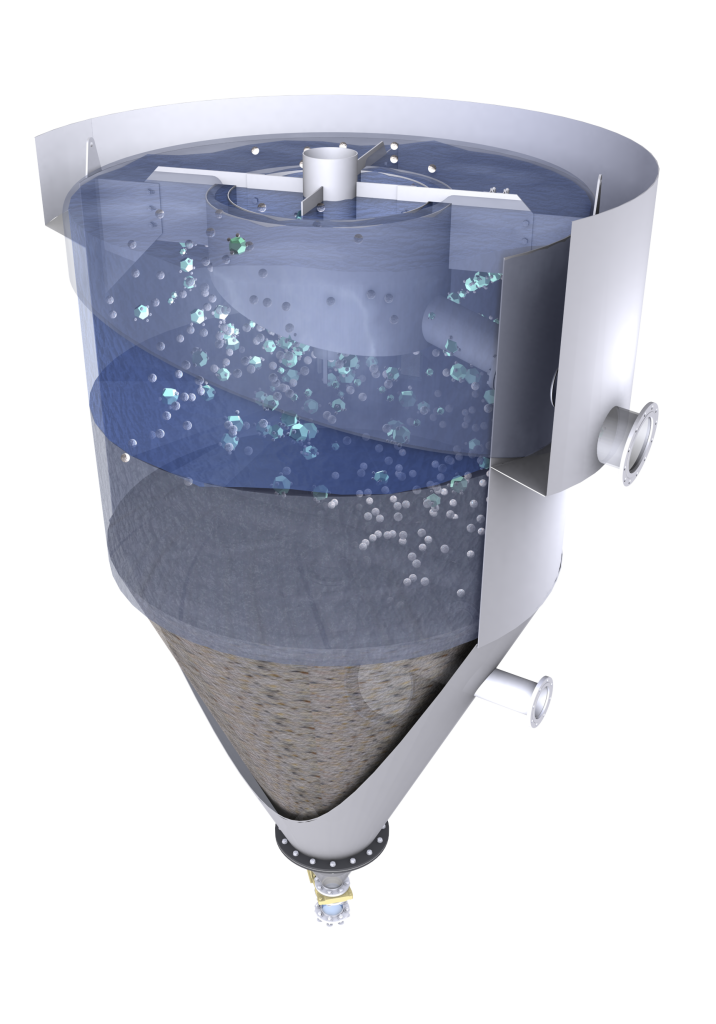

это цилиндрические резервуары, расширяющиеся кверху, с нижним впуском сточной воды со скоростью 0,7–1,2 м/с, служит для плавного перемешивания смеси обрабатываемой воды с растворами коагулянта и флокулянта и обеспечения более полной агломерации мелких хлопьев коагулянта и взвеси в крупные хлопья

Технические характеристики камеры хлопьеобразования

До

1300

мм

Длина сооружений

До

2200

мм

Высота камер хлопьеобразования

До

1300

мм

Ширина сооружений

До

10

коридоров

для смешивания реагентов

Вихревая камера хлопьеобразования

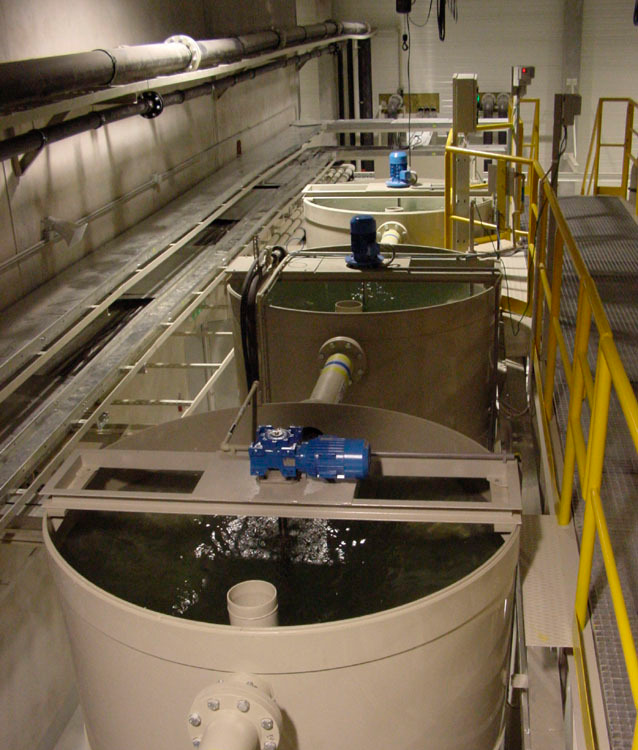

— вихревые камеры хлопьеобразования используются на станциях очистки воды, где технологические решения предусматривают внедрение отстойников

— такие камеры применяются для осветления природных и сточных вод от оседающих и плавающих примесей с использованием химических реагентов

Принцип работы и устройство камер

Камеры хлопьеобразования создают условия для завершения коагуляции, способствуя слипанию хлопьев за счет плавного перемешивания. На размеры хлопьев влияют интенсивность и продолжительность перемешивания, солевой состав воды, природа примесей и силы адгезии

Укрупнение хлопьев занимает 6–30 минут и более. Интенсивность перемешивания должна быть умеренной, чтобы не разрушить хлопья. Регулируется она изменением скорости перемешивания или частоты вращения мешалки

При низких температурах воды размер и структура хлопьев ухудшаются, что компенсируется увеличением времени и интенсивности перемешивания. Для обработки маломутных вод добавляют осадок из отстойников, который служит центром агрегации

Эффективное решение для хлопьеобразования

Время пребывания воды в вихревой камере — 6–12 минут

Форма камеры может быть призматической или конической

Скорость движения воды — 0,7 м/5 мм в сек

Типы камер хлопьеобразования

Гидравлические камеры хлопьеобразования
— Перегородчатые с горизонтальными отстойниками
— Перегородчатые с горизонтальным движением воды
— Перегородчатые с вертикальным движением воды
— Зашламленные камеры хлопьеобразования
-Вихревые камеры хлопьеобразования
-Водоворотные вертикальные отстойники
— Контактные камеры (с зернистой загрузкой)
— С рециркуляцией осадка
— Со взвешенным осадком
