современная российская инжиниринговая компания полного цикла, специализирующаяся на очистке и перекачке сточных вод. Компания самостоятельно проектирует, изготавливает и осуществляет монтаж очистных сооружений, обеспечивая высокое качество на каждом этапе работы и имеет собственный завод по производству барабанных решеток, сито
Экологичное оборудование для устойчивого будущего
Обезвоживание осадка
Предварительная очистка стока
Заполняйте короткий опросный лист и наши специалисты помогут подобрать механическое сито, расскажут о ценах и сроки производства оборудования
Опыт и профессионализм
Средний стаж сотрудников составляет 13 лет, что свидетельствует о высоком уровне компетенции и надежности команды
Широкий ассортимент оборудования
Компания производит 37 типов оборудования для очистки сточных вод, что позволяет предлагать индивидуальные решения для каждого клиента
Комплексный подход
«ГЕОН» предоставляет полный спектр услуг — от анализа сточных вод до пусконаладки и сервисного обслуживания, что избавляет заказчиков от возможных проблем на всех этапах реализации проекта
Наша команда специалистов предоставляет широкий спектр услуг

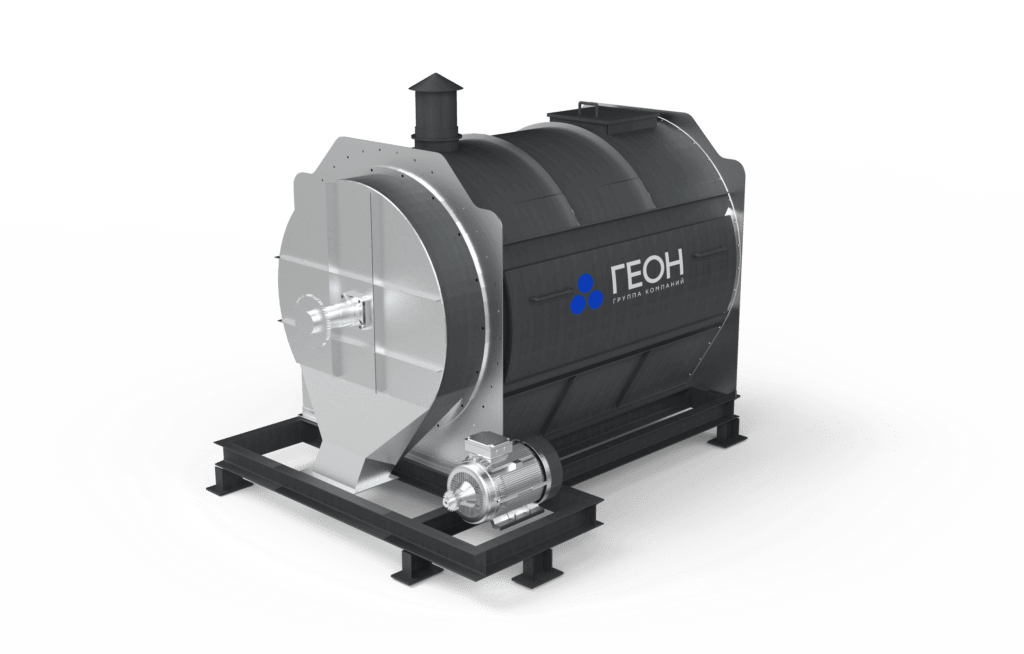

Барабанная решетка (барабанное сито)
это современное устройство, предназначенное для предварительной очистки сточных, технологических или природных вод от крупных загрязнений и взвешенных частиц.Она представляет собой вращающийся барабан с отверстиями или сетчатыми фильтрующими элементами, который задерживает мусор и твердые примеси, предотвращая их попадание в последующие этапы очистки. Она широко используется на очистных сооружениях, промышленных предприятиях и объектах коммунального хозяйства. Благодаря автоматизации и высокой эффективности, барабанная решётка является ключевым элементом систем водоочистки
Решетка барабанная роторная — это устройство механической очистки, выполненное в виде вращающегося (роторного) барабана с фильтрующей поверхностью (сетка или перфорированный лист). Рабочий орган (ротор) непрерывно или периодически вращается, обеспечивая динамическую фильтрацию потока. Загрязнения задерживаются на поверхности барабана, после чего удаляются системой промывки (обычно водяные форсунки) или щетками. Такие решетки отличаются высокой производительностью и эффективностью задержания мелких частиц благодаря постоянному обновлению фильтрующей зоны
Барабанные решетки (барабанное сито) используются в системах очистки бытовых, промышленных и ливневых сточных вод. Их основная задача – удаление крупных включений (листья, пластик, текстиль, песок и другие твердые частицы), которые могут засорять трубопроводы, насосы и другое оборудование
Они применяются на:
— Очистных сооружениях коммунального водоснабжения
— Промышленных предприятиях
— Ливневых системах водоотведения
— Очистке сточных вод от пищевой и перерабатывающей промышленности
Наша компания предлагает барабанные решётки, разработанные с учётом новейших технологий и требований клиентов. Барабанная решетка является самым эффективным решением для механической очистки воды.

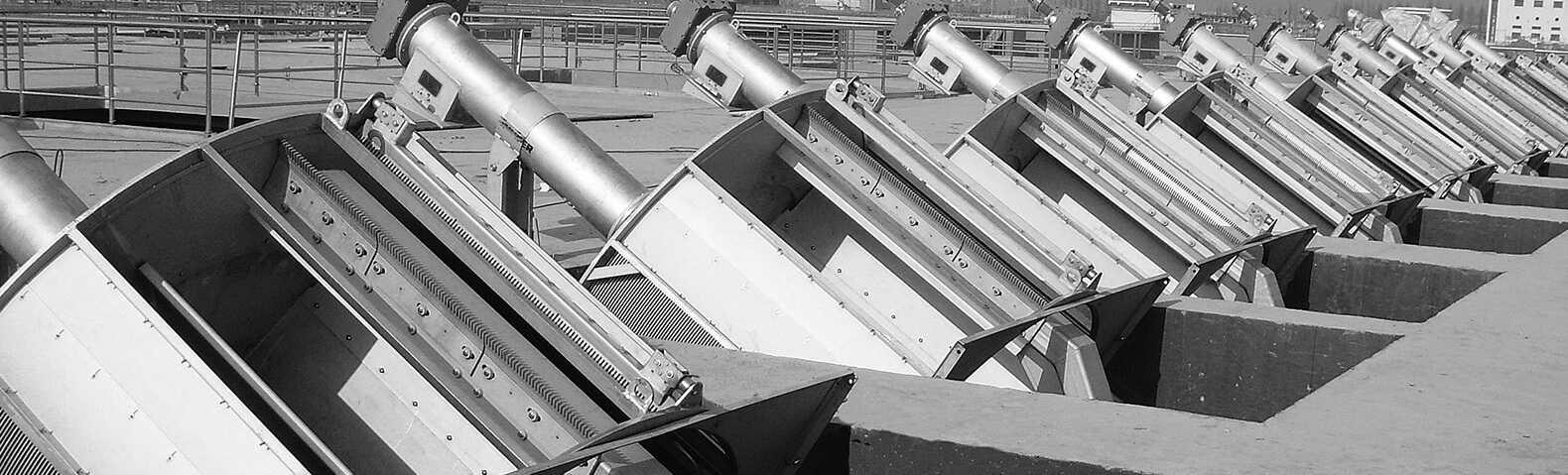

Решетка механическая унифицированная (РМУ) — это оборудование для грубой и средней очистки сточных вод, задерживающее крупные отбросы (ветошь, бумагу, пищевые отходы)
Она представляет собой сварную раму, устанавливаемую в канале под углом, с системой подвижных граблей . Привод от электродвигателя через тросовую или цепную систему перемещает граблину вдоль решетки: вниз она опускается вхолостую, а при подъеме заходит зубьями в прозоры, захватывая отложения . В верхней точке срабатывает сбрасыватель, очищающий зубья и направляющий отходы на транспортер или в контейнер . Решетки РМУ рассчитаны на широкий диапазон расходов воды и глубину каналов до 2 метров и более
Решетка ступенчатая (РСК) предназначена для тонкой механической очистки и извлечения из сточных вод средних и мелких отбросов, включая волокнистые включения
Ее рабочее полотно состоит из чередующихся пакетов неподвижных и подвижных пластин ступенчатой формы из нержавеющей стали . Подвижные пластины совершают возвратно-поступательное движение (колебательный или круговой цикл), благодаря чему задержанные загрязнения постепенно перемещаются вверх по ступеням до линии сброса . Типичный прозор составляет 3–5 мм . Конструкция исключает наматывание отходов, а образующийся на ступенях фильтрующий слой повышает эффективность задержания частиц .
Решетка ручной очистки — это простейшее и наиболее экономичное устройство для первичной фильтрации стоков
Конструктивно она представляет собой раму с параллельными металлическими стержнями (ламелями), устанавливаемую в канале . Применяется на небольших очистных сооружениях или в узких каналах с малым расходом воды, где количество уловленных отбросов не превышает 0,1 м³ в сутки . Очистка производится вручную: обслуживающий персонал с помощью грабель счищает накопившийся мусор со стержней в съемный перфорированный лоток для дренажа лишней воды

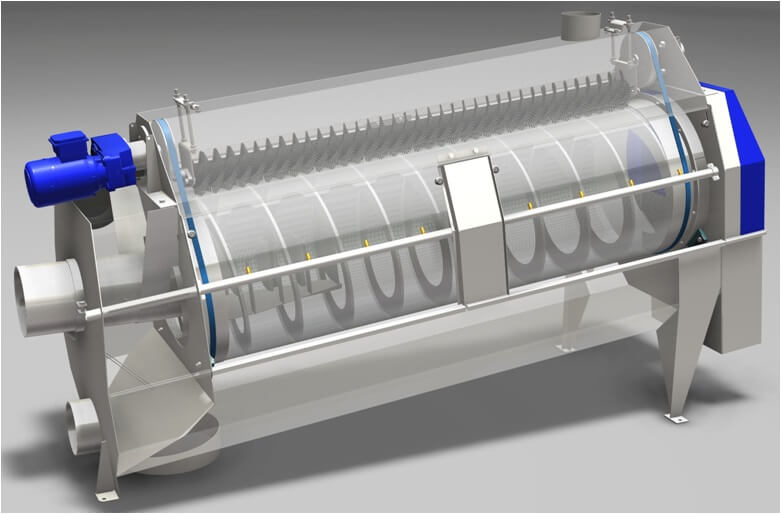

Барабанная решетка состоит из следующих компонентов:
Корпус
защищает внутренние элементы и обеспечивает герметичность конструкции
Вращающийся барабан
фильтрующий элемент с ячейками различного размера
Приводной механизм
обеспечивает вращение барабана
Система очистки
распылители воды или механические скребки для удаления задержанных примесей
Лоток для сбора отходов
собирает извлеченные загрязнения для последующей утилизации

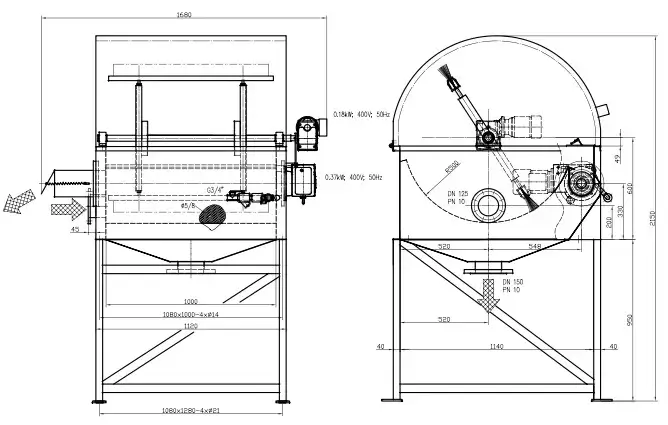

схема работы механической решетки барабанной: рисунок справа
Этап 1
Подача сточных вод – поток направляется на поверхность барабана
Этап 2
Фильтрация – твердые частицы задерживаются на поверхности барабана, а очищенная вода проходит через отверстия
Этап 3
Самоочистка – по мере накопления загрязнений автоматизированная система очищает барабан с помощью скребков или водяных форсунок
Этап 4
Удаление отходов – собранный мусор сбрасывается в контейнер для дальнейшей утилизации
Вода поступает в установку через входной патрубок. Далее жидкость равномерно распределяется внутри вращающегося фильтрующего элемента. Проходя через сито барабанного типа, вода очищается от загрязнений, размер которых превышает заданный прозор решетки.
Технологический процесс выглядит следующим образом:
Подача воды осуществляется через входной патрубок в приемную камеру.
Из приемной камеры вода подается на барабан, где происходит фильтрация.
Очищенная вода направляется в камеру приема очищенной жидкости или на дальнейшие этапы очистки (например, блоки биологической загрузки).
Технические параметры устройства
Комбинированные решетки (также известные как решетки-дробилки или измельчители) — это оборудование, совмещающее две функции: задержание крупных отходов и их последующее измельчение непосредственно в потоке воды
В отличие от обычных решеток, они не извлекают мусор из жидкости, а дробят его до состояния, безопасного для дальнейшего прохождения через насосы и трубопроводы
Основные элементы — вращающиеся фрезы или ножи, взаимодействующие с неподвижной гребенкой. Главные преимущества: компактность (не требуют отдельного помещения для сбора и вывоза отходов), герметичность (отсутствие контакта персонала с отбросами) и снижение неприятных запахов. Широко применяются на насосных станциях и компактных очистных сооружениях
Барабанные решетки могут быть изготовлены в двух вариантах исполнения
Основная сфера применения барабанного фильтра — первичная стадия фильтрации. Оборудование эффективно защищает последующие блоки биологической загрузки и насосное оборудование от заиливания и засорения
Благодаря надежной конструкции и системой самоочистки, данное решение идеально подходит для работы с промышленных сточных водами, содержащими большое количество взвешенных частиц и волокнистых включений.
Роторные барабанные решетки применяются в различных отраслях, где требуется тонкая или предохранительная фильтрация жидкостей:
— Очистные сооружения
Используются для удаления крупного мусора и твёрдых частиц из сточных вод перед биологической или химической очисткой
— Промышленность
На предприятиях барабанные решётки помогают отделять производственные отходы, такие как стружка, песок, пластик и органические остатки
— Коммунальное хозяйство
Обеспечивают очистку ливневых и бытовых сточных вод перед их сбросом в водоёмы
— Сельское хозяйство
Применяются для отделения твёрдых частиц в системах переработки жидкого навоза и фильтрации оросительных вод
Наше оборудование отличается высокой надежностью и эффективностью. Конструкция барабанного сита для очистки разработана с учетом сложных условий эксплуатации
Система самоочистки: Установка оснащена форсунками для автоматической промывки. Промывной воды под давлением, подаваемой через форсунку, достаточно для полного удаления осадка с поверхности
Удаление отходов: Снятие загрязнений с сита от отходов производится с помощью статического скребка. После сбора крупные включения попадают в накопительный бункер или на дополнительную обработку (например, шнековый обезвоживатель)
Автоматизация: Процессы управления реализованы в автоматическом режиме. Встроенная система управления отслеживает уровень воды в приемной камеры вода зоне, регулируя время работы механизмов для предотвращения аварийных ситуаций
Вспомогательное оборудование: Для комплексных решений мы предлагаем щитовые затворы, станции повышения давления, а также блочно-модульные установки полной заводской готовности
Некоторые модели барабанных решёток могут использоваться для фильтрации жидкостей, но это зависит от конструкции и материала решётки
Барабанные решётки изготавливают из различных материалов, включая сталь, нержавеющую сталь, алюминий, пластик и резину. Выбор материала зависит от условий эксплуатации, требуемой прочности, коррозионной стойкости и других факторов
Это устройство механической очистки сточных вод, выполненное в виде вращающегося барабана. Фильтрующая поверхность (сетка или прозоры) расположена снаружи барабана. Вода поступает внутрь барабана с торца, проходит через внешнюю фильтрующую поверхность наружу (в отводящий лоток), а загрязнения задерживаются на внешней стенке. Используется для глубокой очистки от мелких взвешенных веществ, а также в системах водоподготовки (например, для фильтрации технической воды).
Главное отличие заключается в направлении потока воды и расположении зоны задержания осадка. В решетке внутреннего типа вода подается снаружи барабана. Проходя через фильтрующую поверхность внутрь барабана, она оставляет все загрязнения на внешней стороне сетки. Очищенная вода собирается внутри барабана и отводится с торца.
