Эксплуатация вакуумно-выпарных установок

Вакуумное выпаривание — это технологический способ очистки сточных вод, при котором вода отделяется от примесей в условиях пониженного давления.

Такой метод особенно эффективен для обработки и повторного использования сточных вод в различных отраслях промышленности, включая обработку металлов, производство продуктов питания и напитков, фармацевтическую и химическую сферы. Этот процесс может быть успешно интегрирован с другими методами, например, обратным осмосом, для создания комплексной системы очистки сточных вод. Для реализации данного метода используется специализированное оборудование — вакуумно-выпарные установки (также известные как вакуумные испарители)

Существует несколько типов выпарных установок, отличающихся по конструкции и принципу действия:

Однокорпусные — просты в эксплуатации, подходят для небольших объемов

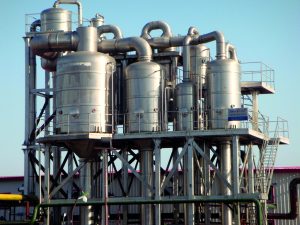

Многокорпусные (каскадные) — работают более эффективно, особенно в условиях масштабного производства
Роторные и пленочные — обеспечивают высокую степень разделения и применяются для термочувствительных продуктов
Установки с циркуляцией раствора — повышают интенсивность выпаривания и уменьшают риск осадков

Выбор конкретного типа зависит от характеристик продукта, объёмов и требований к качеству конечного концентрата

Вакуумно-выпарные установки — это специализированные системы, предназначенные для удаления растворителя (чаще всего воды) из жидких растворов за счёт процесса выпаривания при пониженном давлении.

Снижение температуры кипения за счёт создания вакуума позволяет сохранить ценные свойства продукта, минимизировать энергетические потери и обеспечить высокую производительность. Эти установки находят широкое применение в пищевой, химической, фармацевтической и других отраслях промышленности, где важны эффективность, экономия ресурсов и бережное отношение к структуре продукта

Вакуумно-выпарные установки предназначены для очистки промышленных сточных вод путём разделения водной составляющей и загрязняющих веществ. Процесс основан на испарении жидкости при пониженной температуре и последующей конденсации пара в виде очищенной воды. Это решение эффективно снижает объём отходов, подлежащих дальнейшей утилизации, и одновременно обеспечивает регенерацию ценной водной фазы. Выпаривание осуществляется в герметичном котле, где с помощью вакуума создаются условия для закипания раствора уже при 35–38 °C. Образующийся дистиллят по своим свойствам близок к деминерализованной воде и может быть повторно использован в рамках технологического цикла производства. Вакуумные испарители позволяют возвращать в виде чистой воды до 90–95% объёма исходных сточных вод, что делает такие системы эффективным инструментом в рамках устойчивой и экономичной переработки

Вакуумно-выпарные установки (ВВУ) представляют собой высокоэффективное и экономически оправданное решение для обработки сточных вод, содержащих сложные для удаления загрязняющие вещества. Как правило, речь идет о жидкостях, которые невозможно очистить традиционными методами — биологическими, физическими или химическими способами.

Чаще всего это сточные воды, включающие в себя:

рассолы с экстремально высокой концентрацией солей;
устойчивые к биологическому разложению соединения;
токсичные вещества, вредные для микроорганизмов;
промывочные жидкости;
фильтрат, образующийся на полигонах ТБО;
сточные воды, образующиеся в процессе литья под давлением;
промышленные эмульсии;
отработанные технологические растворы и фиксажи;
концентраты, полученные при мембранной фильтрации;
остатки промывки реакторов, смесителей и ёмкостей;
элюаты, образующиеся при промывке ионообменных смол и др.

Такие системы выпаривания позволяют эффективно разделять и обезвреживать жидкости, которые представляют сложность для стандартных методов очистки

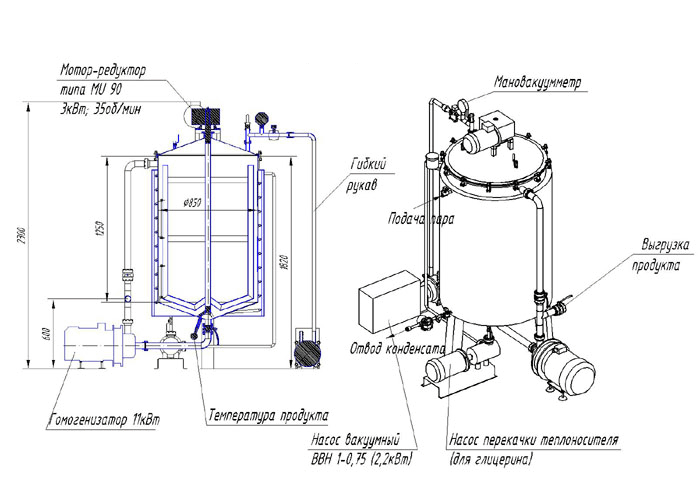

Современные вакуумно-выпарные установки состоят из нескольких ключевых компонентов, каждый из которых играет важную роль в процессе выпаривания:

Выпарной корпус — основная ёмкость, где происходит выпаривание жидкости
Теплообменник — обеспечивает нагрев раствора до требуемой температуры
Конденсатор — охлаждает пар и превращает его в жидкость
Сепаратор — отделяет вторичный пар от несущих частиц
Вакуумные насосы — создают необходимый уровень вакуума, снижая давление в системе
Система управления — контролирует параметры температуры, давления, расхода и уровня жидкости

Эта продуманная конструкция обеспечивает надёжную эксплуатацию, минимизирует потери продукта и позволяет адаптировать установку под конкретные нужды производства

Использование вакуумно-выпарных установок даёт целый ряд весомых преимуществ:

Снижение энергозатрат — за счёт пониженного давления уменьшается температура кипения, и, соответственно, расход энергии

Сохранность свойств продукта — щадящий процесс выпаривания не разрушает вкусовые, химические и биологические характеристики продукта

Гибкость настройки — системы можно адаптировать под разные задачи и объёмы производства

Компактность и модульность — оборудование легко интегрируется в существующую инфраструктуру

Экологичность — уменьшение выбросов и экономия ресурсов делают этот метод соответствующим требованиям устойчивого развития

Принцип действия вакуумно-выпарной установки включает несколько технологических стадий:

Этап 1. Подача продукта
Исходный жидкий продукт поступает в установку и равномерно распределяется в выпарном корпусе

Этап 2. Создание вакуума
Вакуумные насосы снижают давление внутри корпуса, что позволяет начаться выпариванию при значительно более низкой температуре, чем при атмосферных условиях

Этап 3. Нагрев
Через теплообменник жидкость нагревается до точки кипения, соответствующей текущему давлению в системе

Этап 4. Выпаривание
При заданных условиях начинается процесс выпаривания — растворитель испаряется, а концентрация продукта увеличивается

Этап 5. Отделение пара
В сепараторе происходит удаление капель жидкости из паровой фазы

Этап 6. Конденсация пара
Очищенный пар направляется в конденсатор, где он охлаждается и превращается в жидкость, часто пригодную для повторного использования

Этап 7. Отвод концентрата
Готовый концентрат с высокой степенью сухих веществ направляется в накопительную ёмкость или на дальнейшую переработку

Вакуумно-выпарные установки находят применение в широком спектре промышленности, где важны эффективность и бережное отношение к сырью:

Пищевая промышленность — сгущение сока, молока, пюре, сиропов

Фармацевтика — получение экстрактов, концентратов и активных веществ

Химическая промышленность — утилизация сточных вод, рекуперация растворителей

Косметология — выпаривание травяных настоев и активных растворов

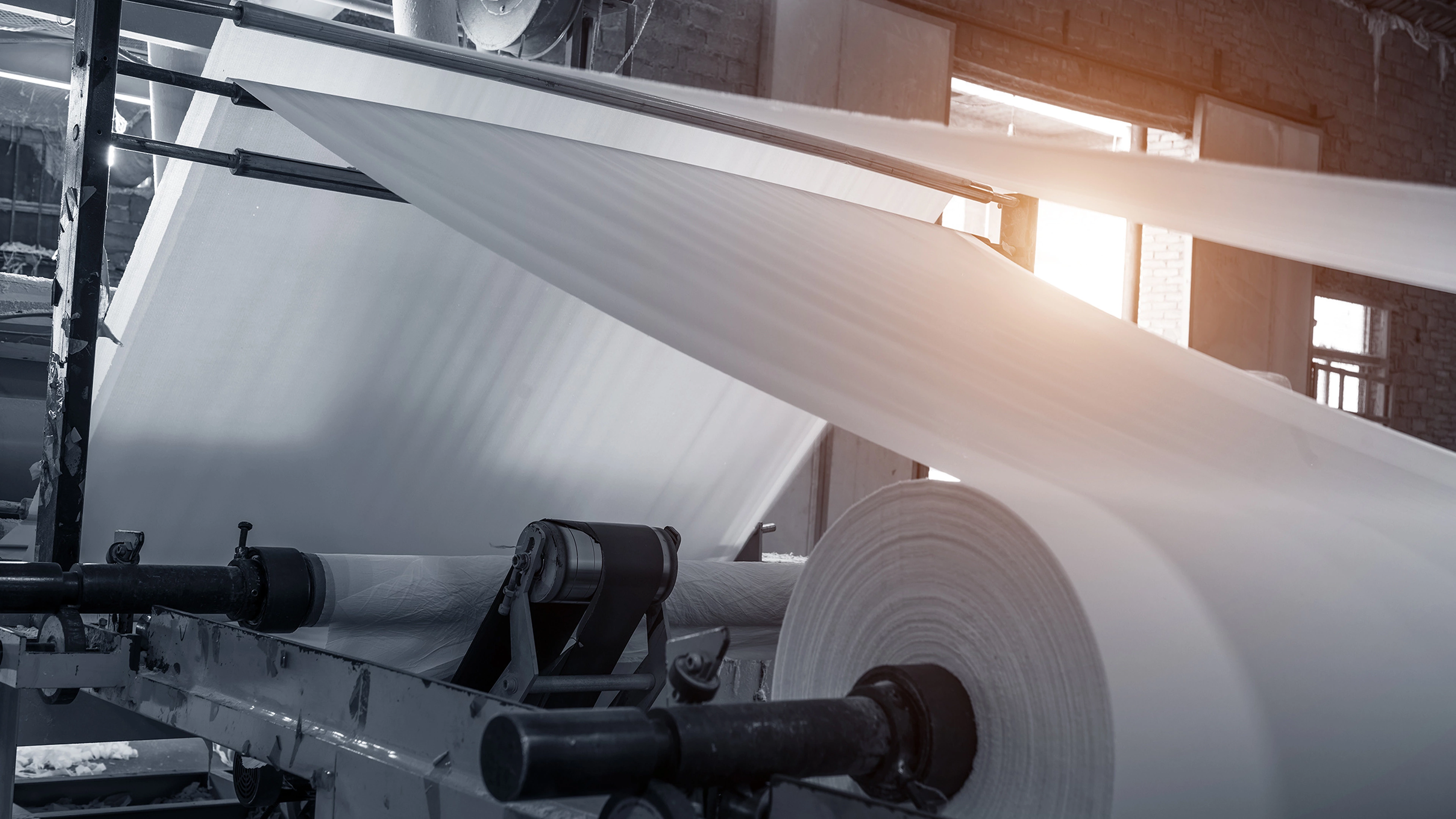

Целлюлозно-бумажная промышленность — концентрирование щелоков

Правильная эксплуатация — ключ к длительной работе и высокой эффективности вакуумно-выпарных установок.

Важные аспекты эксплуатации:
Контроль параметров: автоматическая или ручная настройка температуры, давления, уровня жидкости и скорости потока
Обеспечение герметичности: проверка состояния уплотнений, соединений и арматуры для поддержания стабильного вакуума
Надзор за насосами: регулярная диагностика вакуумных насосов, очистка фильтров и замена масла
Мониторинг качества продукта: контроль концентрации, вязкости и состава в процессе
Надлежащая эксплуатация гарантирует снижение затрат, повышение качества и долговечность оборудования

Регулярное обслуживание позволяет избежать простоев и продлить срок службы вакуумно-выпарной установки:

Плановые осмотры — диагностика всех узлов, включая вакуумные насосы, трубопроводы, клапаны и датчики

Промывка системы — удаление накипи, осадков и остатков продукта из всех частей установки

Калибровка датчиков — обеспечивает точное измерение температуры, давления и других параметров

Обновление ПО и системы управления — поддержка актуальной версии программного обеспечения повышает стабильность работы

Выбирая надёжного поставщика и грамотный сервис, вы инвестируете в стабильность и конкурентоспособность вашего производства
