Как работает канализационная насосная станция

Канализационная насосная станция (КНС)
это комплекс специального оборудования и сооружений, предназначенный для сбора и перекачивания сточных вод в канализацию или локальные очистные сооружения

КНС могут обслуживать как отдельные объекты – небольшие организации, жилые дома, общественные здания, так и целые комплексы – например, коттеджные поселки, промышленные предприятия, заводы

Канализационные насосные станции позволяют решить проблему транспортировки сточных вод и отходов на объектах со сложным рельефом, где сток не может отводится самотечно

В системах водоотведения канализационные станции выполняют сразу несколько функций:

— Перекачивание хозяйственно-бытовых, фекальных, ливневых и производственных стоков
С помощью КНС можно перекачивать сточные воды на значительные расстояния и высоты, что невозможно при использовании исключительно самотечных систем

— Защита системы водоотведения от засоров, снижение нагрузки с более сложного технического оборудования в системе очистных сооружений
Насосы с измельчителями эффективно справляются с твёрдыми частицами в стоках

— Сбор и усреднение сточных вод по количественному и качественному составу
Процесс перекачки стока способствует выравниванию колебаний расхода, концентрации загрязняющих веществ и температуры сточных вод

— Обеспечение стабильной работы системы при больших объемах сброса сточных вод и высокой нагрузке
Особенно эффективно в момент пикового роста скорости притока сточных масс, когда КНС выравнивает поток, предотвращая перегрузку очистных сооружений

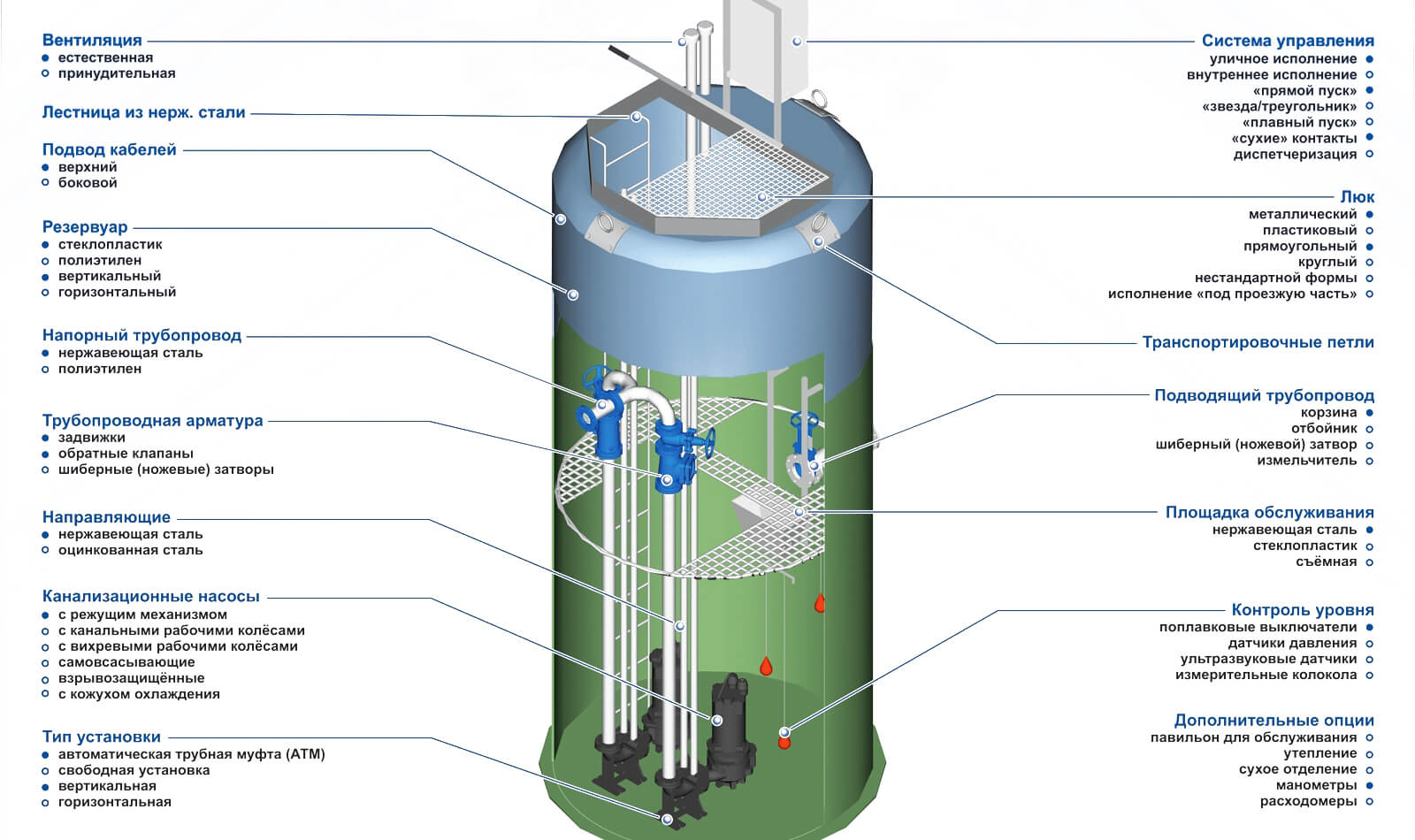

Конструкция промышленных установок КНС имеет пять основных блоков:

Приёмный резервуар — ёмкость, в которую поступают сточные воды. Резервуар может быть выполнен из стали, железобетона, пластика или других материалов в зависимости от требований к станции

Насосное оборудование — агрегаты, которые обеспечивают перекачку сточных вод из приёмного резервуара в отводящий трубопровод. Насосы могут быть разных типов и мощностей в зависимости от объёма сточных вод и требуемой дальности транспортировки

Система управления — включает комплекс приборов и устройств, которые контролируют работу насосного оборудования, поддерживают необходимый уровень сточных вод в резервуаре и обеспечивают автоматическое включение и выключение насосов при достижении определённых параметров

Отводящий трубопровод — система труб, по которым перекачиваются сточные воды. Трубопровод может быть выполнен из различных материалов, таких как чугун, сталь, пластик или композитные материалы

Дополнительные элементы — в зависимости от требований и условий эксплуатации, КНС может быть оснащена дополнительными элементами, такими как системы вентиляции, системы очистки сточных вод, системы контроля уровня, а также канализационная насосная станция может быть изготовлена в блочно-модульном исполнении, то есть насосное оборудование, корпус и система управления КНС будут размещены в утепленном блок-контейнере

Действие канализационной насосной станции (КНС) основано на аккумулирование сточных вод в накопительной емкости и перекачки их по мере накопления в очистные сооружения с помощью погружных насосов. Когда стоки достигают определенного уровня, срабатывают поплавковые выключатели и запускают насосы. По подводящему самотечному трубопроводу стоки попадают в приёмную (нижнюю) часть, где расположены насосные агрегаты

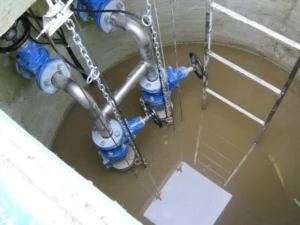

Насосы устанавливаются на автоматическую трубную муфту установки, которая позволяет крепить насос к трубному узлу без болтовых соединений.

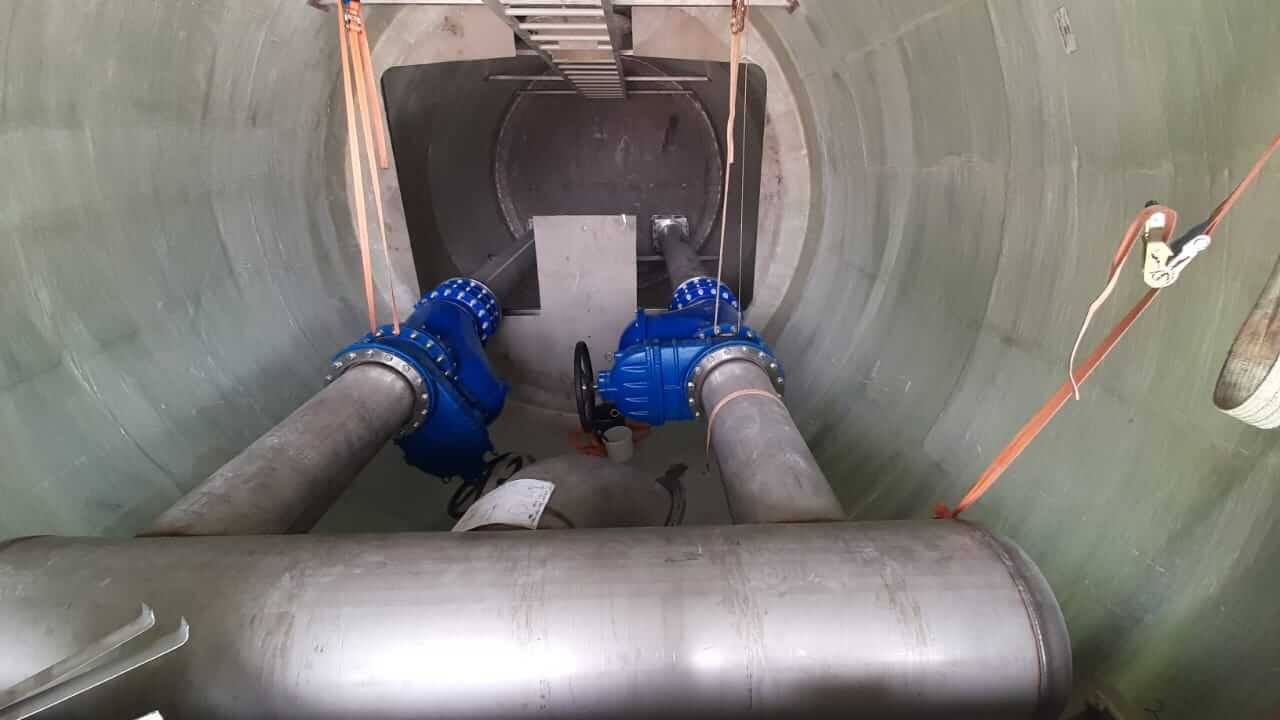

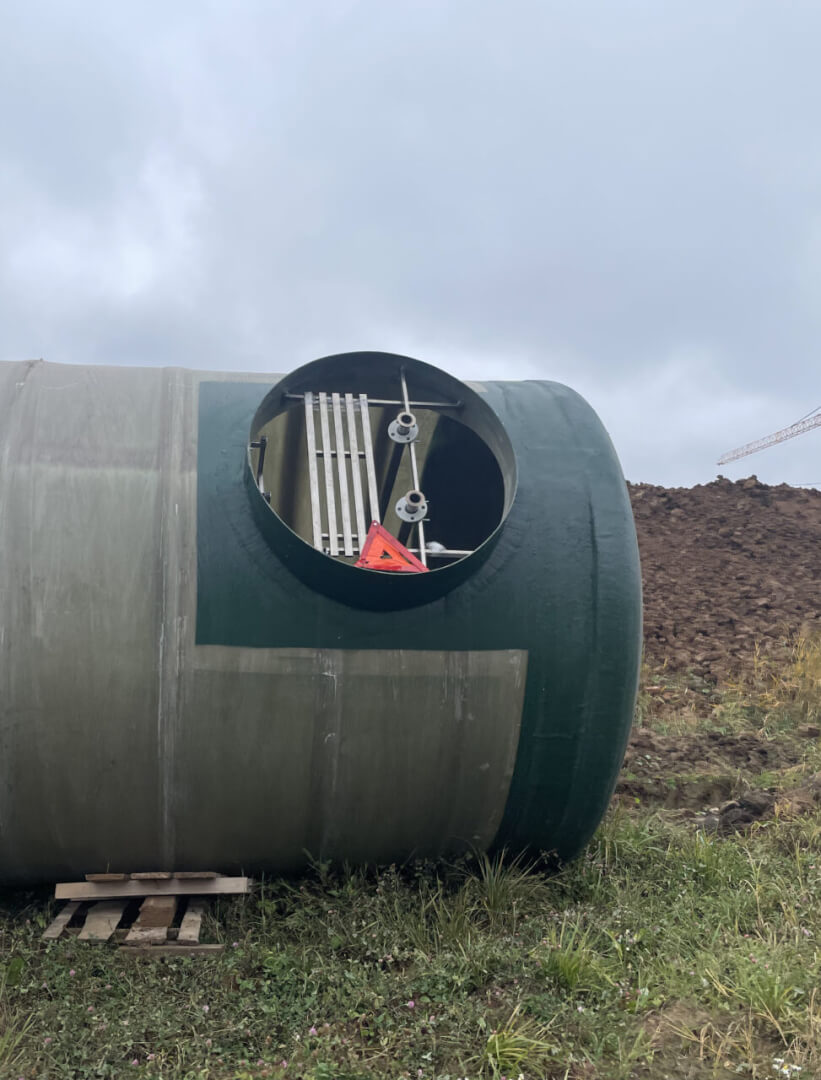

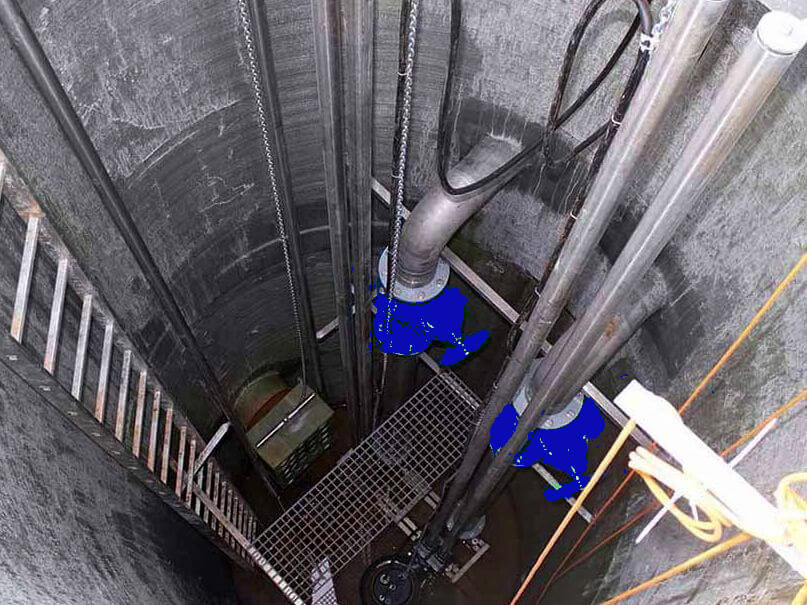

На напорных трубопроводах насосных агрегатов установлены обратные клапаны и запорная арматура, именно они не дают сточным водам попадать обратно в трубопровод. На подводящем трубопроводе располагается корзина, удерживающая крупные отбросы и мусор, чтобы они не попали в насос. Для очистки корзины и обслуживания насоса внутрь установки можно попасть через люк, расположенный в верхней части КНС. Для извлечения насоса и корзины предусмотрены цепи и направляющие трубы, а для того, чтобы спуститься вниз, в колодце станции есть лестница и площадка обслуживания

Включение и выключение насосных агрегатов, а также защита их от сухого хода и подача аварийного сигнала о переполнении КНС происходит по сигналу датчиков уровня. Управление и питание насосов и другого электрического оборудования расположенного в канализационной насосной станции осуществляется от панели управления

Различают следующие типы канализационных насосных станций:

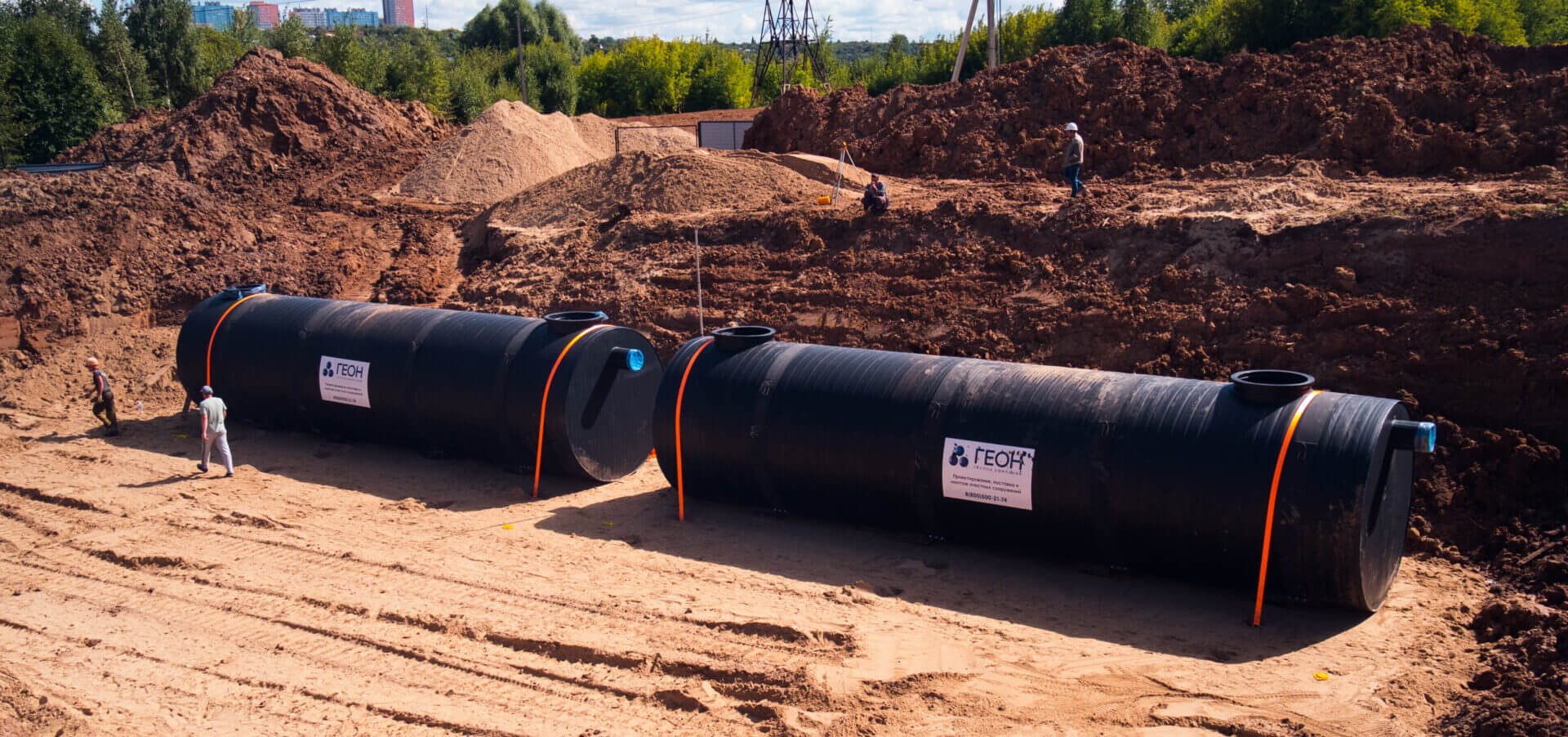

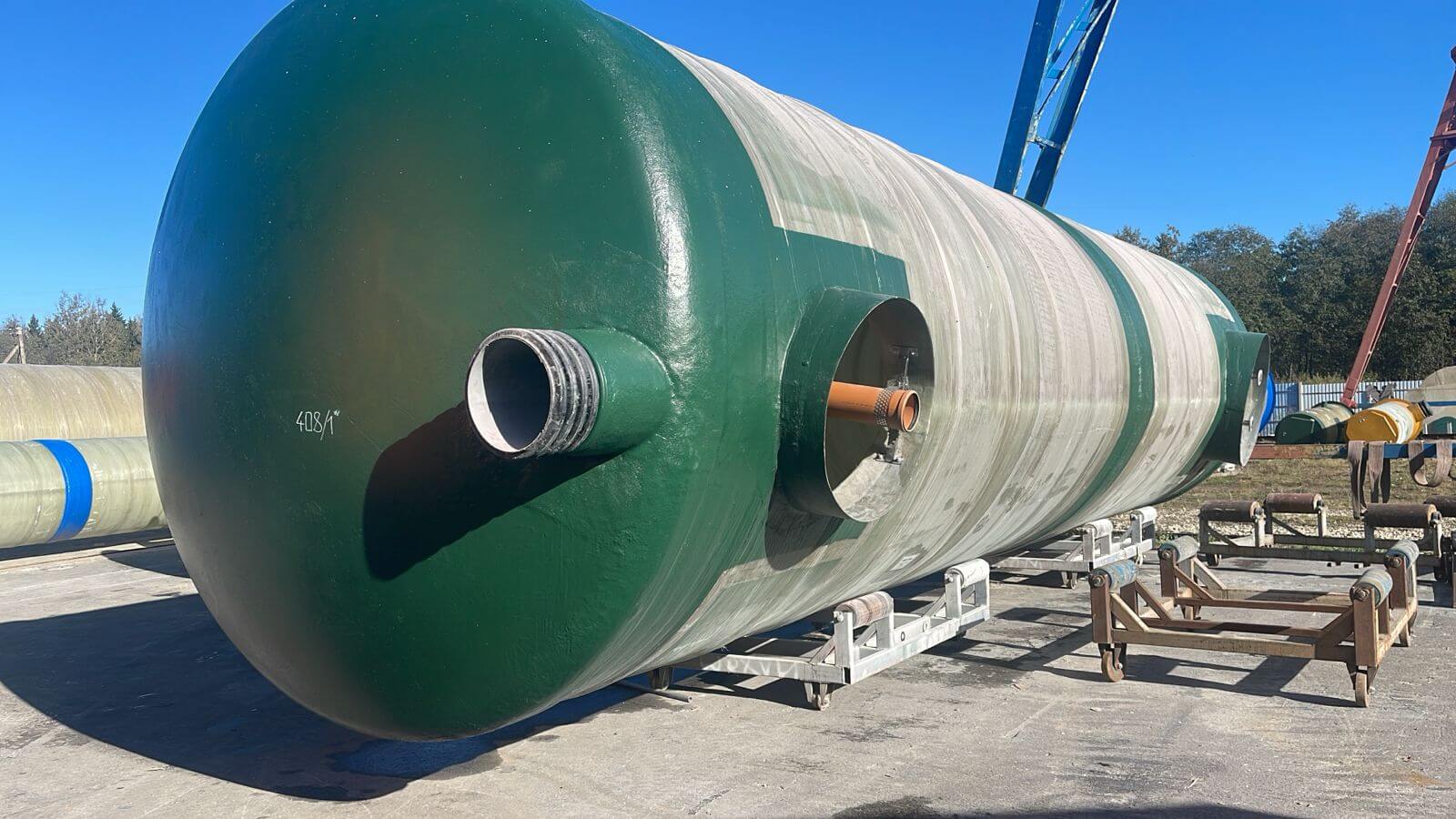

— Горизонтальные емкостные

— Вертикальные емкостные

— КНС с сухой камерой

— КНС с погружными насосами

— КНС с самовсасывающими насосами

— Многокорпусные КНС

— КНС с выносной запорной арматурой

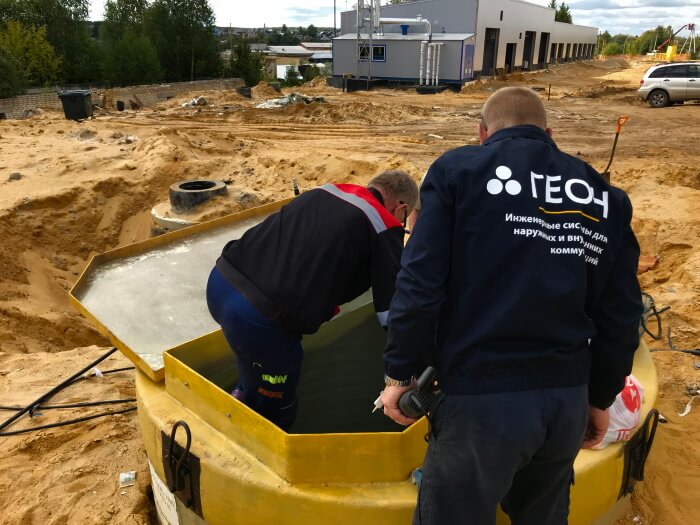

В процессе эксплуатации промышленных установка КНС не требует постоянной работы обслуживающего персонала. Обслуживание корпуса канализационной насосной станции и шкафа управления рекомендуется производить не реже одного раза в год. Сороулавливающая корзина нуждается в очистке по мере необходимости, но не менее одного раза в сутки. Обслуживание КНС заключается в откачке воды и накопившегося осадка, очистить корпус емкости, датчики и другое оборудование от загрязнений и протестировать их работоспособность

Контроль уровня жидкости и управление включением и отключением насосов обеспечивает шкаф управления с помощью датчиков уровня:

Первый
– обеспечивает отключение всех насосных агрегатов и задает минимально возможный уровень подачи жидкости

Второй
– осуществляет включение рабочего насоса, если скорость притока сточной воды ниже производительности агрегата

Третий
– обеспечивает включение резервного насоса при большом объеме стока, чтобы откачивать жидкость с удвоенной производительностью

Четвертый
– подает сигнал в случае аварийных ситуаций, когда насосы не справляются с откачкой быстро прибывающих стоков. Сигнал может быть направлен на пульт диспетчерской

— Возможность удаления промышленных и бытовых сточных вод в любых условиях. Даже если источник находится в подвале или цокольном этаже

— Эффективное предотвращение распространения неприятных запахов

-Возможность использования в регионах со сложными климатическими условиями

— Простой монтаж и демонтаж системы. В том числе, горизонтальная КНС легко устанавливается на сложных грунтах

— Долговечность. При соблюдении правил монтажа и особенностей обслуживания станция прослужит несколько десятилетий

— Экономия энергии. КНС обеспечивает постоянный хороший напор, при этом потребляет меньше электроэнергии

— Простота обслуживания. Техобслуживание КНС требуется не часто, а также требует минимальных затрат как денежных, так и трудовых

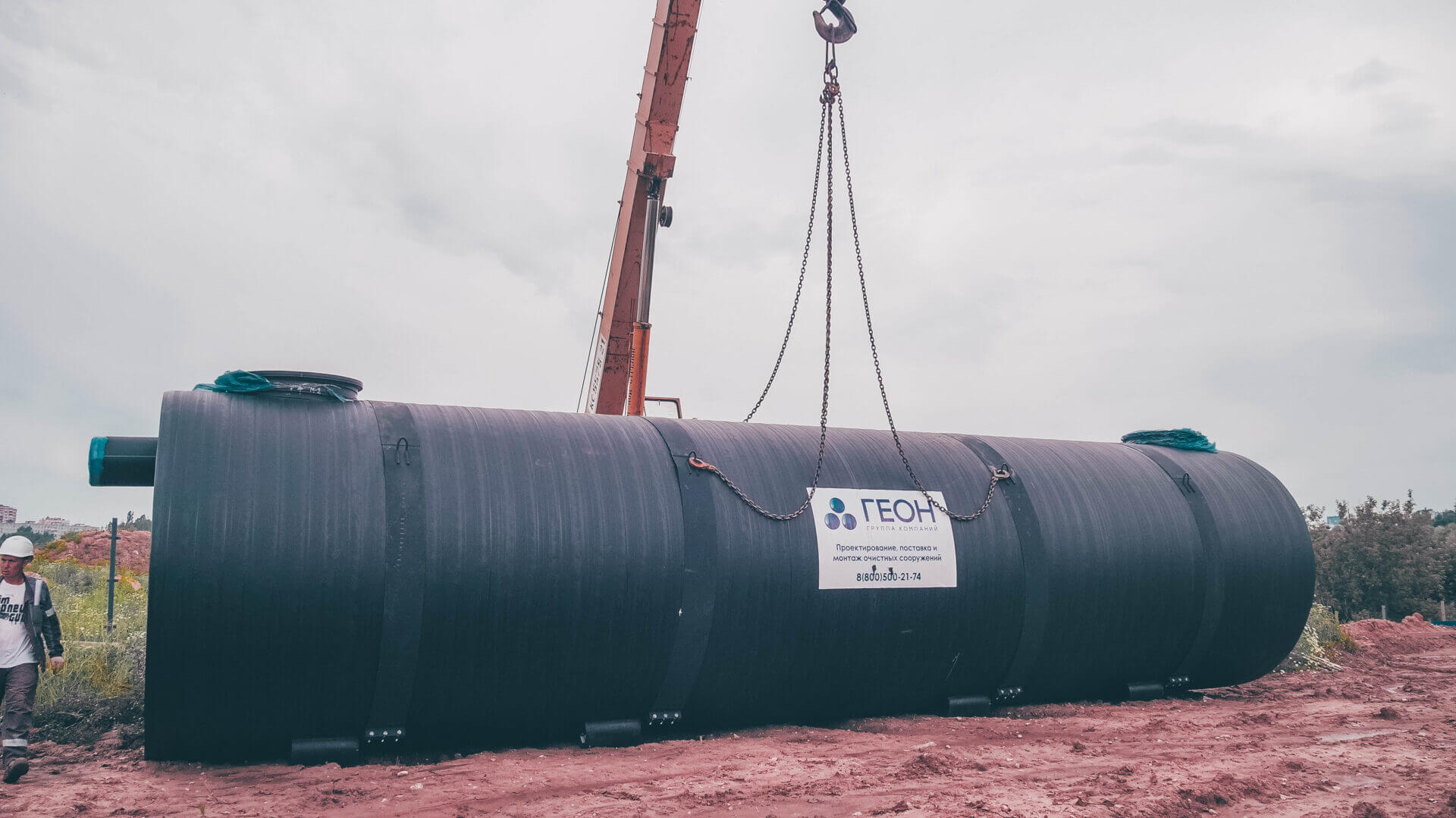

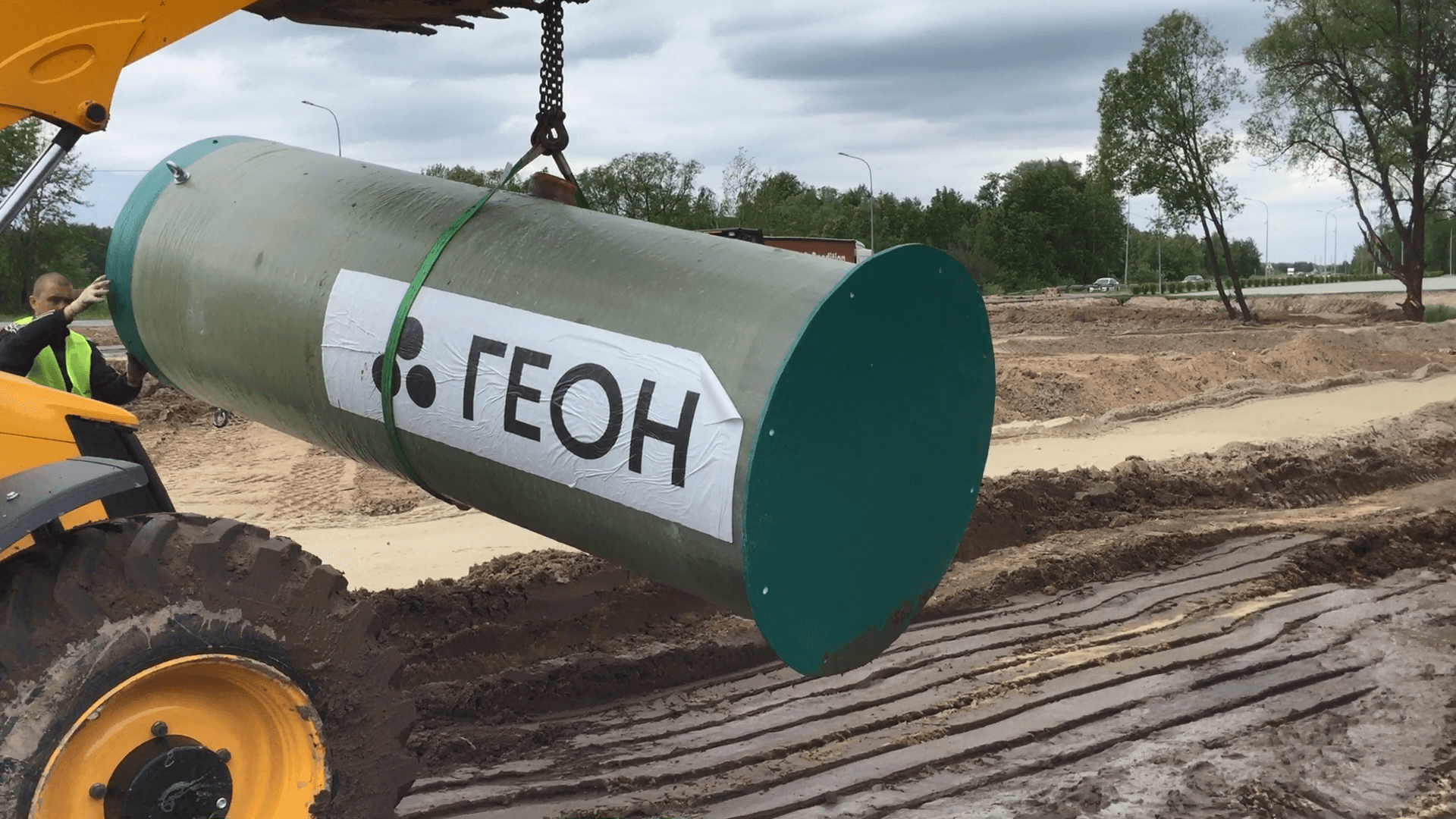

— Выбор места строительства и установки

— Земельные работы, подготовка ямы для резервуара

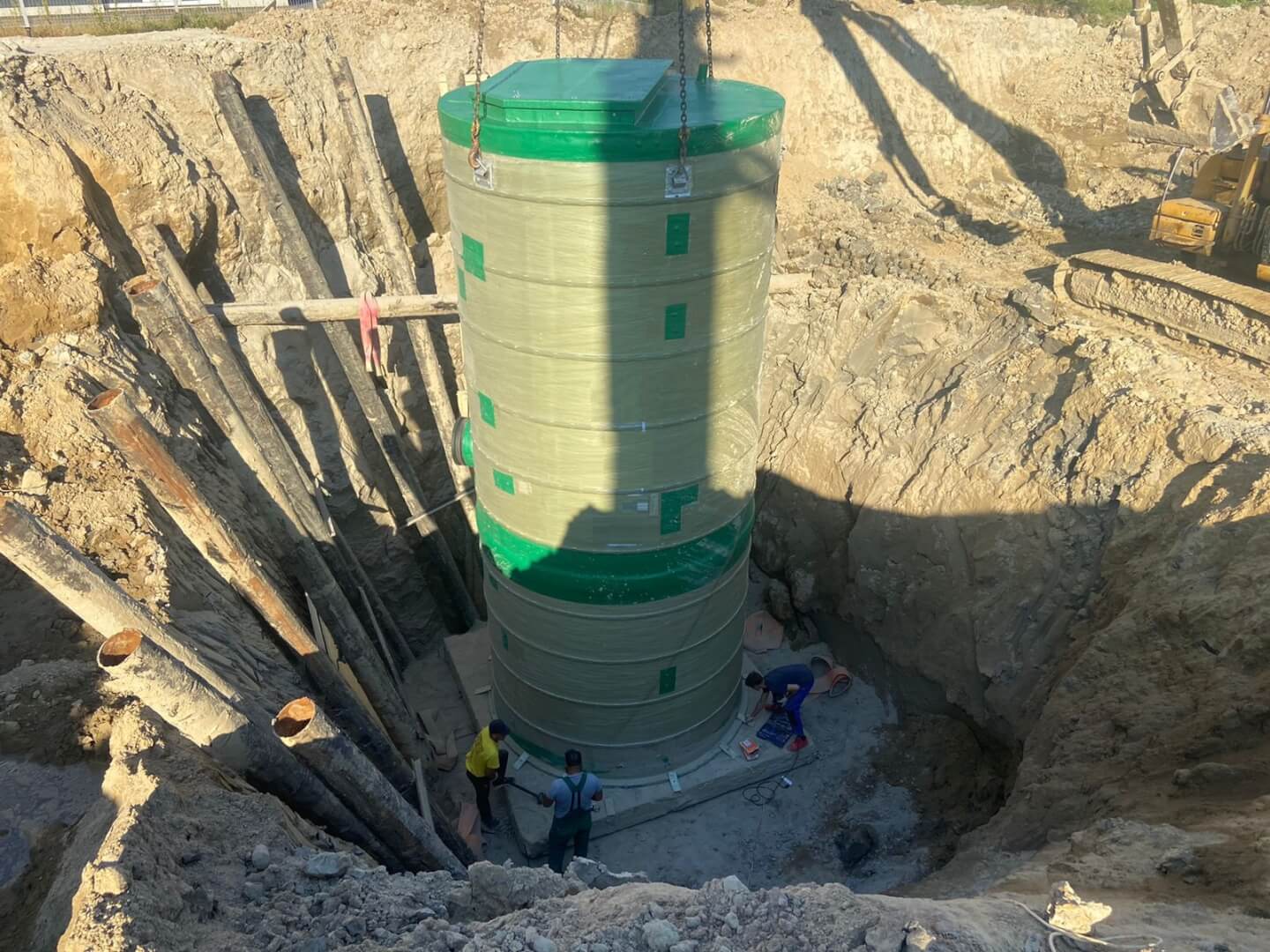

— Установка корпуса КНС на фундаментную плиту

— Закрепление корпуса резервуара КНС к фундаментной плите анкерными болтами

— Поэтапная засыпка установленного корпуса КНС песком

— Подключение трубопроводов

— Пусконаладочные работы

Монтаж КНС должен проводить квалифицированный специалист, так как нарушение правил может привести к повреждению резервуара или подходящих к нему труб

Если вам необходимо подобрать и установить канализационную насосную станцию, вы можете обратиться к нам, позвонив по номеру телефона или написав на почту, контактные данные находятся внизу страницы
