Как работает маслоуловитель для сточных вод

Маслоуловитель (или маслоотделитель) для сточных вод
это элемент системы вентиляции картерных газов, устанавливаемый во впускной тракт автомобиля. Его задача — отфильтровывать пары масла и масляный туман из картерных газов, прежде чем они попадут обратно во впускной коллектор

Основная функция маслоуловителя
очистка картерных газов от масляных фракций. Это предотвращает загрязнение дроссельной заслонки, впускных клапанов и элементов турбины, а также защищает фильтр и другие детали системы
Критически важные защитные функции:

Предотвращение загрязнения
Защищает дроссельную заслонку от масляных отложений
Сохраняет чистоту впускных клапанов
Предотвращает нагар на лопатках турбины

Защита системы фильтрации
Увеличивает ресурс воздушных и топливных фильтров
Снижает нагрузку на систему вентиляции картера

Технологические преимущества
Поддержание стабильного состава топливно-воздушной смеси
Снижение токсичности выхлопных газов
Увеличение межсервисного интервала оборудования

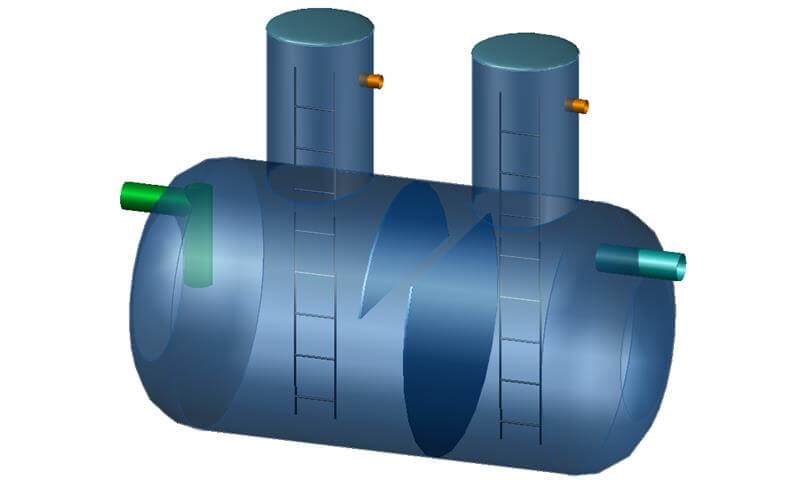

Корпус
Изготавливается из прочных, термостойких и коррозионно-устойчивых материалов — алюминия, нержавеющей стали, ПНД или стеклопластика. Форма может быть цилиндрической или прямоугольной — это зависит от модели и типа двигателя. Корпус герметичен, устойчив к вибрациям и высоким температурам

Входной и выходной патрубки
Через входной патрубок в устройство поступают картерные газы с масляным туманом. После прохождения через внутренние фильтрующие элементы очищенные газы возвращаются в систему через выходной патрубок, ведущий во впускной коллектор двигателя

Внутренние перегородки или лабиринтная система
Внутри маслоуловителя располагаются перегородки, которые изменяют направление потока воздуха и снижают его скорость. Это создаёт условия для выпадения масла в осадок

Коалесцентные или сетчатые фильтры
Часто внутренняя часть дополнена фильтрующим элементом из мелкой металлической сетки или коалесцентных материалов. Они «собирают» мельчайшие капли масла, способствуя их укрупнению и последующему стеканию вниз

Камера сбора масла
В нижней части корпуса предусмотрена ёмкость для сбора отделившегося масла. В некоторых моделях есть сливной кран для удобства обслуживания, а в более продвинутых — прозрачное окошко или индикатор уровня масла

— Предотвращает попадание масла в систему впуска

— Снижает нагар на впускных клапанах

— Улучшает экологические характеристики автомобиля

— Повышает срок службы двигателя и турбокомпрессора

— Легкий монтаж и обслуживание

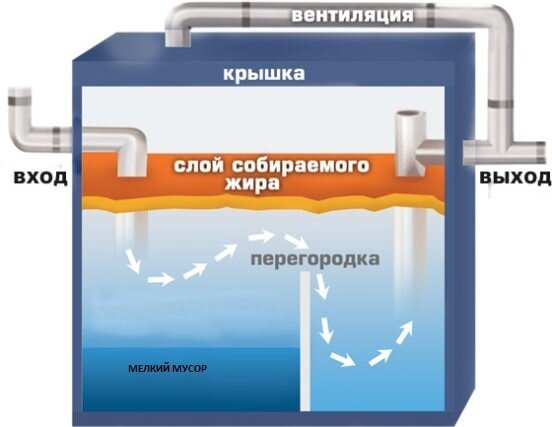

1. Поступление сточных вод
Сточные воды, содержащие жиры, масла, пищевые остатки и взвешенные частицы, поступают в масложироуловитель через входной патрубок. Поток при этом проходит через распределительный отсек, где его скорость значительно уменьшается

2. Замедление потока
Внутри масложироуловителя вода замедляется — это важно, так как процесс разделения компонентов основан на различной плотности веществ. Жиры и масла легче воды, поэтому они начинают всплывать, а более тяжёлые частицы (например, остатки пищи) — оседать на дно

3. Слой жиров и масел поднимается вверх
Жировые и масляные фракции поднимаются к поверхности воды, образуя на ней плёнку. Устройство оборудовано перегородками и успокоительными камерами, которые препятствуют перемешиванию и удерживают загрязнения в верхней части

4. Осадок оседает на дно
Тяжёлые компоненты (частицы пищи, песок и др.) оседают в нижней камере — шламосборнике. Это предотвращает их вынос вместе с очищенной водой

5. Вывод очищенной воды
Очищенная от жиров и твёрдых примесей вода переливается через переливной лоток или патрубок во второй отсек, откуда может поступать дальше — в систему канализации или на дополнительные этапы очистки

6. Удаление жира и осадка
Периодически накопившиеся жиры удаляются вручную или автоматически через сливной патрубок или специальную камеру, а осадок — из шламосборника. Некоторые модели оснащаются системой подогрева, чтобы облегчить удаление застывших жиров

Маслоуловители используются:

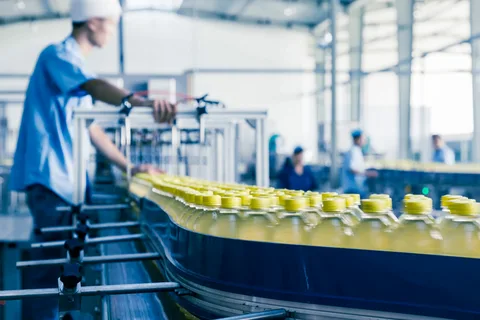

Пищевая промышленность

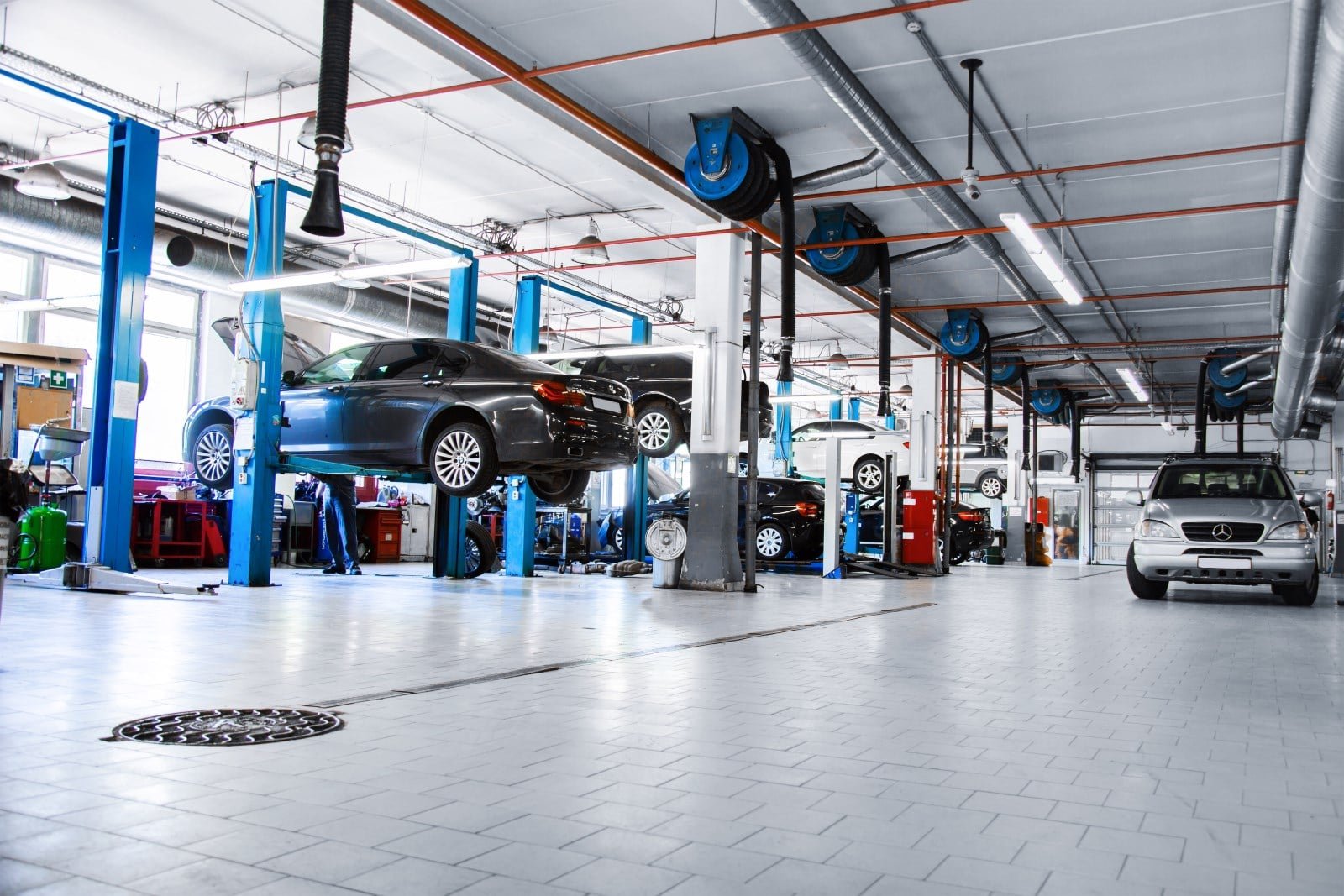

СТО

Автомойки

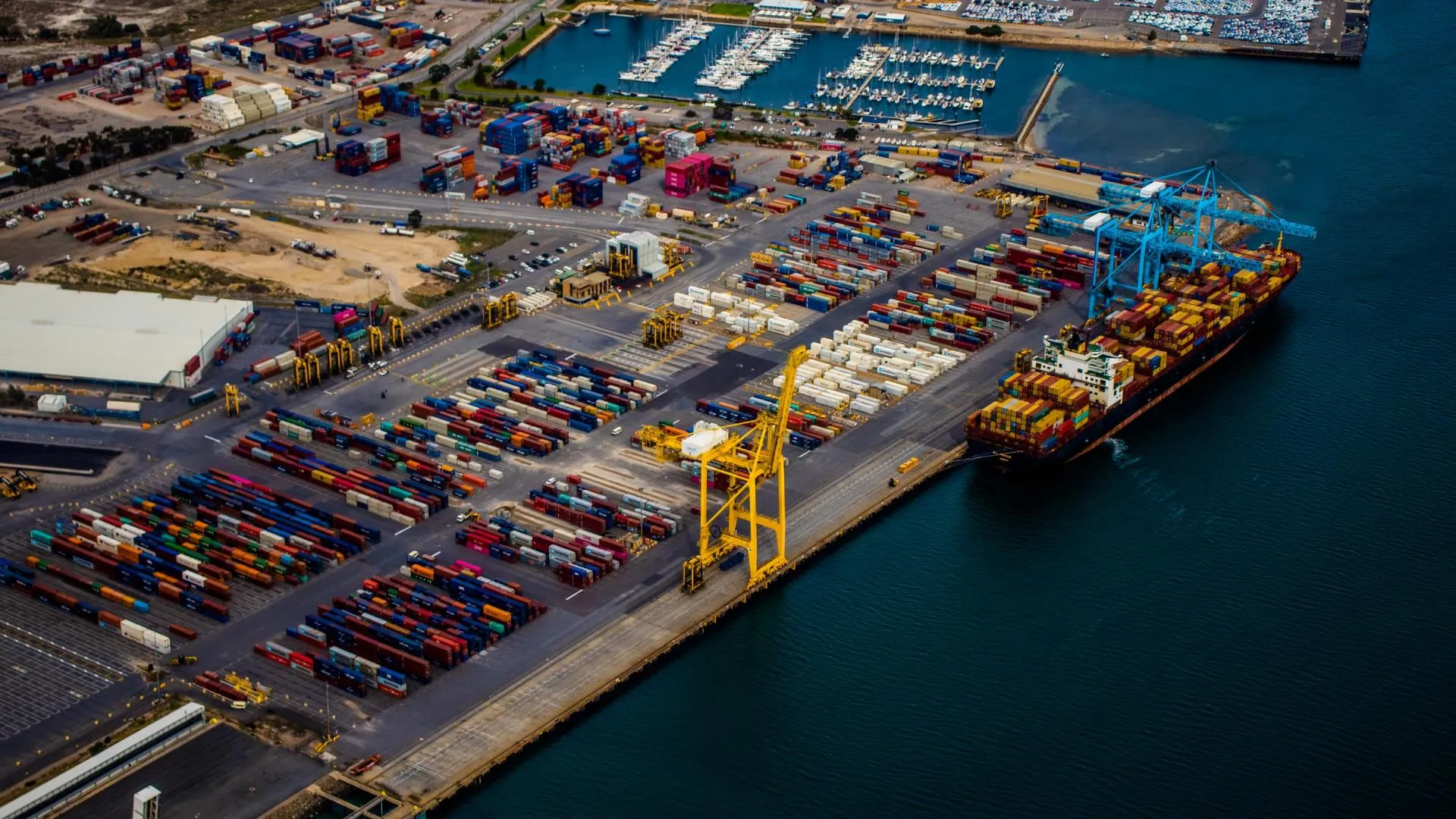

Порты

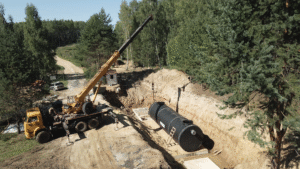

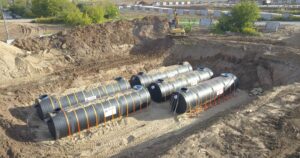

Монтаж маслоуловителя
ключевой этап, от которого зависит его эффективность и надёжность работы. Установка может выполняться внутри помещения (на полу или под мойкой) либо наружно — в приямок под землёй. Выбор способа зависит от производительности оборудования, условий эксплуатации и объёма сточных вод

Подготовка основания
Выбирается площадка с учётом габаритов и массы маслоуловителя (в заполненном состоянии)
Поверхность основания выравнивается, при необходимости заливается бетонная подушка (особенно при подземной установке)
Основание должно быть горизонтальным и устойчивым к нагрузкам

Размещение оборудования
Маслоуловитель устанавливается в заранее подготовленный приямок или на пол (внутри помещения)
Устройство должно быть легкодоступно для обслуживания — важно обеспечить доступ к крышке, отстойной камере, отводам и фильтрам

Подключение трубопроводов
Подводящий и отводящий трубопроводы подсоединяются к соответствующим патрубкам (обычно — вход сверху, выход снизу)
Обеспечивается плотное соединение, исключающее протечки
Устанавливаются обратные клапаны и ревизионные отводы (по необходимости)
Важно соблюсти уклон трубопровода (обычно 2–3%), чтобы обеспечить самотёк жидкости

Гидравлическая проверка
Перед запуском в эксплуатацию проводится пробный пуск
Маслоуловитель наполняется водой, проверяется герметичность всех соединений и работоспособность внутренних камер
Также проводится тестовая подача сточных вод — проверяется, не происходит ли перелив или заиливание

Опции и автоматизация (при необходимости)
В зависимости от модели могут устанавливаться:
Сигнализаторы уровня жира
Автоматические насосы для удаления осадка
Системы подогрева, чтобы предотвращать застывание масел
Фильтры тонкой очистки или коалесцентные кассеты

Пусконаладка и ввод в эксплуатацию
Выполняется настройка всех узлов.
Персоналу объясняется порядок эксплуатации и график обслуживания.
Устройство вводится в постоянную работу

Маслоуловители производятся из:

Нержавеющей стали — для усиленной эксплуатации

ПНД-пластика — бюджетный и устойчивый к температуре

Стеклопластика — при необходимости усиленной герметизации

Техническое задание (ТЗ)

Анализ состава и объема сточных вод
Определение требований к степени очистки
Учет особенностей производственного процесса
Изучение нормативной базы (СанПиН, ГОСТ, отраслевые стандарты)

Расчет параметров

Определение производительности (м³/час)
Расчет времени отстаивания
Подбор оптимальной конструкции (горизонтальная, вертикальная, радиальная)
Выбор материалов (ПНД, стеклопластик, нержавеющая сталь)

Конструкторская разработка

Создание 3D-модели оборудования
Проработка узлов:
— Камера отстаивания
— Коалесцентные модули
— Скиммерные устройства
— Система удаления осадка
Проверка на соответствие требованиям безопасности

Технико-экономическое обоснование

Сравнение вариантов исполнения
Расчет стоимости изготовления и монтажа
Оценка сроков окупаемости

Разработка рабочей документации

Чертежи общего вида
Схемы подключения
Спецификации оборудования
Инструкции по монтажу и эксплуатации

Прототипирование и испытания

Изготовление опытного образца
Тестовые запуски с контрольными замерами
Корректировка конструкции при необходимости

Внедрение

Шеф-монтаж на объекте
Пуско-наладочные работы
Обучение персонала

Плюсы промышленного маслоуловителя:
Высокая эффективность очистки. Удаляет до 95% масел, жиров и нефтепродуктов из сточных вод — снижает нагрузку на последующие стадии очистки
Надёжность в работе. Приспособлен к длительной непрерывной эксплуатации в тяжёлых условиях — на автомойках, промышленных предприятиях, СТО, в цехах
Автоматизация процессов. Может быть оснащён датчиками уровня, насосами, подогревом и системой самоочистки
Разнообразие конструкций и материалов. Производится из ПНД, стеклопластика, стали — выбор под конкретные задачи, объёмы и агрессивность среды
Снижение риска засоров и аварий. Фильтрует масло до того, как оно попадает в канализацию — снижает износ трубопроводов и насосов
Соответствие нормам и экостандартам. Использование маслоуловителей помогает пройти экологические проверки и избежать штрафов

Минусы промышленного маслоуловителя:
Первоначальные затраты. Стоимость оборудования и монтажа выше, чем у бытовых аналогов
Необходимость регулярного обслуживания. Требуется чистка, откачка осадка и контроль состояния фильтров
Требования к монтажу. Нужна подготовленная площадка, возможны земляные работы, особенно при подземной установке
Зависимость от условий эксплуатации. Эффективность может снижаться при резком изменении расхода сточных вод или при нестандартных загрязнителях
