Принцип работы ленточного вакуум-фильтра

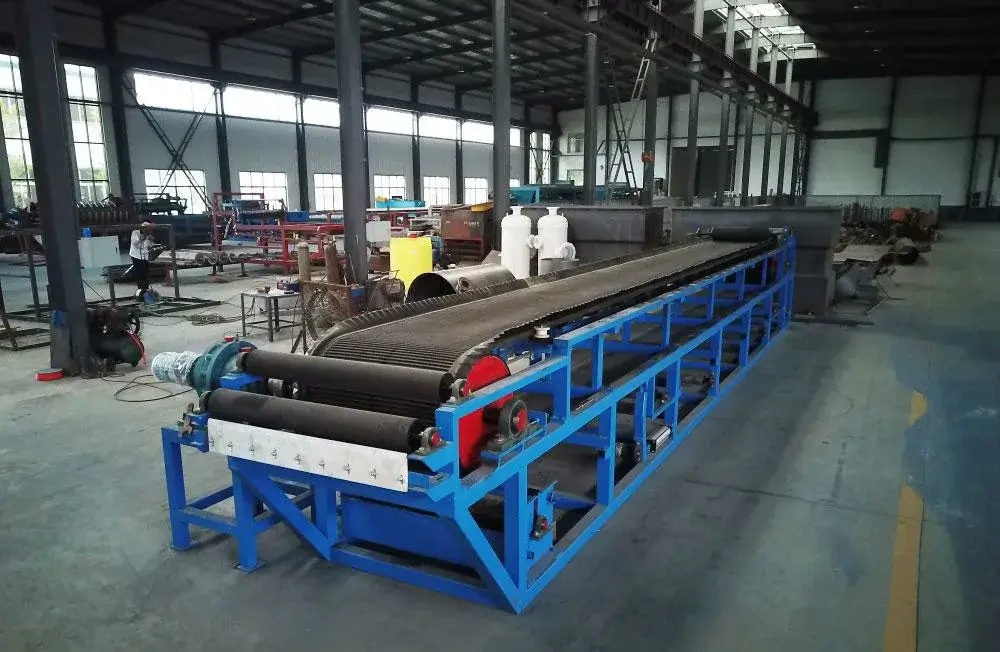

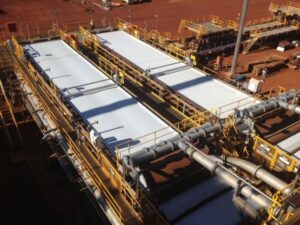

Ленточный вакуум-фильтр
это оборудование непрерывного действия, предназначенное для разделения жидких и твердых фаз путем фильтрования под разрежением. Основу конструкции составляет движущаяся фильтровальная лента, через которую происходит удаление жидкости и задержка твердых частиц

Этот вид фильтров широко применяется в промышленности благодаря своей высокой эффективности, скорости обработки и способности работать с различными типами суспензий

Данные виды фильтров используются для осушения твердых частиц, удаления примесей и получения очищенного фильтрата. Они обеспечивают эффективное разделение фаз при низком давлении, что позволяет минимизировать потери ценных материалов и улучшить качество конечного продукта

Основные функции:

— Обеспечение непрерывного процесса фильтрования

— Удаление влаги из осадков

— Очистка жидкостей от твердых примесей

— Разделение компонентов с высокой точностью

Данный вид оборудования активно используется в следующих отраслях:

Химическая промышленность
фильтрование, осушение осадков, отделение реагентов

Горнодобывающая отрасль
обезвоживание рудных концентратов, фильтрация хвостов

Металлургия
обработка шламов, очистка технологических жидкостей

Пищевая промышленность
отделение жидкой фазы при производстве сахара, крахмала, желатина

Фармацевтика
очистка лекарственных растворов, получение активных компонентов

Экология и водоочистка
обезвоживание осадков сточных вод, очистка промышленных стоков

Высокая производительность – непрерывный процесс фильтрования обеспечивает быструю обработку больших объемов

Гибкость применения – может работать с различными типами, включая сложные химические смеси

Эффективное обезвоживание – низкое давление обеспечивает равномерное удаление жидкости из осадка

Экономичность – минимальные затраты энергии по сравнению с другими видами фильтрования

Автоматизация процесса – возможность интеграции в технологические линии с минимальным участием оператора

Минимальная потеря фильтруемых материалов – что особенно важно для дорогостоящих веществ

Основные материалы, используемые при изготовлении фильтра:

Фильтровальная лента
изготавливается из синтетических тканей, устойчивых к химическим веществам и механическому износу

Корпус и конструктивные элементы
нержавеющая сталь, углеродистая сталь с антикоррозионным покрытием или пластик

Вакуумная система
элементы из устойчивых к агрессивным средам материалов (например, полимеры, композитные сплавы)

Ролики и направляющие
алюминий или нержавеющая сталь для повышения долговечности

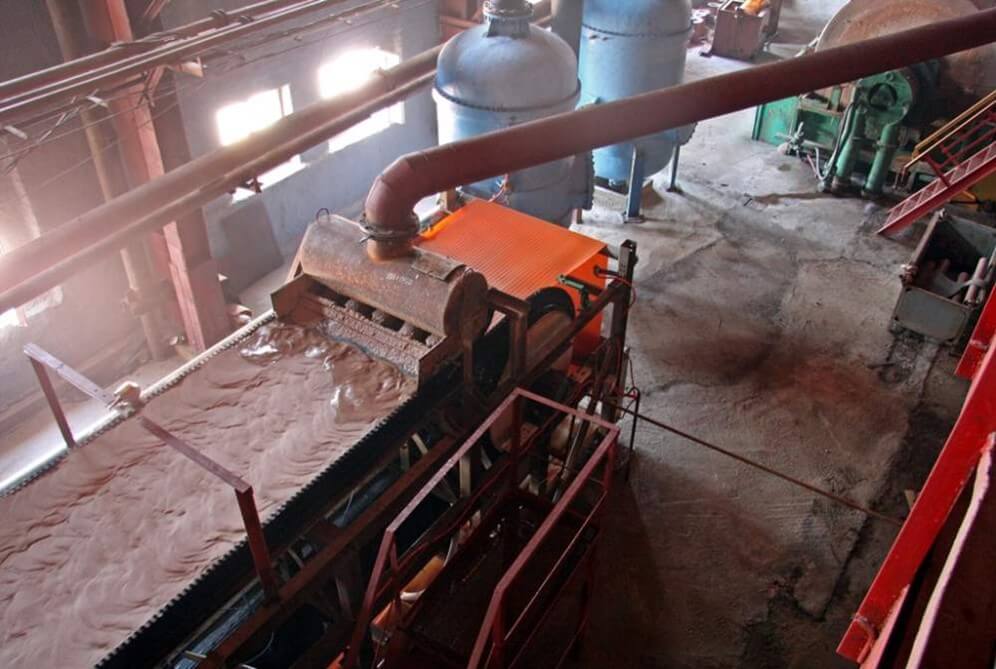

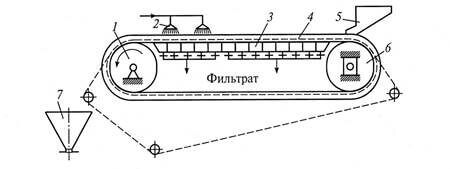

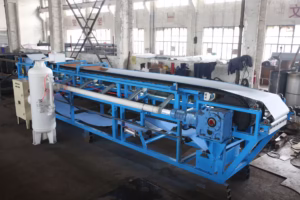

Рабочий процесс ленточного вакуум-фильтра делится на несколько ключевых зон:

Зона подачи суспензии – смесь подается на движущуюся фильтровальную ленту, равномерно распределяясь по ее поверхности

Зона фильтрования – под фильтрующей лентой создается разрежение, благодаря чему жидкость проходит через поры ткани, а твердые частицы остаются на поверхности

Зона промывки осадка – при необходимости на слой осадка подается промывная жидкость для удаления примесей или ценных компонентов

Зона удаления осадка – после отделения жидкости осадок механически счищается с ленты

Зона регенерации ленты – фильтровальная ткань промывается и возвращается в рабочий цикл

Этот метод позволяет достичь высокой степени обезвоживания при минимальном расходе энергии

Подготовка к монтажу
Перед установкой оборудования необходимо:
— Проверить соответствие размеров фильтра проектным параметрам
— Подготовить монтажную площадку (фундамент, крепежные элементы, подвод коммуникаций)
— Разработать схему подключения вакуумной системы, привода и промывных линий
— Подготовить необходимые инструменты и комплектующие

Установка несущей конструкции
Ленточный вакуум-фильтр состоит из металлической рамы, на которой крепятся основные элементы:
— Ведущий и натяжной ролики
— Фильтровальная лента
— Вакуумная камера
— Система промывки и удаления осадка
Каркас должен быть надежно зафиксирован на фундаменте с учетом возможных вибраций и нагрузок

Монтаж фильтровальной ленты
— Лента аккуратно натягивается на барабанные ролики
— Регулируется степень натяжения, обеспечивая равномерное прилегание к контактным поверхностям
— Проверяется соосность движения, исключая перекосы и смещение ленты во время работы

Подключение вакуумной системы
— Вакуумный насос соединяется с вакуумной камерой
— Устанавливаются трубопроводы для отвода фильтрата
— Проверяется герметичность соединений и исправность вакуумного оборудования

Установка системы подачи
— Монтируется распределительная система подачи на фильтровальную ленту
— Настраивается равномерное распределение потока жидкости по ширине ленты
— При необходимости устанавливаются устройства для предварительного сгущения осадка

Подключение системы промывки и удаления осадка
— Устанавливаются форсунки или трубопроводы для подачи промывной жидкости
— Настраивается система очистки фильтровальной ленты
— Монтируются механизмы удаления осадка, такие как скребки или вибрационные системы

Подключение привода и автоматики
— Приводной двигатель закрепляется и соединяется с ведущим валом
— Настраивается система управления скоростью ленты
— Устанавливаются датчики давления, скорости, натяжения и контроля уровня жидкости
— Осуществляется подключение к системе управления и настройка параметров работы

Проведение тестового запуска
— Проверяется корректность движения ленты, работоспособность вакуумной системы и эффективность отвода фильтрата
— Тестируется система промывки и очистки ленты
— Регулируются параметры фильтрования: скорость ленты, уровень вакуума, давление промывной жидкости

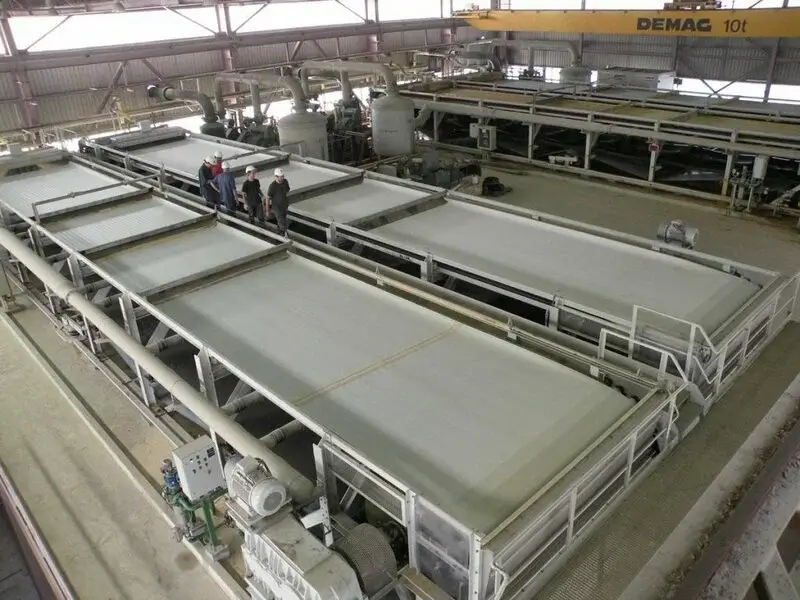

Ленточный вакуумный фильтр состоит из нескольких ключевых узлов:

Фильтровальная лента – движется по рабочей поверхности и пропускает жидкость, задерживая твердые частицы

Ведущие и направляющие ролики – обеспечивают натяжение и движение ленты

Вакуумная камера – создает разрежение, способствующее удалению жидкости

Система подачи – равномерно распределяет смесь по ленте

Механизм очистки ленты – промывает фильтровальную ткань для повторного использования

Приводная система – регулирует скорость перемещения ленты

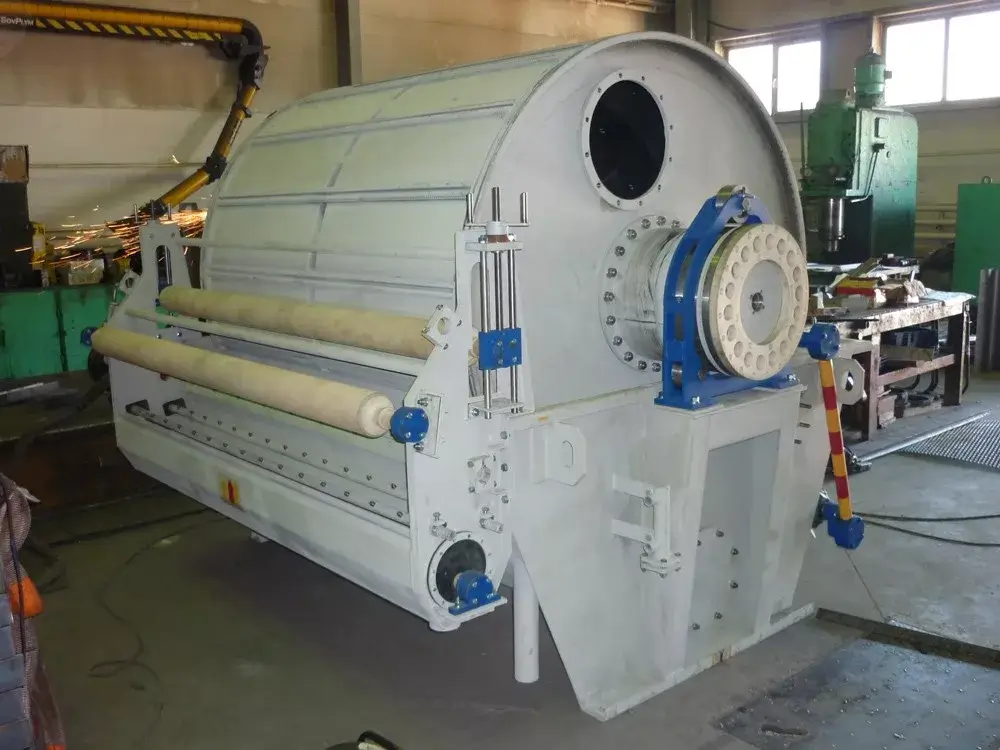

Барабанные вакуумные фильтры
Эти фильтры активно используются в химической и горнодобывающей промышленности для удаления влаги из суспензий. Их основное отличие — наличие вращающегося барабана, покрытого фильтрующим материалом, на поверхности которого происходит процесс разделения фаз

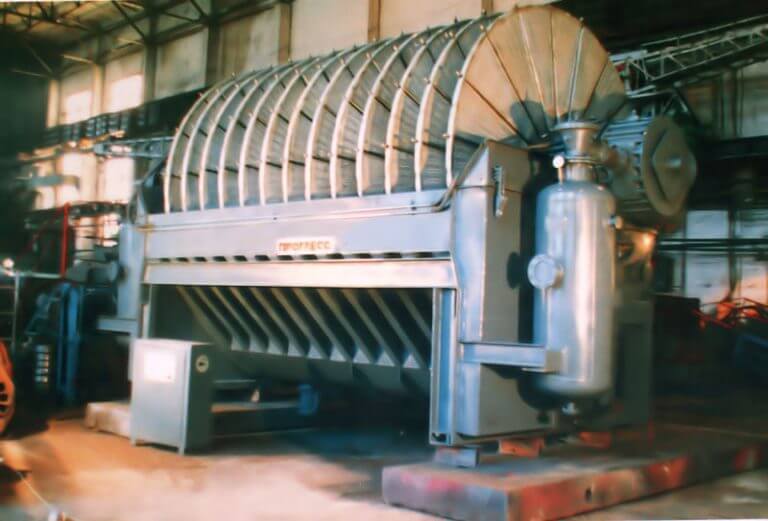

Дисковые вакуумные фильтры
Предназначены для фильтрации тонкодисперсных суспензий. В их конструкции предусмотрены вращающиеся диски, частично погруженные в жидкость, на поверхности которых оседает осадок, а фильтрат проходит через поры фильтрующего материала

Для установки ленточного вакуум-фильтра требуется помещение, соответствующее следующим требованиям:

— Достаточное пространство для монтажа, эксплуатации и технического обслуживания
— Прочный и ровный бетонный пол с фундаментом под фильтровальный стол
— Наличие электроснабжения с необходимыми параметрами мощности
— Система отвода сточных вод и эффективный дренаж
— Обеспечение вентиляции, а при необходимости – отопления

Помещение должно создавать комфортные и безопасные условия для работы с оборудованием

— Физико-химические характеристики фильтруемой среды

— Необходимую производительность по твердому веществу и фильтрату

— Требуемую степень обезвоживания осадка

— Концентрацию твердой фазы в суспензии

— Размерный состав твердых частиц

— Скорость оседания частиц в суспензии

Для повышения эффективности работы ленточных вакуумных фильтров выполняют следующие мероприятия:

— Замена фильтровальной ленты на более современный материал

— Установка вакуумного насоса с большей производительностью

— Автоматизация системы управления и мониторинга

— Оптимизация рабочих режимов

— Улучшение системы регенерации ленты

Такие меры позволяют значительно увеличить производительность оборудования и снизить эксплуатационные расходы

Для быстрого устранения неисправностей и проведения плановых ремонтов необходимо иметь в наличии следующие запасные части:

— Комплекты фильтровальных и несущих лент

— Подшипники для приводных барабанов

— Уплотнительные прокладки для вакуумной системы

— Запасные элементы для вакуумных насосов

— Наборы ремонтных инструментов

Все запчасти должны соответствовать техническим требованиям завода-изготовителя

Ленточные вакуум-фильтры успешно конкурируют с барабанными и дисковыми фильтрами благодаря своей эффективности, гибкости и экономичности . Они обеспечивают непрерывный процесс фильтрования, позволяют работать с различными типами суспензий и оптимизируют производственные процессы. Высокая скорость работы, минимальные потери материалов и возможность полной автоматизации делают этот тип оборудования незаменимым в промышленных отраслях
