Скорость движения жидкости во флокуляторе

На этапе физико-химической очистки промышленных стоков одним из самых важных агрегатов является флокулятор – аппарат, предназначенный для формирования крупных, устойчивых хлопьев из мельчайших взвешенных частиц. Трубный флокулятор, или трубчатый флокулятор, занимает особое место в процессе очистки сточной воды благодаря своей компактности, эффективности и простоте управления

В этой статье мы подробно разберем, как правильно рассчитать и подобрать флокулятор для очистки воды, сфокусировавшись на центральном параметре – скорости движения жидкости

Флокуляция – это завершающий этап коагуляционно-флокуляционной обработки воды. После дозирования реагента (коагулянта) и его быстрого перемешивания в смесителе, поток воды поступает в камеру хлопьеобразования – флокулятор. Здесь создаются условия для медленного и ламинарного перемешивания, при котором микроскопические частицы (микрохлопья) сталкиваются и объединяются в крупные, плотные хлопья, легко удаляемые из воды отстаиванием, флотацией или фильтрацией.

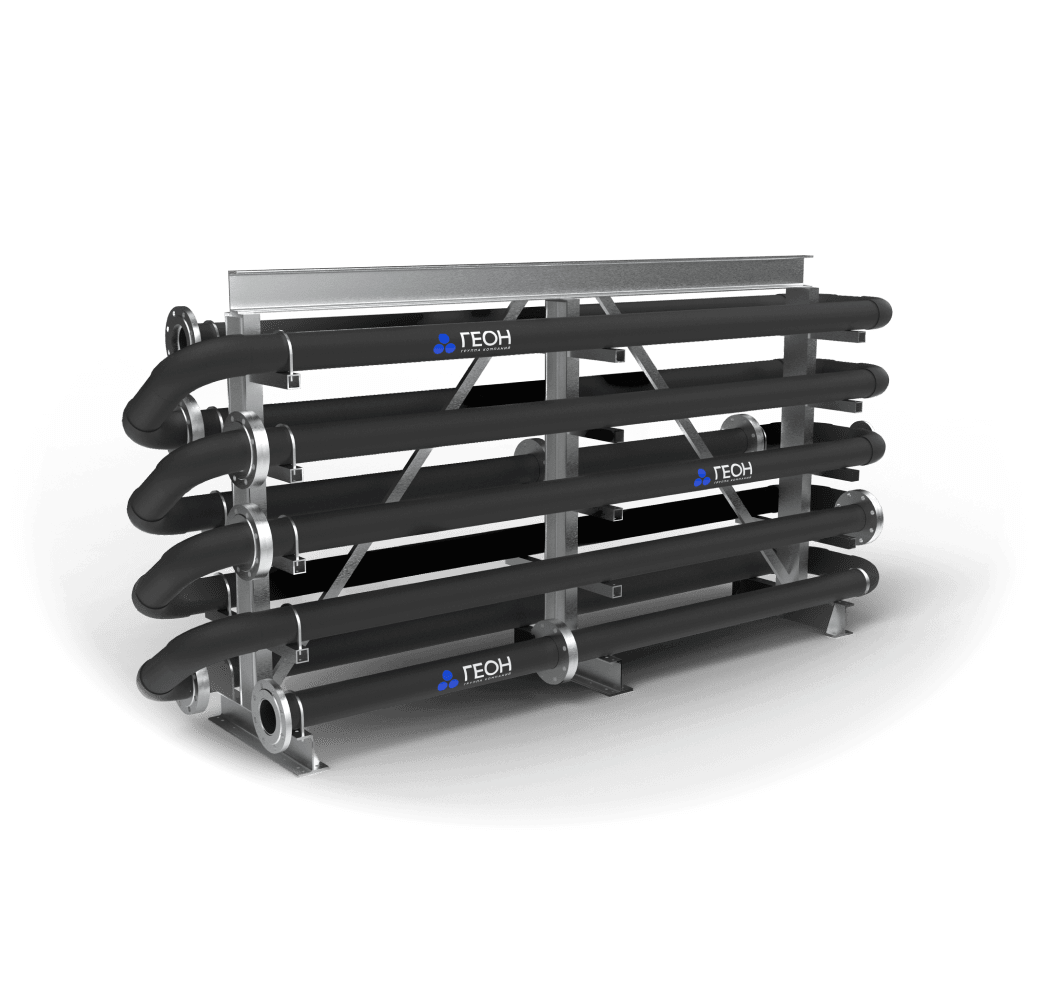

Трубчатый флокулятор представляет собой систему труб или каналов, в которых движение потока воды и процесс хлопьеобразования происходят за счет гидродинамики, без механических перемешивающих устройств (или с минимальным их использованием). Он особенно эффективен в компактных технологических схемах.

1. По ориентации: вертикальные и горизонтальные.

2. По принципу действия:

   • Статические (пассивные): Перемешивание загрязненной воды происходит за счет турбулентности, создаваемой геометрией труб (изгибы, диафрагмы, лабиринты) или специальными вставками – статическими смесителями. Первый статический смеситель часто устанавливается для интенсификации процесса очистки воды.

   • Динамические (механические): В трубный контур встраиваются низкооборотные мешалки. Интенсивность перемешивания регулируется сокращением числа оборотов мешалок по ходу аппарата.

3. По изменению интенсивности перемешивания: с постоянным или переменным градиентом скорости. В наиболее эффективных аппаратах интенсивность уменьшается по ходу потока (или уменьшающейся по ходу воды), что достигается либо сокращением числа оборотов мешалок, либо изменением сечения и геометрии каналов.

Ключевая задача проектирования – обеспечить оптимальный режим движения воды в трубе для образования прочных хлопьев без их разрушения.

1. Основные параметры для расчета

• Расход жидкости (Q, м³/с): Исходный данные для определения размеров аппарата.

• Время пребывания (T, мин): Обычно составляет 15-30 минут для завершения флокуляции.

• Градиент скорости (G, с⁻¹): Наиболее важный технологический параметр, характеризующий интенсивность перемешивания. Для флокуляции оптимален диапазон 20-80 с⁻¹, причем значение должно уменьшаться по ходу воды.

• Скорость движения воды (V, м/с): Вторичный, но критически важный гидравлический параметр, производный от других расчетов.

Почему важно правильно рассчитать скорость движения воды?

Некорректная скорость движения воды во флокуляторе приводит к технологическим сбоям:

• Слишком высокая скорость (турбулентный режим): Разрушает уже сформировавшиеся хлопья, ухудшая последующее осаждение. Рост скорости потока увеличивает градиент скорости G.

• Слишком низкая скорость: Не обеспечивает необходимой частоты столкновений частиц, приводит к выпадению осадка в самом флокуляторе, заиливанию аппарата.

Основой является гидравлический расчет.

• Расчет необходимого объема (V_ф):
  V_ф = Q * T

• Подбор конфигурации и сечения труб: Исходя из доступного пространства, выбирается диаметр и количество параллельных линий. Для трубного флокулятора важно обеспечить ламинарный или слабо турбулентный режим движения жидкости.

• Расчет скорости движения воды в трубе (V):
  V = Q / S, где S – суммарная площадь живого сечения труб.
  Оптимальная скорость воды в трубе на флокуляционной стадии обычно лежит в диапазоне 0.1 — 0.3 м/с.

• Проверка градиента скорости (G): Для трубного аппарата градиент скорости, создаваемый трением о стенки, рассчитывается по формуле:
  G = sqrt( (ρ * g * h) / (μ * T) ), где
  ρ – плотность воды,
  g – ускорение свободного падения,
  h – потери напора на трение в трубах,
  μ – динамическая вязкость,
  T – время пребывания.

  Потери напора (h) напрямую зависят от скорости движения жидкости в трубопроводе, длины, диаметра и шероховатости труб. Если расчетный G выходит за пределы оптимального диапазона, конфигурацию аппарата (длину, диаметр, количество изгибов) необходимо корректировать.

  Для механических флокуляторов с мешалками градиент скорости рассчитывается через мощность, затрачиваемую на перемешивание, и объем камеры.

В многосекционных аппаратах с мешалками ключевым принципом является постепенное снижение интенсивности перемешивания. Это достигается:

• Сокращением числа оборотов мешалок от первой секции к последней.

• Увеличением площади их лопастей (или воды площади их лопастей) для сохранения эффективности перемешивания при меньших оборотах.
  Число мешалок принимают обычно 3-5, а скорость движения воды между перегородками секций поддерживают на минимальном уровне, чтобы не разрушать хлопья.

Практические инструменты для расчета

• Формулы для расчета можно найти в специализированной литературе по очистке воды.

• Гидравлический расчет удобно выполнять с помощью инженерных калькуляторов или программ (от простого Microsoft Word с формулами до сложных САПР).

• Онлайн-калькулятор, предлагаемый многими производителями оборудования (например, при запросе купить флокулятор), позволяет получить предварительную оценку параметров, но не заменяет детального проектирования.

Флотаторы представляют собой ключевое оборудование для глубокой очистки воды. Основной процесс заключается в сепарации взвешенных частиц, жиров и масел путем насыщения воды мелкими пузырьками воздуха. Прилипая к загрязнениям, пузырьки поднимают их на поверхность, образуя плотный пенный слой.

Эффективность очистки воды напрямую зависит от подготовки потока. Часто обязательным предварительным этапом является коагуляции. Введение специальных реагентов на стадии коагуляции позволяет объединить мелкодисперсные части в более крупные хлопья. Без этого процесс флотации для многих типов воды будет недостаточно эффективным.

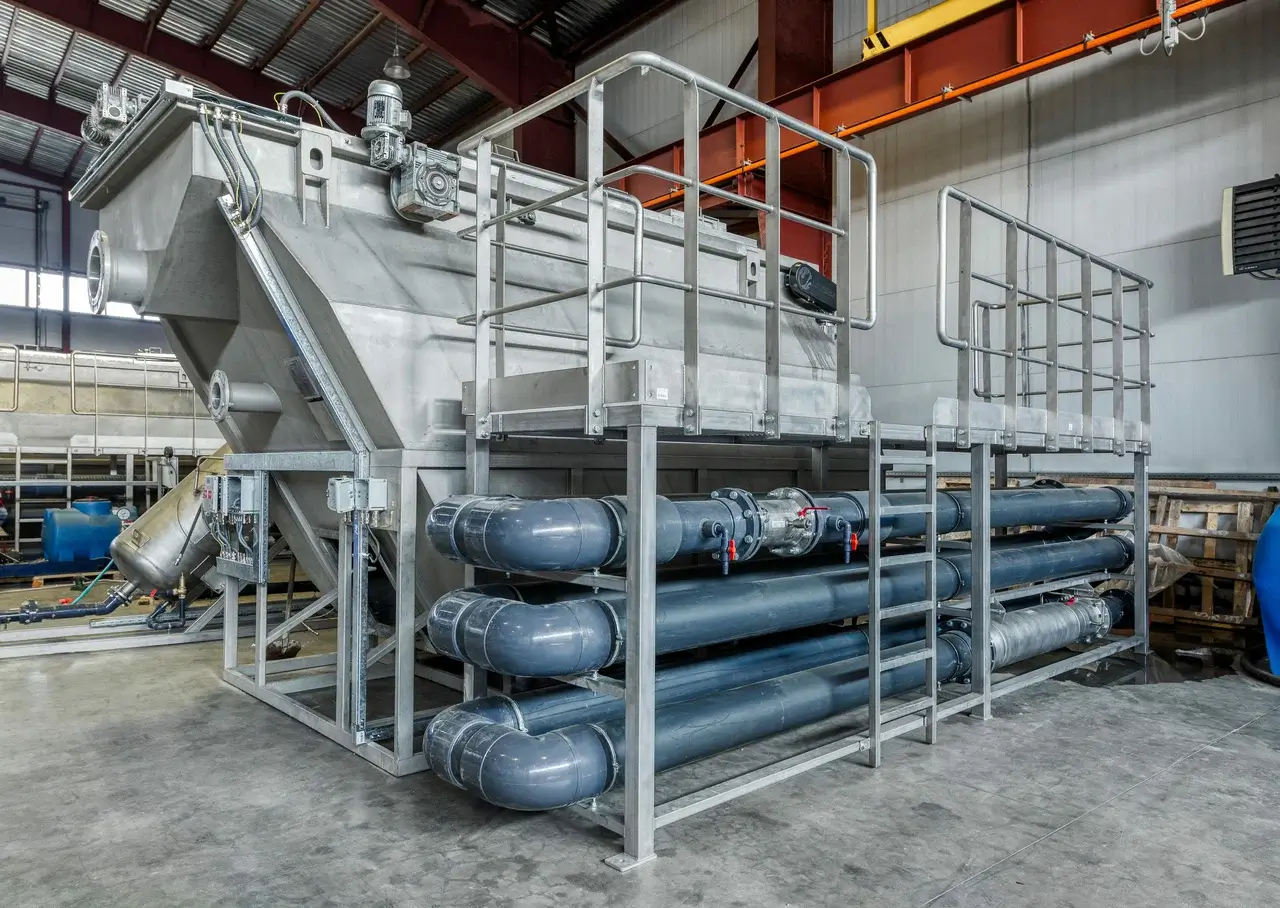

Конструктивно флотационная установка включает несколько ключевых части. Это система насыщения воды воздухом, контактная камеры и зона сепарации. В зависимости от способа генерации пузырьков различают напорные, импеллерные и эжекционные установки. Выбор типа в значительной зависимости от состава и расхода воды.

Для усиления процесс и удаления специфических загрязнений применяют флокулянты и другие вспомогательные реагенты. Их дозирование оптимизируют в зависимости от результатов анализа воды. Правильный подбор реагентов и этапа коагуляции – залог стабильного результата.

Таким образом, флотация – это комплексный процесс, требующий точной настройки всех параметров: от качества подаваемой воды и процесс химической подготовки до работы сепарационных камеры. Грамотное сочетание методов позволяет достичь высокой степени очистки промышленных и хозяйственно-бытовых сточных воды.
