Устройство самопромывного фильтра

Современные системы очистки воды требуют не только эффективности, но и минимального вмешательства человека. Именно поэтому самоочищающийся фильтр становится оптимальным решением для магистрального водоснабжения. В этой статье мы подробно разберем устройство самопромывного фильтра, принципы его работы и преимущества перед аналогами

Самопромывные зернистые фильтры – это устройство для грубой механической очистки воды, которое удаляет песок, ржавчину, ил и другие взвешенные частицы. Главное отличие от обычных фильтров – автоматическая или полуавтоматическая очистка, которая выполняется без снятия и разборки фильтрующего элемента

Такой фильтр устанавливают на входе в систему водоснабжения, что позволяет защищать сантехнику, бытовые приборы и инженерные сети от загрязнений

Основное назначение самопромывных фильтров – удаление механических примесей перед подачей воды в систему

Они выполняют сразу несколько задач:

Очищают воду от песка, ржавчины, глины и других загрязнений

Продлевают срок службы бытовой техники (бойлеров, стиральных машин, насосов и т. д.)

Защищают сантехнику и трубопроводы от засоров

Улучшают качество воды, снижая уровень примесей

Снижают риск аварий и неисправностей инженерных систем

Благодаря этим свойствам самопромывные фильтры часто устанавливаются как обязательный элемент системы водоснабжения

Самопромывные фильтры находят применение в различных сферах:

Жилые дома и квартиры
защита водопровода, сантехники и бытовой техники

Промышленные предприятия
очистка воды в технологических процессах

Системы отопления и охлаждения
удаление механических примесей из теплоносителя

Сельское хозяйство
очистка воды для орошения и полива

Коммерческие здания
обеспечение качественной водоочистки

Эти фильтры могут работать как отдельное устройство или в составе комплексных установок водоочистки

Постоянная работоспособность
нет необходимости останавливать систему для очистки

Экономия времени и ресурсов
фильтр очищается автоматически или простым поворотом крана

Долговечность
сетчатый фильтрующий элемент рассчитан на длительный срок службы

Защита оборудования
предотвращает засоры и повреждения сантехники, насосов и теплообменников

Компактность
занимает мало места, легко встраивается в систему водоснабжения

Гибкость в установке
можно установить на входе водопровода или перед отдельными приборами

Фильтр работает по простой, но эффективной схеме:

Этап 1
Поток воды проходит через фильтрующий элемент, задерживая механические примеси (песок, ржавчину, ил)

Этап 2
Очищенная вода поступает в систему водоснабжения

Этап 3
Загрязнения оседают в нижней части корпуса фильтра

Этап 4
Очистка фильтра выполняется путем открытия крана в нижней части конструкции – это позволяет потоку воды вымывать скопившийся мусор без разборки фильтра

Процесс начинается с поступления воды через входом и выходом. Сначала жидкость проходит этап механической очистки воды, задерживая крупные частицы песка и ржавчины. Далее начинается этап процесса фильтрации через основной сетчатый элемент.

Главная инженерная особенность — это автоматической промывкой. Когда датчиков давления фиксируют перепад между входом и выходом (сигнализируя о засорении), запускается процесс промывки. В этот момент самоочистка фильтра происходит одним из двух способов:

1. Обратный ток: клапан перенаправляет поток, смывая грязь в дренаж

2. Механическая щетка: специальные щетки счищают отложения с поверхности фильтрующего элемента

Таким образом, процесс очистки происходит без разбора оборудования и остановки подачи чистой воды потребителю.

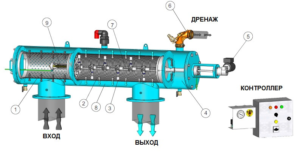

Корпус фильтра
Выполнен из стеклопластика, нержавеющей стали, латуни или ПНД. Защищает внутренние элементы фильтра от повреждений и герметично удерживает воду. Самопромывной зернистый фильтр может быть реализован в железобетонном или автономном заводском резервуаре.

Управляющий блок
В автоматических моделях отвечает за контроль работы фильтра. Может быть оснащён таймером или датчиками давления для запуска промывки

Дренажный выход
Обеспечивает удаление загрязнений во время промывки фильтра. Подключается к канализации или дренажной системе

Автоматический или ручной механизм промывки
Направляют поток воды в режим фильтрации или промывки

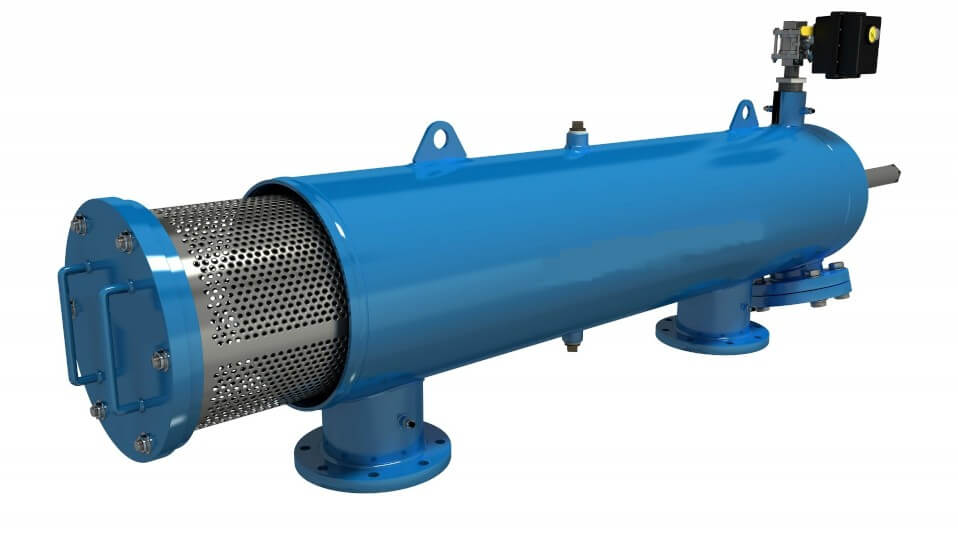

В основе любого такого механизма лежит прочный корпус фильтра, который чаще всего изготавливается из нержавеющая сталь или высокопрочного композита. Такие материалы обеспечивают устойчивость к коррозии и высокое рабочее давление, которое может варьироваться в зависимости от модели

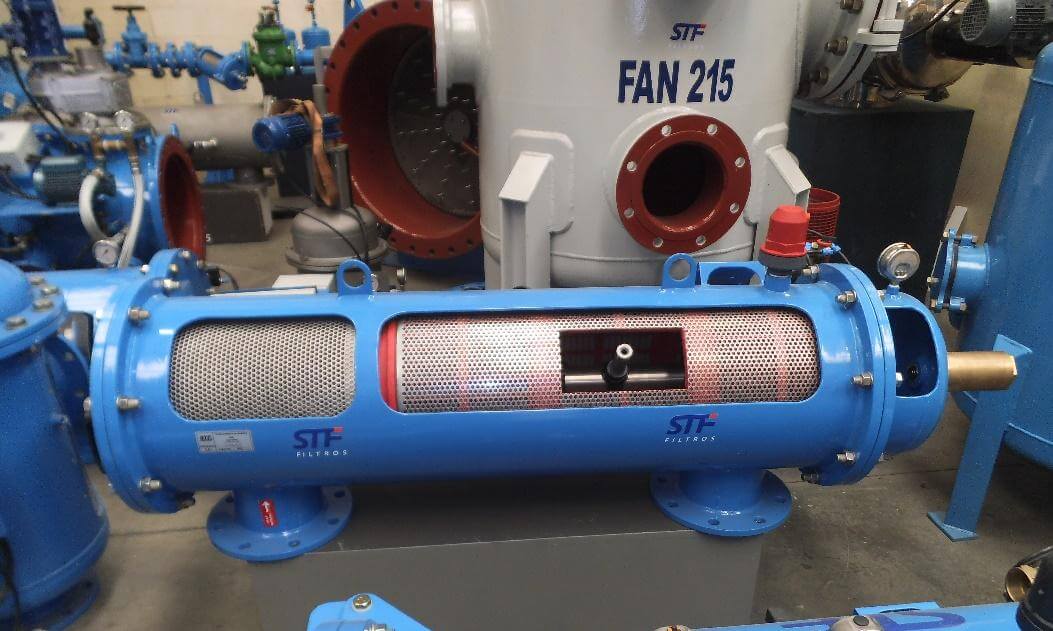

Главный рабочий орган — это фильтрующей поверхности элемент, представленный металлической сеткой или щелевым барабаном. В зависимости от модели, сетка может обеспечивать как грубой очистки, так и тонкой очистки (например, фильтр тонкой очистки с ячейкой до 50 мкм). В отличие от обычных фильтры механических примесей, здесь реализована возможность восстановления ресурса без остановки подачи воды

Использование таких фильтров очистки воды обусловлено их высокой надежностью. Основные технические характеристики, на которые стоит обратить внимание при выборе:

• Рабочая температура: от +5°C до +90°C (зависит от материала уплотнителей).

• Тонкость фильтрации: от 50 до 500 мкм.

• Пропускная способность: до 100 м³/час (для промышленных версий).

• Срок службы: корпуса из нержавеющей стали рассчитаны на 10-15 лет.

Благодаря тому, что устройство работает в режим работы «полностью автоматический», владельцу не нужно следить за графиком технического обслуживания так часто, как при использовании стандартных колб. Автоматика сама контролирует циклы промывки фильтрующей зоны

При выборе фильтра необходимо учитывать:

Тип жидкости
Например, для воды из скважины и технической воды нужны разные фильтры

Размер сетки
чем мельче ячейки, тем лучше фильтрация, но тем выше требования к давлению воды

Способ очистки
фильтр может быть автоматическим или ручным. Первый не требует участия пользователя, а второй нужно промывать вручную

Производительность
нужно подобрать фильтр, который сможет справляться с нужным объемом воды без потери давления

Самопромывные фильтры различаются по конструкции и способу очистки:

Гравитационные – работают за счет разницы давлений, подходят для бытового использования

Автоматические – оснащены системой обратной промывки, срабатывающей по таймеру или при достижении определенного уровня загрязнения

Фильтры высокого давления – предназначены для промышленных и коммунальных систем водоочистки

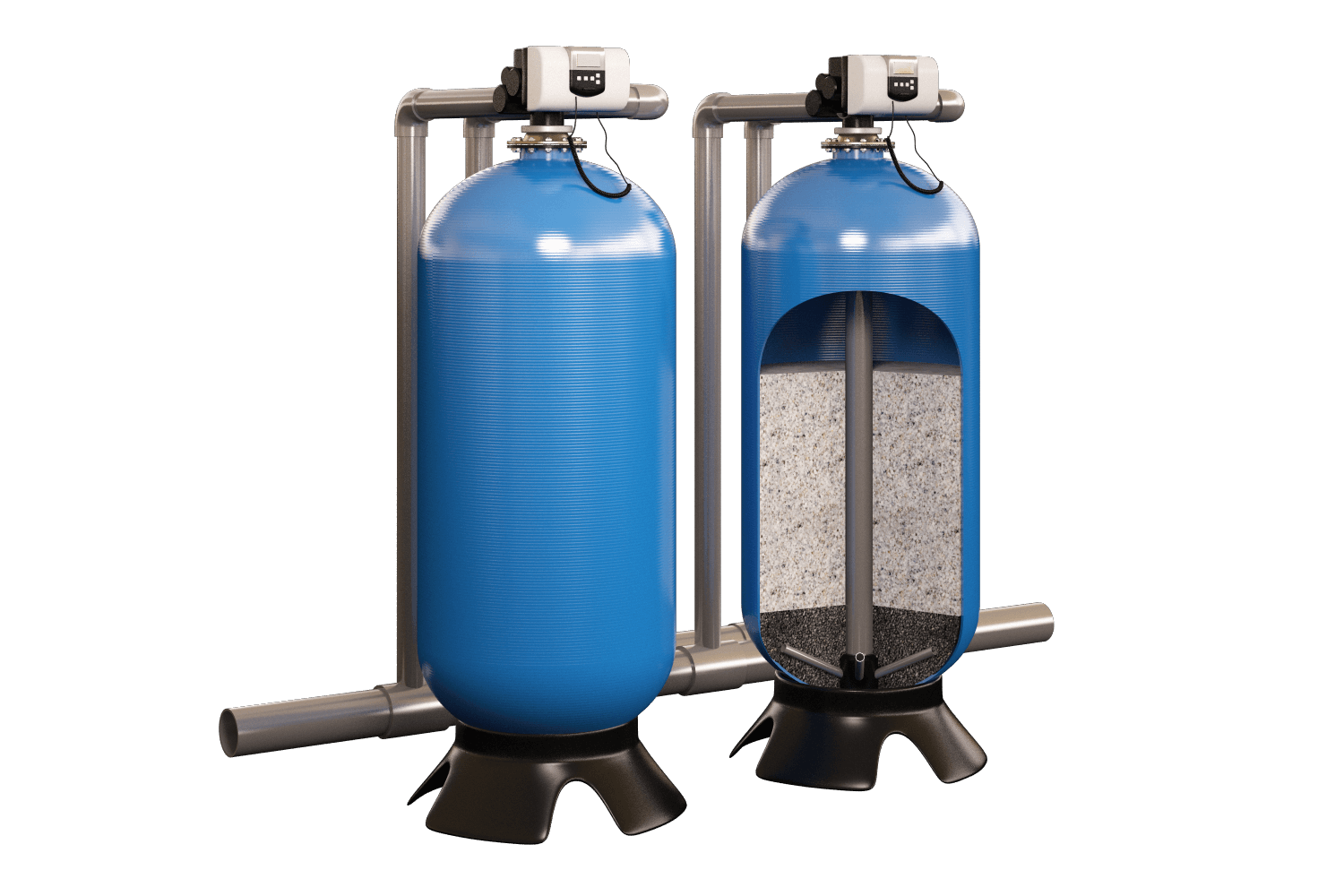

Фильтровальные сооружения с тяжелой зернистой загрузкой представляют собой один из наиболее надежных и производительных типов оборудования для глубокой очистки воды. Их ключевая особенность — использование фильтрующего слоя из материалов с высокой плотностью (кварцевый песок, гравий, антрацит, гранулированный шунгит и др.), что позволяет эффективно задерживать взвешенные частицы различной дисперсности

Конструктивно такие сооружения выполняются в виде открытых или закрытых резервуаров (обычно из железобетона или стали), внутри которых сформирована загрузка, уложенная слоями — от крупного поддерживающего гравия до мелкозернистого рабочего слоя. Благодаря значительной массе зернистого материала фильтрование происходит при высоких скоростях (до 10–20 м/ч) и устойчиво к гидравлическим перегрузкам

Самопромывной фильтр – это надежное и удобное устройство для механической очистки воды. Он позволяет удалять загрязнения без разборки фильтра, продлевает срок службы оборудования и улучшает качество воды
