Решетки для очистки сточных вод — это специализированное оборудование, которое устанавливается в каналах или на входах в очистные системы для удаления твердых частиц и отходов из поступающего стока. Они представляют собой сито высокой прочности, способное задерживать предметы размером от крупных веток до бытового мусора, предотвращая попадание этих элементов в дальнейшие этапы очистки
Решетка для КНС — первый барьер защиты насосного оборудования от крупного мусора, волокнистых включений и твердых веществ. Наша компания производит канализационные насосные станции и комплектует их решетками для механической очистки сточных вод: грабельными, шнековыми, ступенчатыми и решетками-дробилками РДК.
Мы подбираем оборудование под конкретную канализационную насосную станцию — с учетом глубины канала, расхода стоков, требуемого прозора и типа исполнения КНС. Работаем с объектами промышленных предприятий, ЖКХ и очистных сооружений хозяйственно-бытовых стоков.
Мы российская инжиниринговая компания, специализирующаяся на комплексных решениях в сфере очистки и транспортировки сточных вод. Мы специализируемся на производстве канализационных насосных станций и очистных сооружений, а также поставке насосного и другого сопроводительного оборудования
Наша цель — минимизировать любые риски и исключить ошибки на каждом этапе реализации проекта. Мы берем на себя все вопросы: от подбора оптимального оборудования и получения согласований до строительства и запуска системы, которая действительно работает
Главный приоритет — учесть все пожелания клиента и избавить его от организационных и технических сложностей
Для первичной механической очистки сточных вод на очистных сооружениях применяют различные типы решеток, которые задерживают крупный мусор и предотвращают его попадание в дальнейшие ступени очистки
Основные виды:
Реечные решетки
Это простейший тип решеток, представляющий собой ряд параллельных стержней (реек), установленных под определенным углом. Используется для грубой очистки и задержания крупных включений (тряпок, веток, пластика). Обслуживание таких решеток может быть ручным или механизированным

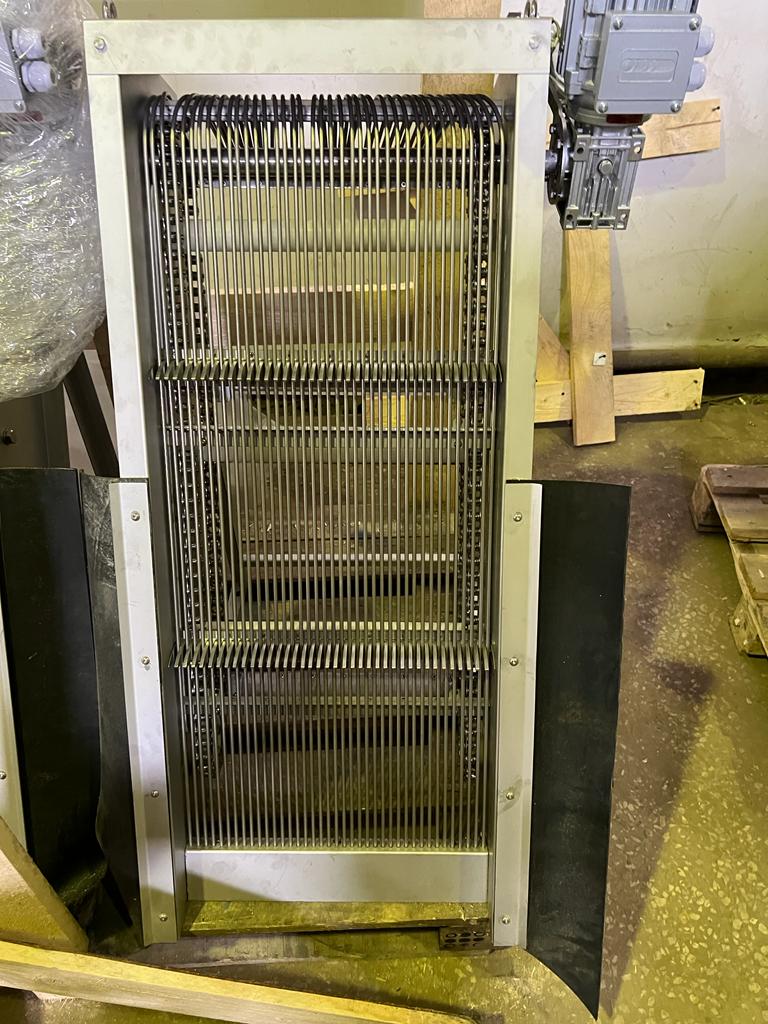

Грабельные решетки
Это комплексное устройство, где реечная решётка дополнена механизмом очистки — граблинами. Граблины проходят сквозь прозоры и снимают накопившийся мусор, сбрасывая его в приёмный лоток или контейнер. Нужны для задержания крупных и средних отходов. Применяются для КНС и очистных сооружений.
Барабанные решетки
Представляет собой вращающийся барабан с прорезями или сеткой. При прохождении сточных вод крупные загрязнения задерживаются на поверхности барабана и удаляются при вращении с помощью щеток или струй воды. Отличается компактностью и автоматизированной работой

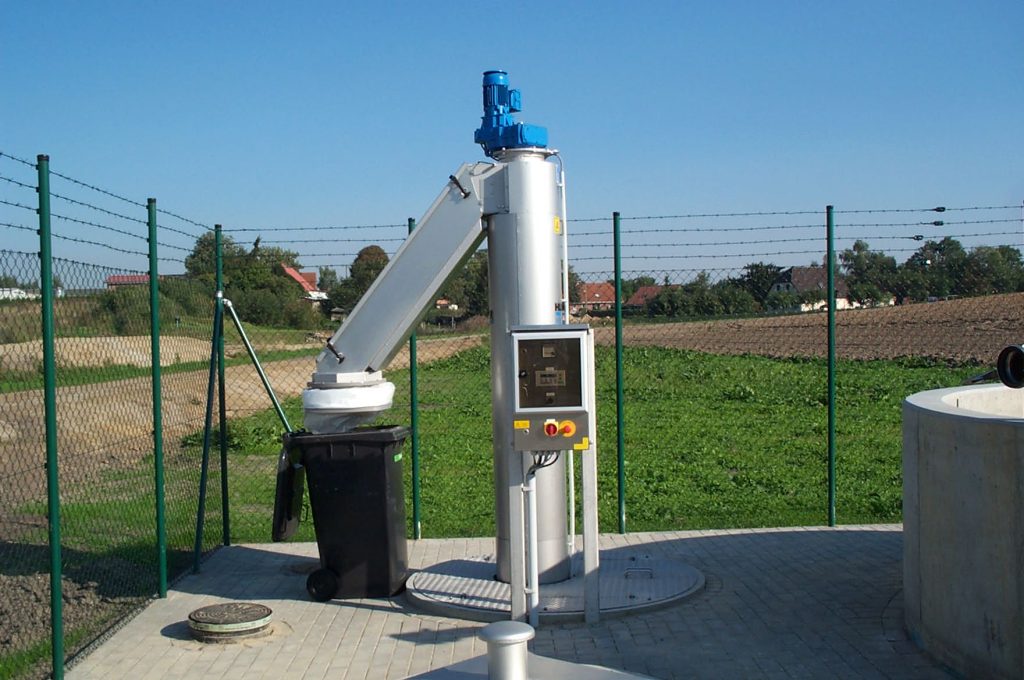

Шнековые решетки
Комбинированное устройство, которое совмещает функцию решетки и транспортера. Задержанные отходы автоматически поднимаются вверх с помощью встроенного шнека (винтового конвейера) и выгружаются в контейнер. Тонкая очистка + обезвоживание осадка + транспортировка. Использование: КНС, каналы, узкие шахты
Ленточные решетки
Состоит из подвижной ленты с ячейками, которая перемещается по направляющим. Мусор задерживается на ленте и удаляется при ее движении. Обеспечивает непрерывный процесс очистки и подходит для больших объемов сточных вод
Ступенчатые решетки
Имеет оригинальную конструкцию из подвижных и неподвижных планок, образующих «ступени». При работе подвижные планки перемещают мусор вверх по ступеням, автоматически очищая решетку. Такие решетки эффективно задерживают даже мелкие включения и не требуют сложного обслуживания
Вертикальные решетки
Устанавливается вертикально в канале и имеет систему автоматической очистки. Применяется там, где нет возможности размещения наклонных конструкций. Задержанные отходы удаляются с помощью грабельных механизмов или шнековых транспортеров
Барабанное сито тонкой очистки
Используется для более тонкой фильтрации сточных вод, задерживая мелкие частицы (до 1–3 мм). Сито выполнено в виде вращающегося барабана с мелкой перфорацией или сеткой и применяется на заключительных этапах механической очистки или для повторного использования воды
Решетки-дробилки РДК для КНС
Решетки дробилки для КНС необходимы для змельчения твердых веществ без извлечения. Вход в КНС, напорные трубопроводы
Решетки ручной очистки
Простые решения для малых расходов (КНС малой производительности, колодцы)
Крючковые и грабельные решетки механической очистки — классическое решение для защиты насосного оборудования.
Использование решеток обеспечивает задерживание до 50 кг/сут мусора на крупных станциях и увеличивают межремонтный период насосных агрегатов. Для объектов с ограниченной площадью оптимальны вертикальные шнековые решетки — они совмещают очистку, прессование и транспортировку отбросов в одной установке.
Главная цель применения таких решеток — защита последующих элементов водоочистной линии от засорений и повреждений. Решетки предотвращают попадание в систему крупных частиц, которые могут привести к износу насосов, нарушению работы механической и биологической ступеней очистки, а также снижению эффективности работы всего комплекса
Обычно решетки представляют собой металлическое устройство с рядом параллельных стержней или фильтров с различной шириной зазоров
В зависимости от условий применения конструкция может быть:
Шнековые — с автоматическим удалением собранного мусора с помощью винтового механизма
Грабельные типа — с механическим или ручным очистителем
Барабанные — вращающиеся сито для постоянной фильтрации потока
Ступенчатые — многоуровневые фильтры для повышения эффективности задержания загрязнений
Поступление стоков: загрязненная вода движется через канал, где установлена решетка
Задержание мусора: твердые включения и крупные частицы задерживаются между стержнями или на поверхности фильтрующего элемента
Удаление отходов: в зависимости от конструкции, используется шнековое удаление, грабельное типа или автоматическое очистное устройство
Сброс очищенной воды: вода без крупных частиц поступает на дальнейшие этапы очистки, включая биологическую обработку и фильтрацию
Чтобы оставить заявку, заполните короткий опросный лист, и наш менеджер свяжется с вами и расскажет о ценах на товары, условиях оплаты, сроках и стоимости доставки, в зависимости от вашего региона наличия товара на складе
Производственные процессы включают проектирование, выбор материалов, точную механическую обработку и сборку.
Современное производство решеток подразумевает использование коррозионно-стойких сталей и сплавов, а также высокотехнологичных методов сварки и пресс-формования для обеспечения надежности и долговечности изделия
Этап 1. Подготовка канала: проверка размеров, установка направляющих
Этап 2. Монтаж устройства: установка решетки в проектное положение
Этап 3. Подключение очистных элементов: монтаж шнековых, грабельных типа или барабанных механизмов
Этап 4. Проверка работы: тестирование функциональности, включая удаление осадка и сброс мусора
Регулярная очистка фильтрующих поверхностей от скопившегося мусора
Проверка состояния подвижных механизмов и их смазка
Контроль на предмет коррозии и износа элементов
Периодическая замена уплотнений и фильтрующих компонентов
Своевременное техническое обслуживание продлевает срок службы решетки и исключает внеплановые остановки системы
Наиболее востребованы нержавеющие стали и композитные материалы, устойчивые к коррозии и химическим воздействиям. Для отдельных деталей применяются высокопрочные пластики и алюминиевые сплавы. Использование таких материалов обеспечивает надежную работу даже при длительном контакте с агрессивными стоками и химически активными веществами
Как подобрать решетку для канализационной насосной станции
Для корректного подбора решетки нужно определить:
Тип исполнения КНС — вертикального исполнения или горизонтального исполнения.
Материал корпуса — КНС из стеклопластика, металла или комбинированные.
Характер стоков — хозяйственно-бытовые КНС или производственные.
Глубина канала и габариты подводящего коллектора.
Требуемый прозор (1–20 мм в зависимости от типа насоса).
Дополнительно учитывается:
расположение КНС под проезжей частью (требует усиленной конструкции);
необходимость расчета шнековой решетки под конкретный расход;
установка шнековых решеток для установки в канал без строительства отдельного помещения.
Это устройство для измельчения твердых веществ в потоке без извлечения. Устанавливается перед насосами, защищает рабочее колесо от засорения.
РСК применяется для тонкой очистки после грубой, грабельная — для грубой и средней. Ступенчатая решетка эффективнее улавливает волокнистые включения.
Да, вертикальные шнековые решетки специально проектируются для встраивания в узкие шахты и существующие сооружения.
Для малых КНС и колодцев ливневой канализации — да. Она проста в обслуживании и не требует электропитания.
Мы поставляем оборудование и выполняем монтаж в Москве и Московской области, а также в регионах России.
