Резервуар-флотатор

Полностью автоматизированное оборудование собственного производства

Рассчитать стоимость

Флотационные
установки

Производительность от 1 до 100 м3/час

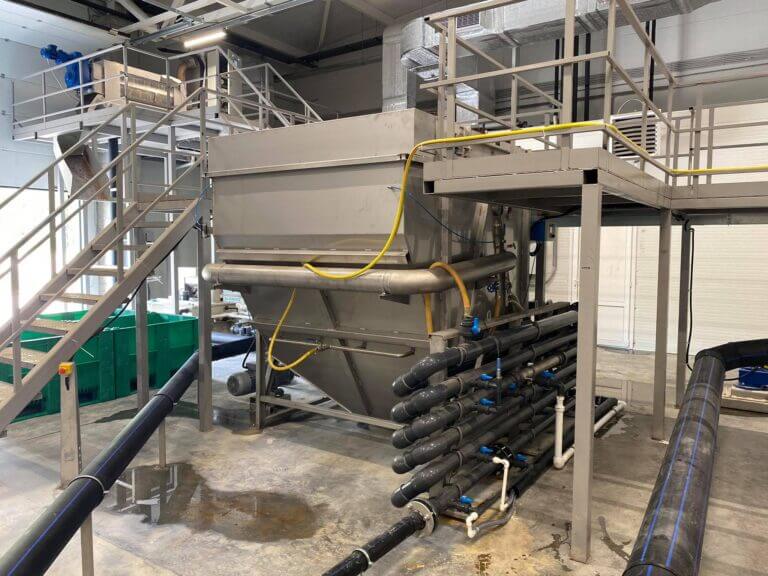

Флотатор ГЕОН-ФЛТ

Физико-химическая очистка

Эффективное решение для очистки промышленных стоков

Резервуар-флотатор — это одна из основных частей технологического оборудования для очистки сточных вод

Флотатор представляет собой комплектную технологическую установку, изготовленную из углеродистой стали с антикоррозийной обработкой или нержавеющей стали, для выделения и удаления из промышленных водных стоков взвешенных веществ, органических примесей, нефтепродуктов, жиров, масел, ПАВ и других эмульгированных жидких веществ методом флотации

Чаще всего резервуар-флотатор представляет собой открытый стальной или стеклопластиковый резервуар, который сужается книзу. Он оснащён скребковым механизмом для удаления флотошлама, приспособлениями для подачи сточных вод и отвода очищенной воды, а также для аварийного сброса

Устройство флотатора

Система подачи воздуха или газа — включает компрессоры или другие устройства для создания воздушных пузырьков

Камера флотации (резервуар) — место, где происходит процесс смешивания воды с воздухом и отделение частиц

Система распределения потока — устройства для равномерного распределения воды и воздушных пузырьков в камере

Сборники флотоконцентрата и хвостов — ёмкости для сбора отделённых частиц (флотоконцентрат) и оставшейся воды с невсплывшими частицами (хвосты)

Системы управления и контроля — датчики и контроллеры для регулирования параметров процесса (например, давления, расхода воздуха и т. д.)

Насосное оборудование — для обеспечения циркуляции воды и поддержания необходимого давления

Системы очистки и обработки — для удаления отделённых частиц и обработки полученных продуктов

Предварительный расчет
за 15 минут!

Оставьте заявку на расчет и узнайте цену на оборудование и сроки изготовления необходимой модели флотатора

Заказать расчет

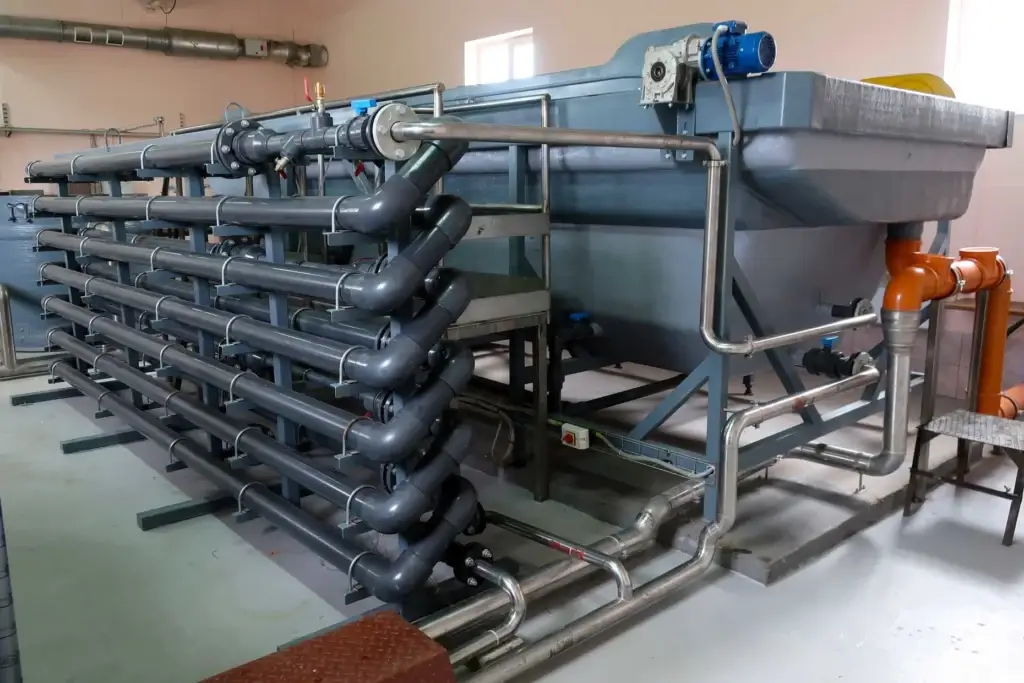

Принцип работы резервуара-флотатора ГЕОН-ФЛТ

Работа напорного флотатора заключается в физико-химической очистке сточной воды, когда плотность загрязнений в них равна плотности самой воды

Шаг 1

Для очистки вода насыщается воздухом в сатураторе, из сатуратора в виде водовоздушной смеси, сточные воды под давлением подаются в нижнюю часть емкости флотатора. Мелкие пузыри поднимаясь вверх захватывают примеси, содержащиеся в воде

Шаг 2

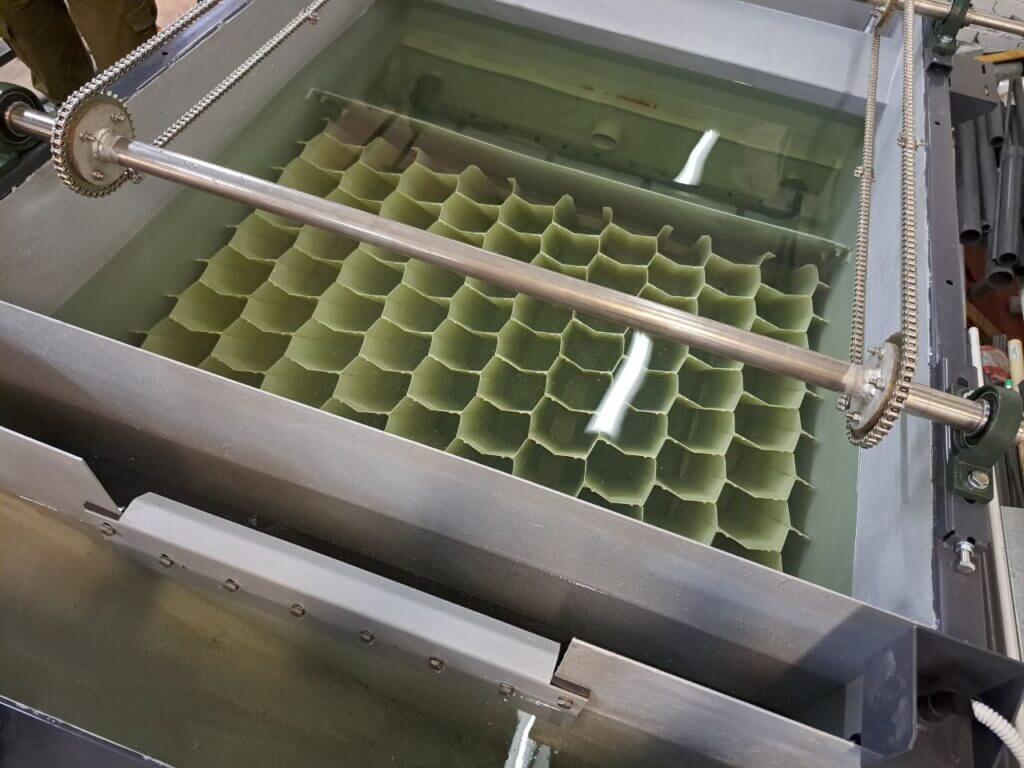

На поверхности образуется плотная загрязненная пена. Эту пену удаляет специальный скребковый механизм в емкость сбора отходов (флотошлама)

Шаг 3

Взвешенные вещества, плотность которых больше плотности воды оседают на дне флотатора в углублениях, а очищенная вода направляется дальше. Для повышения качества очистки перед напорным флотатором добавляют в сточные воды реагенты (коагулянт, флокулянт), что повышает качество всей очистки. Тип и доза используемых реагентов зависят от качественных характеристик сточных вод и определяются в ходе лабораторных испытаний

Флотатор для очистки сточных вод может работать в ручном и в автоматическом режиме, автономно или в системе с другим оборудованием очистной станции. Флотационная установка комплектуется шкафом управления на базе логического контроллера, который управляет процессом работы и обрабатывает сигналы от датчиков уровня воды, натяжения цепи скребкового механизма. А также отслеживает давление в сатураторе, управляет насосами и мотор-редуктором

Назначение резервуара-флотатора

Основная задача резервуара-флотатора — разделение загрязненной жидкости на чистую воду и отходы (шлам или пена). Это достигается путем использования воздушных пузырьков, которые поднимают загрязнения на поверхность, образуя пену, или способствуют их осаждению на дне

Применение резервуаров-флотаторов охватывает:

— Очистку сточных вод на промышленных предприятиях

— Обезжиривание жидкостей в пищевой и нефтехимической промышленности

— Удаление механических примесей из пульпы в горнодобывающей отрасли

— Устранение органических загрязнений в коммунальных водоочистных системах
