Роль решеток в механической очистке сточных вод

Надежная фильтрация — основа эффективной очистки

Решетки — ключевой элемент системы механической предварительной очистки, без которого невозможна стабильная работа следующих этапов водоотведения. Устанавливаемые на начальной стадии, они выполняют важнейшую задачу — задерживают крупные включения, осадка, органические и неорганические отбросов, поступающие со стоков в приемную часть канала. Благодаря этим элементам удается защитить насосное и технологическое оборудование от износа, поломок и засоров. Это продлевает срок службы всей системы и минимизирует эксплуатационные затраты

Решетки классифицируются по конструкции и назначению: грабельная, шнековая, барабанная, ступенчатая и другие. Каждый тип решеток подбирается в зависимости от условий эксплуатации, требуемой степени фильтрации и характера загрязнений. Использование современных автоматизированных решеток позволяет обеспечить непрерывную и эффективную очистку без участия оператора, что особенно важно для объектов с высокой пропускной способностью. Именно они формируют надежную основу для дальнейших процессов биологической и химической обработки

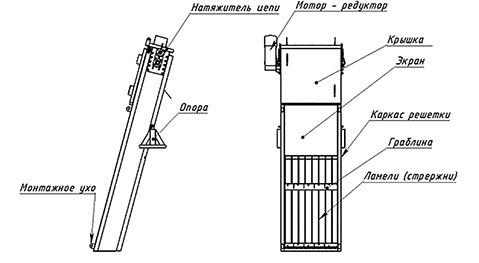

Особенности конструкции

Особенность конструкции установки для механической очистки сточных вод заключается в использовании крюков, выполненных из износостойкой пластмассы. Эти крюки собраны в единое полотно, которое и выполняет функцию решётки. Расстояние между крюками (прозоры) составляет 5 мм. Все элементы цепного механизма и оси полотна изготовлены из нержавеющей стали марки 95×18

Угол изгиба тяговой цепи составляет всего 20°, что снижает нагрузку на двигатель, цепь и направляющие, обеспечивая более щадящий режим работы всей системы. В нижней части корпуса установлены две звёздочки, обеспечивающие надёжную фиксацию тяговых цепей, минимизируя механическое трение и усилия натяжения. Подшипники скольжения этих звёздочек защищены от воздействия внешней среды

В агрегате применяется усовершенствованная тяговая пластинчатая цепь. Для её защиты от абразивных включений, содержащихся в сточных потоках, предусмотрены специальные пластины-отбойники. Дополнительно цепь решётки закрыта кожухами, препятствующими попаданию отбросов на рабочие элементы

Основанием всей конструкции служит прочный металлический каркас, который устанавливается в нижней части канала. Направляющие каркаса выполнены из жаропрочной, коррозионно-стойкой стали марки 30×13 и проходят дополнительную термообработку для повышения долговечности

Виды промышленных решеток

Разнообразие решений для любых условий

Рынок предлагает различные типы решеток, с которыми могут работать в сочетании или вместо стержневой:

Грабельная решетка
Предназначены для задержания отбросов крупного и среднего размера, попадающих в канализационный канал. Конструкция состоит из вертикально установленных стержней, через которые проходят сточные воды. По мере накопления мусора уровень воды повышается, и в работу включается грабельный механизм. Он представляет собой металлическую раму с зубьями или ковшами, которые последовательно очищают каждый пруток, перемещая осадка в приёмный контейнер

Шнековая решетка
Они совмещают две функции: фильтрацию потока и транспортировку отбросов. Механическая часть включает решётчатый фильтрующий блок, где происходит первичная задержка мусора, и винтовой (шнековый) транспортёр. Захваченные частицы подаются вверх и сбрасываются в бункер или пресс-компактор. Дополнительно может быть предусмотрена система промывки — форсунки, распыляющие воду для очистки шнека и корпуса от налипшего осадка

Барабанная решетка
Представляют собой горизонтально или наклонно установленный цилиндр с перфорированной стенкой. Стоков подаётся внутрь или снаружи барабана (в зависимости от модели). Твёрдые частицы задерживаются на поверхности, а жидкость проходит сквозь отверстия. Очистка осуществляется автоматически — с помощью скребков или струй высокого давления. Отвод отбросов осуществляется в накопитель или пресс. Идеально подходят для высоких расходов воды и объектов с повышенными требованиями к уровню очистки

Ступенчатая решетка
Состоят из двух наборов металлических планок: один — неподвижный, другой — подвижный. Сточные воды проходят между планками. При включении привода подвижные элементы перемещаются вверх поочередно, захватывая и поднимая мусор с неподвижной части. Отбросы транспортируются в выгрузочную зону без необходимости использования граблей или шнека

Каждый тип имеет свои особенности, но стержневая решетка часто используется как базовый вариант на начальном этапе очистки

Что такое стержневая решетка

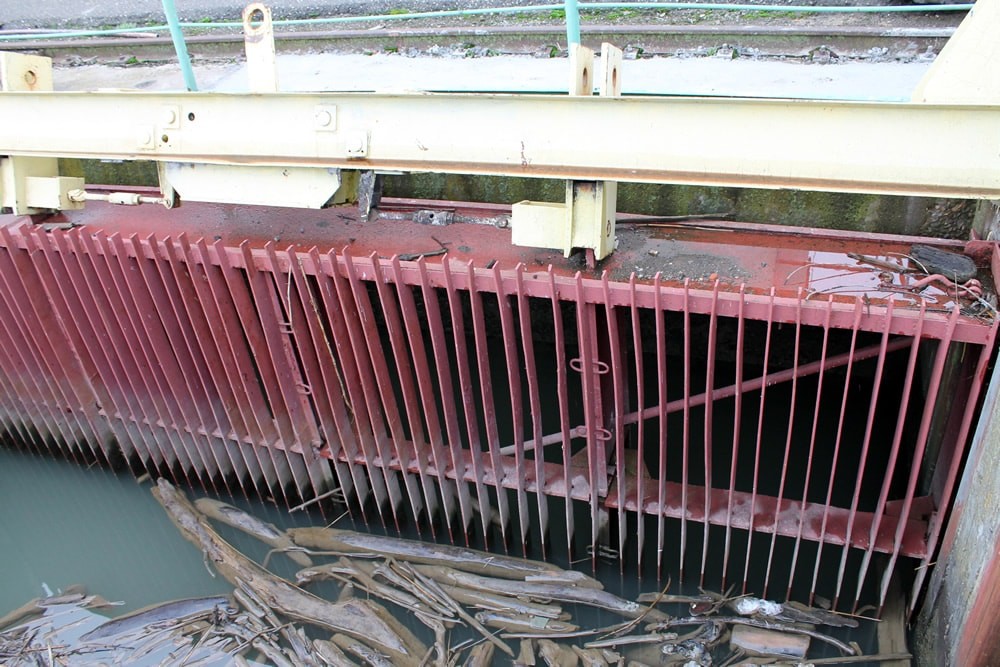

Стержневая решетка — это устройство для механической очистки стоков, представляющее собой совокупность прочных металлических стержней, расположенных в потоке. Решётка задерживает крупные включения, такие как ветки, песок, упаковка, и защищает систему от засоров и повреждений. Её конструкция обеспечивает максимальную надёжность при минимальных технических сложностях обслуживания

Основная роль стержневой решетки — удалить отбросов крупного размера до попадания в оборудование и следующий этап очистки. Это уменьшает риск образования осадка, снижает нагрузку на насосы и фильтры, продлевает срок службы системы и снижает расходы на обслуживание

Преимущества стержневой решетки

Почему её выбирают предприятия

Надежность — долговечная простая конструкция

Простота — легко монтируется и обслуживается

Защита — эффективная преграда для крупного мусора

Экономичность — минимальные затраты на эксплуатацию

Совместимость — подходит для разных типов каналов

Устойчивость — к абразивным и твердым частицам

Конструкция стержневой решетки

Несущий каркас из нержавеющей стали

Вертикальные или наклонные стержни, выдерживающие нагрузку от сброса крупных частиц

Возможность сочетания с автоматической очисткой (грабельная, шнековая, ступенчатая и т.п.)

Конфигурация учитывает ширину и глубину канала, угол наклона и нагрузку потока

Такая конструкция проста, но при этом очень функциональна и надежна

Принцип работы стержневой решетки

Поступление воды
Поток стоков проходит через массив стержней, где задерживаются крупные компоненты
Сбор загрязнений
Мусор осаждается на стержнях, снижая прохождение жидкости и повышая уровень воды в канале
Очистка системы
При автоматическом управлении срабатывает грабельная, шнековая или ступенчатая система, которая снимает скопившиеся отходы
Отвод частиц
Удалённые включения направляются в приёмный ёмкость или контейнер, после чего система готова к следующему циклу
