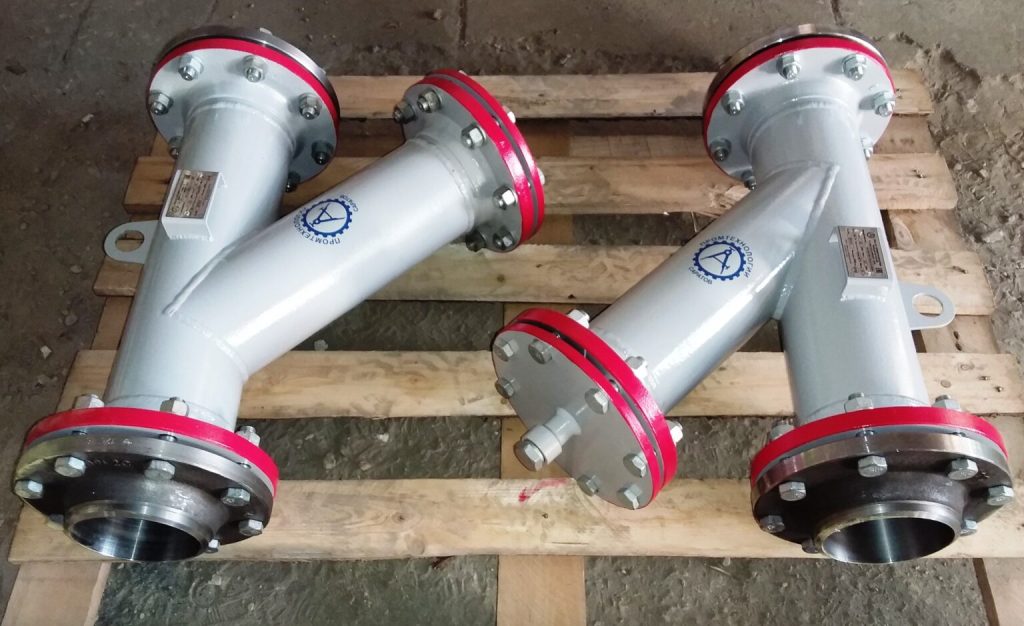

Y-образный (У-образный) сетчатый магнитный фильтр — это высокоэффективное устройство для двухступенчатой очистки рабочих сред в трубопроводных системах
Он предназначен для удаления как механических примесей (песок, окалина, ржавчина), так и ферромагнитных частиц (металлическая стружка, пыль). Фильтр обеспечивает надежную защиту насосов и насосного оборудования, шаровых кранов, регуляторов давления и другой запорно-регулирующей арматуры от преждевременного износа и повреждений.
Не нашли что искали? Заполняйте форму по кнопке ниже и наши специалисты помогут принять оптимальное решение
Сначала сетка из нержавеющей стали задерживает крупные частицы, а затем встроенный магнитный модуль притягивает и удерживает мелкие ферромагнитные включения. Это критически важно для систем с трубами стальными и чугунными, где образуется внутренняя ржавчина и окалина.
Надежность и долговечность
Прочный литой корпус из высокопрочного чугуна (чугунные ВЧШГ) или латуни (сетчатый Y-образный латунный) делает устройство устойчивым к перепадам рабочего давления, гидроударам и вибрациям. Срок службы корпуса составляет от 10 лет и более.
Универсальность применения
Фильтр совместим с большинством типов трубопроводов, включая стальные, чугунные, металлопластиковые и полипропиленовые напорные трубы. Подходит для систем холодного и горячего водоснабжения, отопления, а также промышленных трубопроводов для газа и пара.
Удобство в обслуживании
Конструкция позволяет быстро провести ревизию и очистку сетчатой корзины без демонтажа всего узла. Крышка фильтра направлена вниз для легкого доступа к фильтрующей части.

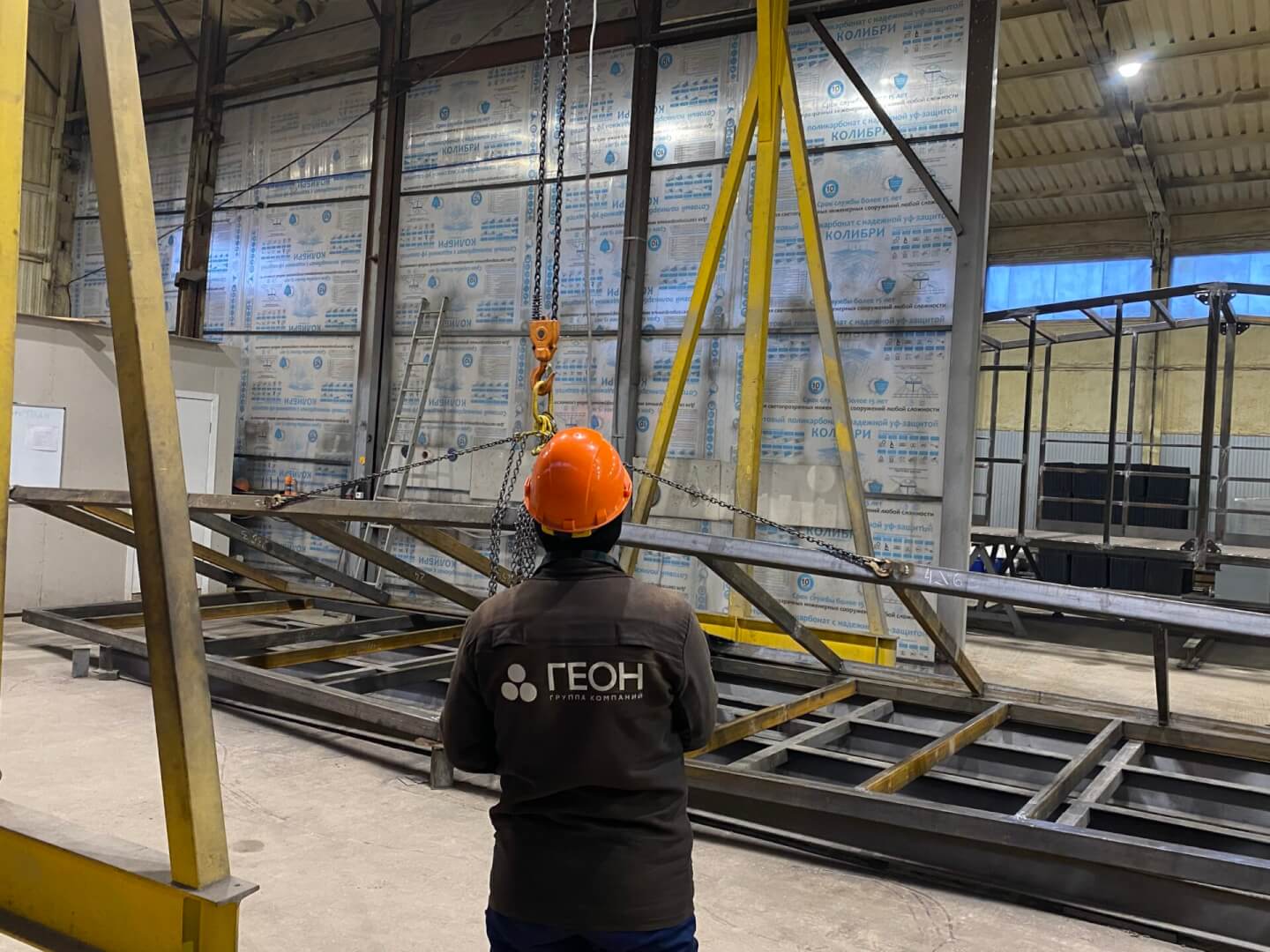

Изготавливаем фильтры и системы очистки воды
На рынке представлено несколько типов промышленных сетчатых фильтров, каждый из которых имеет своё назначение:
У-образный — компактный, с удобной очисткой и отводом загрязнений
Т-образный — чаще применяется в ограниченном пространстве
Прямоточный — минимальное гидравлическое сопротивление
С магнитным элементом — дополнительная защита от металлических включений
С промывкой (ручной или автоматической) — подходит для непрерывных циклов без остановки систем
Фланцевое или резьбовое подключение — под разные виды трубной арматуры (латунные, нержавеющие, стальные трубы и др.)
Заполните короткий опросный лист, чтобы наши специалисты помогли вам с расчетом и подбором оптимального решения для вашего проекта. Менеджер расскажет вам о ценах на товары, условиях оплаты и сроках изготовления и доставки фильтров
Системы водоснабжения
Защита насосов, счетчиков воды и запорной арматуры от песка и ржавчины в городских и автономных сетях.
Отопительные системы
Удаление окалины и грязи из труб, защита циркуляционных насосов и блоков управления.
Технологические трубопроводы
Очистка жидкостей, газов и пара в пищевой, химической и нефтяной промышленности.
Промышленные системы с автоматической промывкой
Для непрерывных циклов без остановки производства.
У-образный сетчатый магнитный фильтр — это комбинированное устройство, предназначенное для улавливания как обычных механических загрязнений (песок, окалина, ржавчина), так и ферромагнитных частиц (стружка, металлическая пыль). Особенность конструкции — У-образная форма и наличие встроенного магнита, усиленного сеткой. Корпус из чугуна или латуни делает фильтр надежным, устойчивым к внешним нагрузкам и колебаниям давления. Это идеальное решение для систем, где установлены насосы, краны, задвижки, клапаны, а также важна защита дорогостоящих комплектующих
Поможем выбрать нужную модель и комплектующие к сетчатым фильтрам

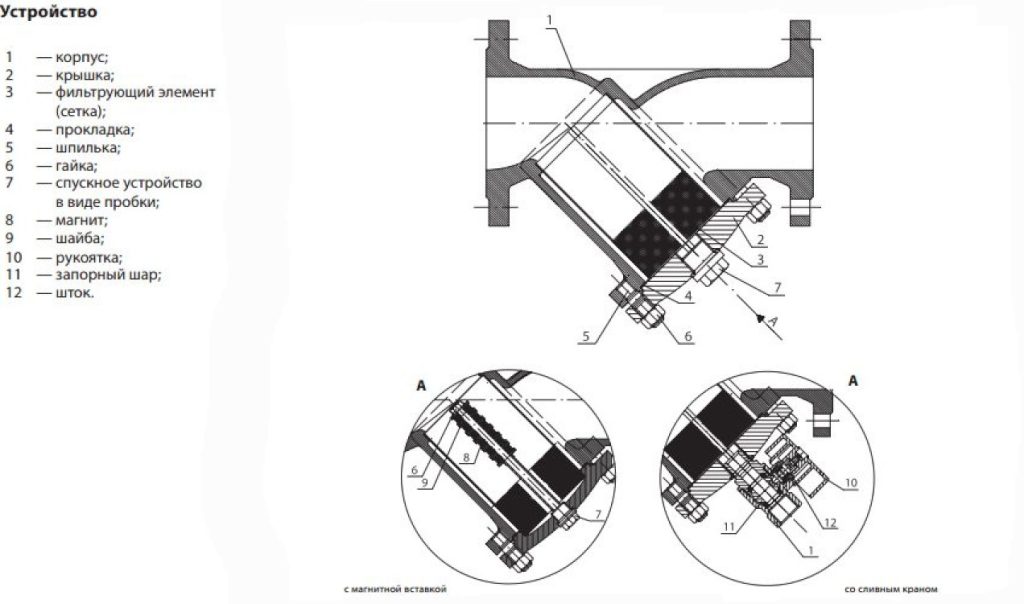

Корпус – литой, из высокопрочного чугуна, рассчитан на продолжительные нагрузки и высокое давление
Магнитный модуль – встроен вдоль оси потока, притягивает частицы металлов
Сетчатая корзина – из нержавеющей стали, устанавливается в У-образном канале, задерживает механические примеси
Крышка – с винтовыми или затворными креплениями, уплотнена термостойким сальником
Соединения – чаще всего фланцевое, для промышленных трубопроводов, но возможна и резьба для локальных участков
Смотровой люк (опция) – визуальный контроль состояния фильтра
Поступление жидкости
Поток воды или рабочей жидкости входит через входной патрубок, проходя через встроенные клапаны
Отклонение потока
Благодаря U-образной геометрии создается направленное течение, усиливающее осаждение крупных частиц
Механическая фильтрация
Частицы задерживаются сеткой, установленной в фильтрующей корзине
Магнитная фильтрация
Одновременно металлические примеси притягиваются к магнитному элементу, встроенному в корпус
Выход
Очищенная жидкость выходит дальше по трубе, попадая в технологическую систему без риска повреждения насосов, клапанов и другого оборудования
Регулярная промывка сетки и магнитного модуля — обычно раз в 2–4 недели в зависимости от загрязнённости среды
Откручивание крышки, извлечение корзины, ручная или ультразвуковая очистка
Проверка уплотнений и повторная установка без замены деталей, если они не повреждены
Для больших промышленных систем рекомендуется установка продувочного крана или ручного сливного затвора
Подбор точки монтажа: Устанавливается на горизонтальных участках трубопровода перед ключевым оборудованием
Ориентация: Крышка корзины направляется вниз для удобства доступа к фильтрующему элементу
Крепление: Используются стандартные фланцевые соединения или резьбовые муфты в зависимости от типа труб
Герметизация: Все соединения уплотняются прокладками, устойчивыми к температуре и давлению
Проверка давления: После монтажа проводится опрессовка системы, исключающая протечки
При подборе сетчатого Y-образного фильтра необходимо обращать внимание на следующие технические параметры:
Диаметр условный (Ду): Определяет пропускную способность и совместимость с трубопроводом. Стандартный ряд включает размеры от 15 до 300 мм и более.
Рабочее давление (Pn): Максимальное допустимое избыточное давление в системе. Для чугунных моделей обычно составляет 16-25 бар.
Температура рабочей среды: Диапазон, в котором устройство сохраняет свои свойства. Зависит от материала уплотнений и корпуса.
Тип присоединения:
Резьбовое (внутренняя резьба): Для труб малого диаметра (до 50 мм), используется с муфтами соединительными.
Фланцевое: Для промышленных трубопроводов большого диаметра и высокого давления.
Материал корпуса: Чугун (ВЧШГ) или латунь.
Тонкость фильтрации: Зависит от размера ячейки сетчатого элемента (обычно от 100 до 500 мкм).
Фильтр сочетает механическую очистку сеткой и удаление металлических примесей магнитом, обеспечивая двойную защиту системы
Рекомендуется проверять каждые 1–3 месяца. Частота зависит от загрязненности среды
От 10 лет и более при регулярном обслуживании. Магнит и сетка могут потребовать замены через 3–5 лет
Фильтр может изготавливаться из высокопрочного чугуна (ВЧШГ) или латуни. Вторые фильтры изготовлены методом горячего прессования латуни. Выбор материала напрямую зависит от условий эксплуатации: рабочего давления, температуры среды, типа трубопровода и агрессивности перекачиваемой жидкости. Оба варианта являются надежными, но предназначены для разных задач.
