Принцип работы, конструкция и ключевые элементы устройства
ГК ГЕОН выпускает оборудование высокого качества, которое может быть использовано в различных отраслях бизнеса.
Обезвоживание осадка
Приготовление и дозирование реагентов
Используется для доочистки гальванических стоков

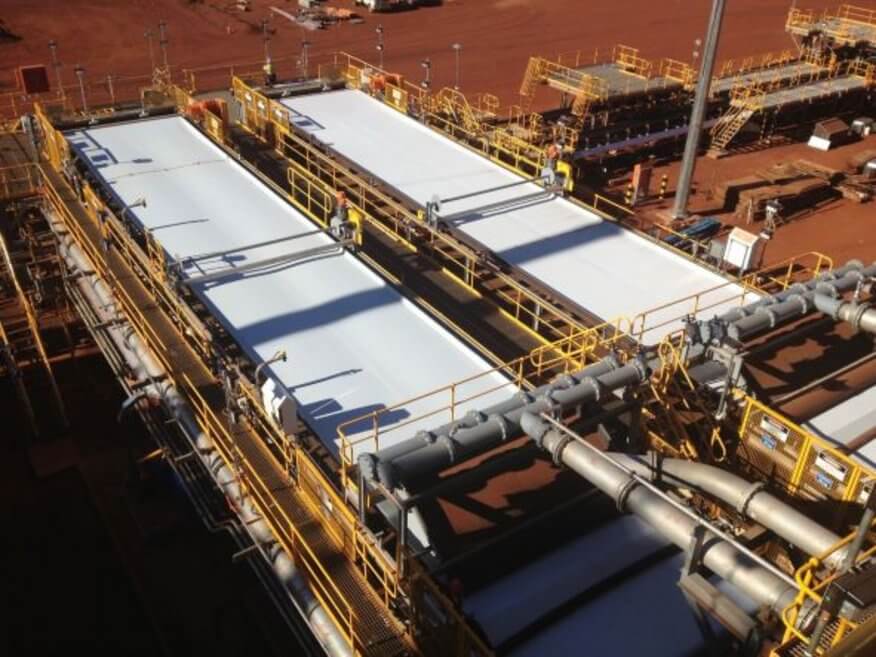

Ленточный вакуум-фильтр
это высокоэффективное промышленное оборудование, предназначенное для разделения твердой и жидкой фаз из суспензий. Процесс фильтрации осуществляется под воздействием вакуума, что ускоряет отделение жидкой фазы и минимизирует остаточную влажность в осадке (фильтрационном кеке). В основе конструкции лежит бесконечная фильтрующая лента, движущаяся по роликам, через которую происходит фильтрация суспензии. Такие фильтры применяются в горнодобывающей, химической, фармацевтической и пищевой промышленности, а также в системах очистки сточных вод
Основное преимущество ленточного вакуум-фильтра — его способность работать непрерывно, что делает его незаменимым в крупных производственных процессах
Основная задача ленточного вакуум-фильтра
обезвоживание суспензий и получение сухого осадка, пригодного для дальнейшей переработки или утилизации. Фильтр применяется в системах очистки сточных вод, горнодобывающей, химической и пищевой промышленности
Очистке сточных вод, включая канализационные и промышленные стоки (ЛОС, КНС)
Химической и фармацевтической промышленности
Производстве пищевой продукции (обезвоживание отходов производства)
Горнодобывающей отрасли для фильтрации рудных суспензий
Металлургии, нефтехимии и сельском хозяйстве
Стеклопластиковые материалы
обладают высокой устойчивостью к агрессивным средам
Нержавеющая сталь
применяется для элементов, контактирующих с агрессивными жидкостями

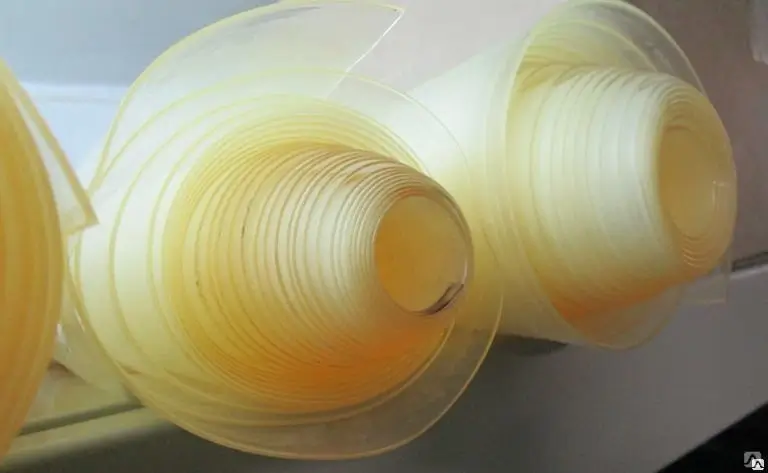

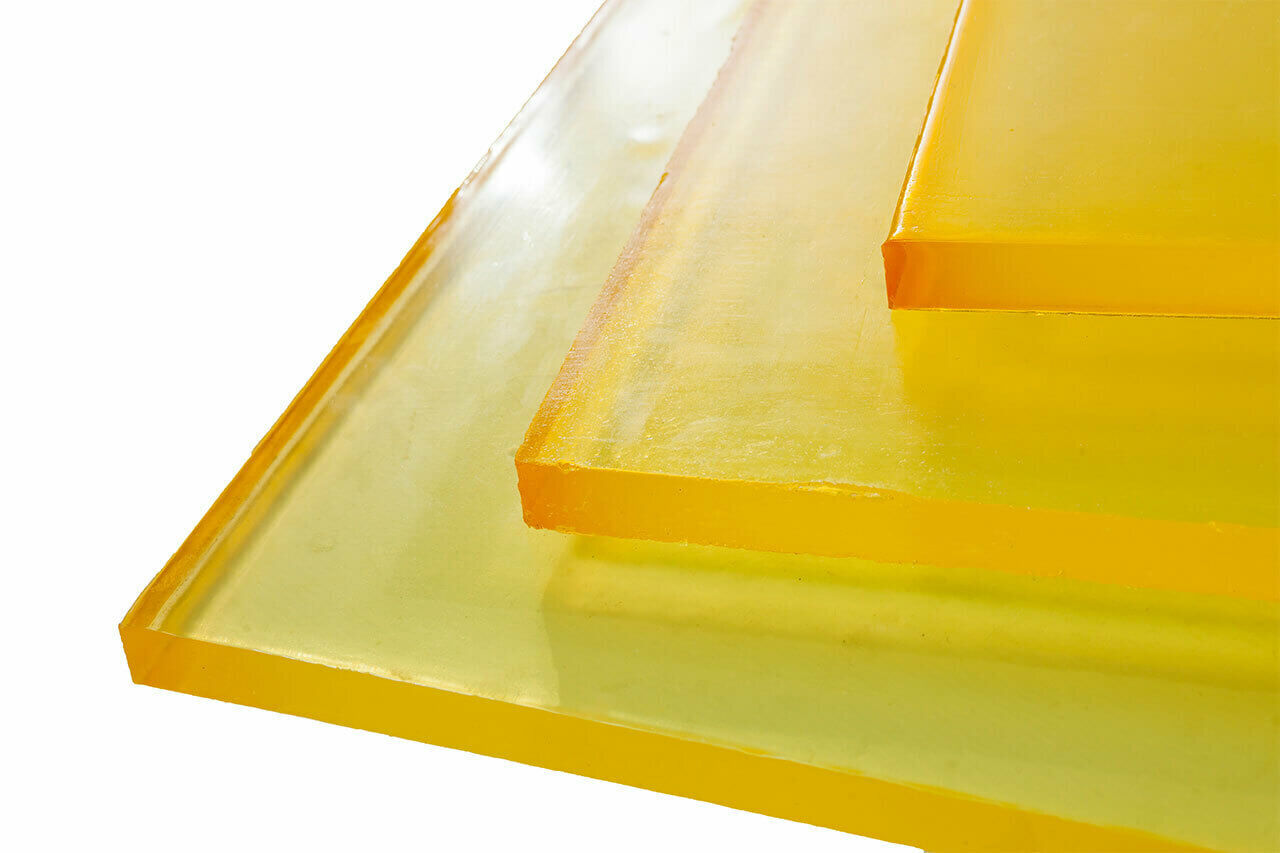

Резина и полиуретан
используются для уплотнений и роликов
Полимерные ленты
обеспечивают долговечность и стабильную работу фильтра
— Объем обрабатываемой суспензии и требуемая степень обезвоживания
— Размер и диаметр фильтрующей ленты в зависимости от нагрузки
— Тип применяемых насосов и вакуумных систем
— Размещение емкостей для сбора фильтрата и сухого осадка
— Особенности монтажа и доставки оборудования (особенно для объектов в Москве и других городах)
Этап 1
Анализ исходных данных — изучение параметров суспензии и требований заказчика
Этап 2
Разработка опросного листа — формирование технического задания с учетом объема и мощности установки
Этап 3
Проектирование схемы — выбор конструкции, расчет диаметра фильтрующей ленты, подбор резервуаров и насосов
Этап 4
Согласование цены и сроков производства
Этап 5
Изготовление и доставка оборудования
Этап 6
Монтаж и наладка фильтра на объекте
Ленточный вакуум-фильтр представляет собой устройство для разделения твердых и жидких фаз с использованием вакуумного давления. Его работа основана на прохождении суспензии через фильтрующую ленту, которая движется по роликам
Основные этапы работы:
Этап 1
Подача суспензии – исходный материал подается на движущуюся фильтрующую ленту, которая натянута на ролики и проходит через зону вакуумной фильтрации
Этап 2
Фильтрация – под лентой создается разрежение, за счет чего жидкая фаза (фильтрат) просачивается через поры ленты и уходит в сборную систему, а твердые частицы остаются на поверхности
Этап 3
Обезвоживание – для повышения эффективности отделения жидкости могут применяться дополнительные вакуумные зоны или механические прижимные ролики
Этап 4
Снятие осадка – сухой осадок (кек) удаляется с ленты с помощью скребков или специальных валов
Этап 5
Промывка ленты – после снятия осадка фильтрующая лента очищается с помощью форсунок с водой, чтобы предотвратить засорение
Заполняйте небольшую форму и наши специалисты подберут оптимальное решение
Фильтрующая лента
Рама и опорная конструкция
Вакуумная камера (короб)
Система натяжения и привода ленты
Скребки и система снятия осадка
Система промывки ленты
