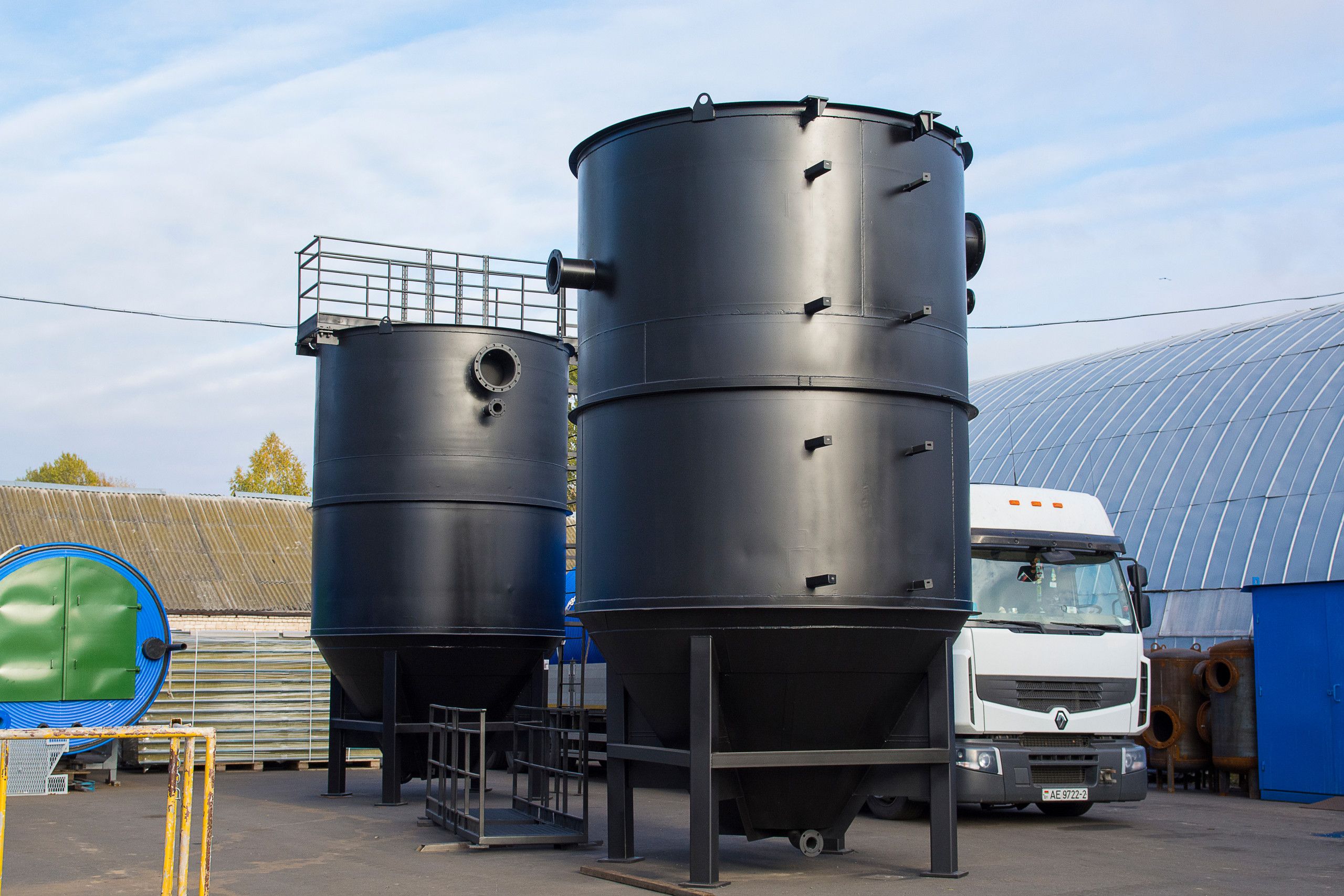

Вертикальный отстойник — это один из наиболее востребованных типов оборудования для механической очистки сточных вод

Такие сооружения представляют собой цилиндрические резервуары, в которых под действием сил тяжести происходит отделение взвешенных частиц от жидкости. Вертикальные отстойники широко применяются на очистных станциях, промышленных предприятиях, в системах автономной канализации загородных домов и дач. Высокая эффективность очистки, компактность и простота эксплуатации делают их оптимальным выбором для многих объектов. В этой статье мы подробно разберем принцип работы вертикального отстойника, его конструкцию, преимущества, технические характеристики, а также ответим на частые вопросы о выборе, монтаже и обслуживании.

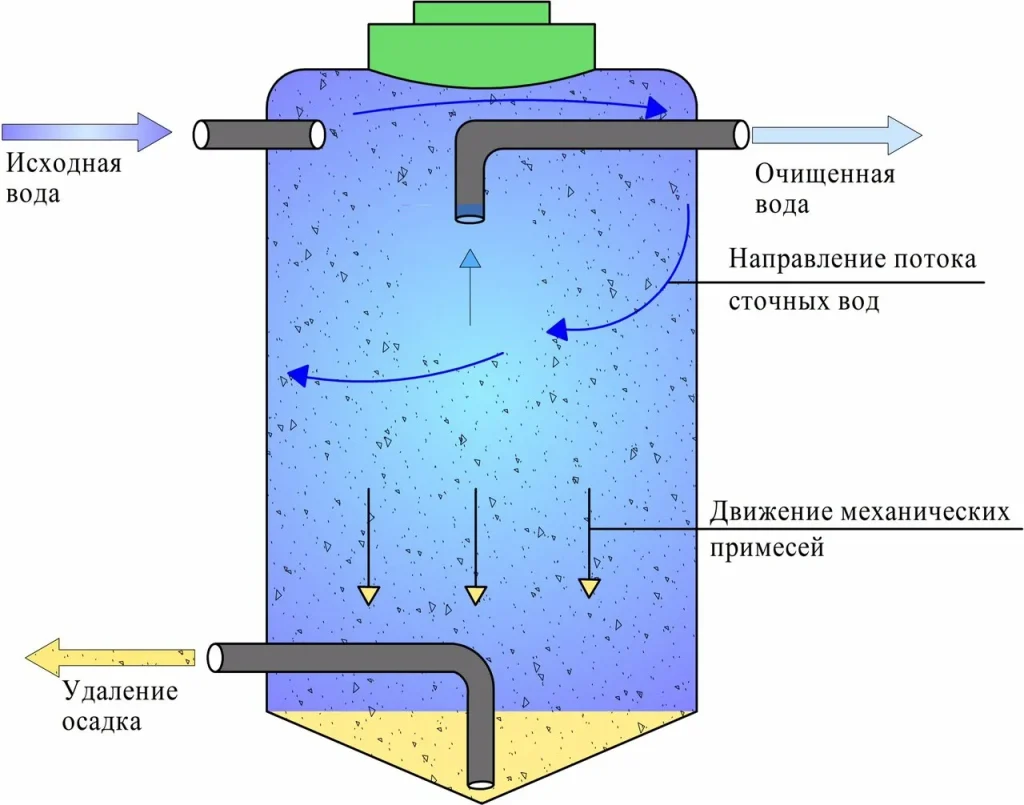

Принцип работы вертикального отстойника основан на разнице плотностей воды и взвешенных веществ. Сточные воды поступают в центральную трубу, которая расположена вдоль оси резервуара. Вода поступает в верхнюю часть отстойника, затем движется вниз по центральной трубе и через отражательный щит распределяется в нижней части резервуара. Далее поток воды меняет направление движения — с нисходящего на восходящее. Это так называемое нисходяще восходящим движение воды позволяет эффективно отделять твердые примеси.

Скорость движения воды в отстойнике должна быть минимальной, чтобы взвешенные частицы успели выпасть в осадок. В восходящем потоке более тяжелые частицы опускаются на дно, а осветленная вода поднимается вверх и переливается через периферийный лоток или зубчатый водослив. Осадок, который накапливается в конической части резервуара, удаляется через патрубок в нижней части. Таким образом, принцип работы вертикального отстойника обеспечивает высокую степень очистки воды от механических примесей.

Работа вертикального отстойника может быть непрерывной или циклической. В большинстве случаев такие отстойники работают в непрерывном режиме, что позволяет обеспечивать стабильную очистку сточных вод на очистных сооружениях. Скорость движения стоков внутри резервуара регулируется конструкцией впускного устройства, а продолжительность отстаивания зависит от гидравлической крупности частиц и плотности воды. Эффективность очистки вертикального отстойника напрямую связана с правильным расчетом его размеров и гидравлической нагрузки.

Верхняя часть отстойника оснащена распределительным устройством, которое обеспечивает равномерное распределение воды по сечению резервуара. Внутреннюю часть отстойника часто разделяют перегородками для улучшения гидродинамики потока. В центральной части расположена труба, которую часто называют впускным устройством. Через эту трубу вода подается в нижнюю зону отстойника. Отражательный щит, установленный на конце трубы, предотвращает размыв осадка и способствует равномерному распределению потока в поперечном сечении.

В нижней части резервуара находится конусное днище, которое облегчает сбор и удаление осадка. Угол наклона днища должен обеспечивать сползание осадка к центральному выпуску. Для сбора осветленной воды в верхней зоне устанавливают кольцевой или периферийный лоток, часто с зубчатым водосливом, что позволяет отводить чистую воду без захвата плавающих веществ. В некоторых конструкциях применяют полупогруженные доски или отражательные щиты для задержания плавающих загрязнений.

Расскажем порядок расчета вертикальных первичных отстойников

Основные параметры вертикального отстойника включают диаметр, высоту цилиндрической и конической части, объем резервуара, гидравлическую нагрузку, продолжительность отстаивания, скорость движения воды, концентрацию взвешенных веществ в исходной и осветленной воде. Размеры отстойников выбирают исходя из расхода сточных вод, концентрации загрязнений и требуемой степени очистки. Расчет отстойника ведется с учетом гидравлической крупности частиц, которая определяет скорость их осаждения.

Скорость восходящего потока воды в отстойнике должна быть меньше скорости осаждения самых мелких частиц, которые необходимо удалить. Обычно эта скорость составляет 0,5–1,5 мм/с. Продолжительность отстаивания варьируется от 1,5 до 4 часов в зависимости от типа стоков. Для бытовых сточных вод часто принимают время отстаивания 2–2,5 часа. Объем камеры отстойника рассчитывается исходя из расхода воды и времени пребывания.

Вертикальные отстойники используются на очистных сооружениях различного назначения. Они эффективны для очистки бытовых сточных вод, промышленных стоков, ливневых вод. В коммунальном хозяйстве вертикальные отстойники часто применяют в составе станций биологической очистки, где они выполняют функцию первичного отстойника для удаления грубодисперсных примесей, а также вторичного отстойника для отделения активного ила от очищенной воды.

На промышленных предприятиях вертикальные отстойники используются для очистки сточных вод, содержащих взвешенные частицы, нефтепродукты, тяжелые металлы и другие загрязнения. Они могут работать как самостоятельные установки или входить в состав многоступенчатых систем очистки. Вертикальные отстойники для очистки сточных вод нашли применение в пищевой, химической, горнодобывающей промышленности, в сельском хозяйстве и на объектах жилищно-коммунального хозяйства.

В частном секторе вертикальные отстойники часто используют в составе автономных систем канализации для загородных домов и дач. Компактность и эффективность делают их привлекательным решением для локальных очистных сооружений. Такие установки позволяют очищать сточные воды до уровня, при котором их можно сбрасывать в водоемы или использовать для полива и технических нужд.
