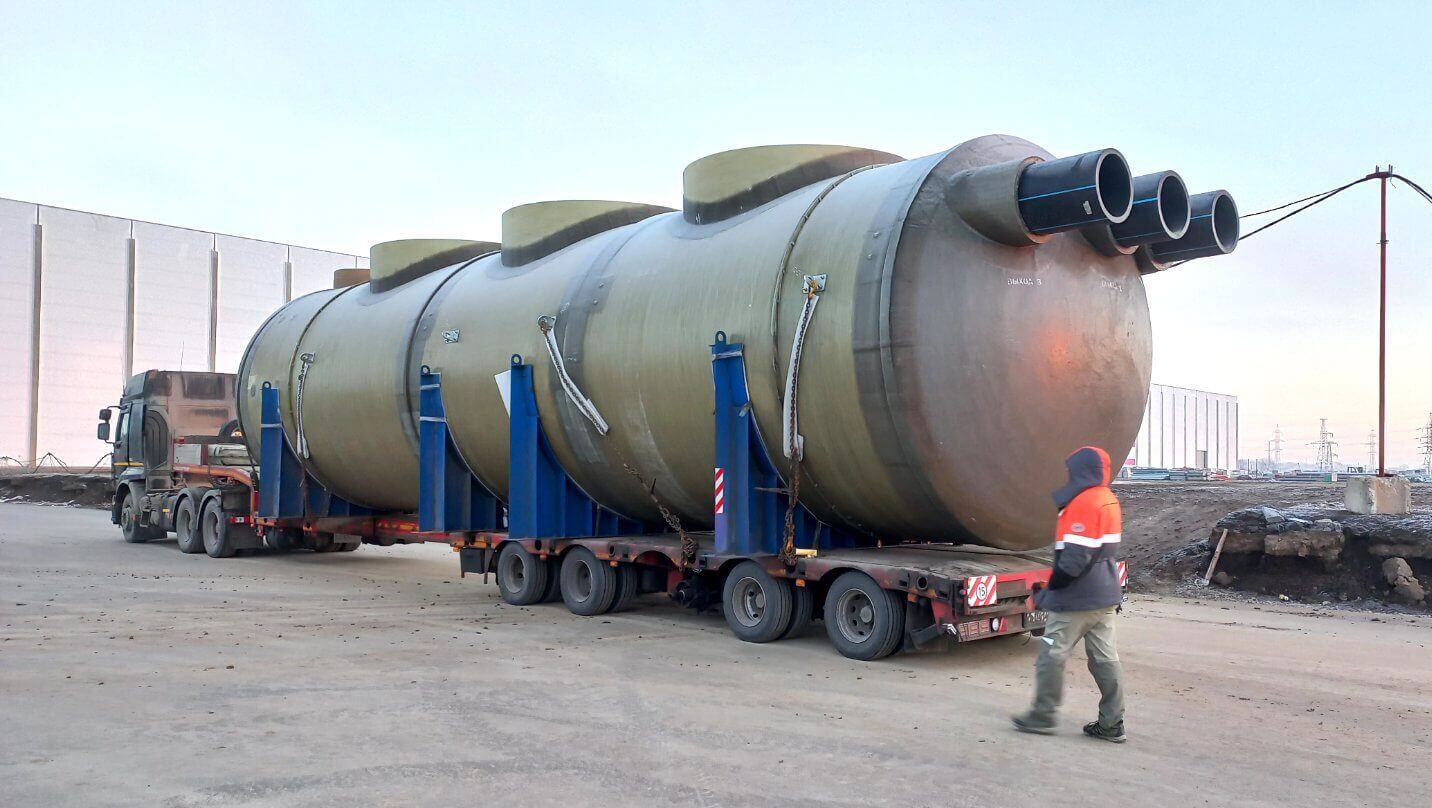

Комплекс оборудования ГЕОН-ЛОС-СП-Р представляет собой полный комплект оборудования, емкости, распределительные и технологические колодцы с установленным оборудованием полной заводской готовности, необходимый для очистки ливневых и талых сточных вод до требований по количественному составу загрязняющих веществ в сточных водах, сбрасываемых в водоем рыбохозяйственного назначения. Корпусы емкостей и колодцев изготовлены из стеклопластика (стекловолокно с пропиткой связующими материалами), методом машинной намотки и контактного формования.
Производительность
Толщина стенки
Диаметр сооружений
Длина сооружений
Армированный стеклопластик перекрестной намотки
| ГЕОН-ЛОС-СП-Р-10 | ||||||
| Производительность | 10 л/с | 36 м³/ч | ||||
| Наименование сооружений | Габариты сооружений, м | Высота патрубка, м | L сооружений, м | |||
| D | L/Hподз | Нподв | Нотв | |||
| Разделительная камера | РК | 1,3 | 2 | 1,7 | 1,8 | 19,4 |
| Пескоуловитель | ПУ(В) | 1,5 | 3,9 | 1,86 | 1,91 | |
| Бензомаслоуловитель | БМУ | 1,5 | 4,3 | 1,97 | 2,07 | |
| Фильтр сорбционный | СФ | 1,5 | 3 | 2,13 | 2,53 | |
| Колодец с установкой УФО | УФО | 2 | 4,4 | 2,59 | 3,09 | |
| Колодец отбора проб | КОП | 1,3 | 3,5 | 3,15 | 3,25 | |
| Комплектация оборудования | ||||||
| Разделительная камера | Стеклопластиковый корпус, крышка горловины, лестница, вент стояк, анкерные болты | |||||
| Пескоуловитель | Стеклопластиковый корпус, крышка горловины, лестница, вент стояк, горловина Д1300мм, анкерные болты | |||||
| Бензомаслоуловитель | Стеклопластиковый корпус, крышка горловины, лестница, вент стояк, горловина Д1300мм, коалесцентный модуль | |||||
| Фильтр сорбционный | Стеклопластиковый корпус, крышка горловина, лестница, вент стояк, горловина Д1300, фильтрующая загрузка | |||||
| Колодец с установкой УФО | Стеклопластиковый корпус, крышка колодца, лестница, анкерные болты, установка УФО-ОДВ40С (мощность 1,2 кВт), ШУ с установкой в колодце, три задвижки, трубный узел, УФ датчик, блок промывки. | |||||
| Колодец отбора проб | Стеклопластиковый корпус, крышка горловины, лестница, вент стояк, анкерные болты | |||||
| ГЕОН-ЛОС-СП-Р-20 | ||||||
| Производительность | 20 л/с | 72 м³/ч | ||||
| Наименование сооружений | Габариты сооружений, м | Высота патрубка, м | L сооружений, м | |||
| D | L/Hподз | Нподв | Нотв | |||
| Разделительная камера | РК | 1,3 | 2 | 1,7 | 1,8 | 23,6 |
| Пескоуловитель | ПУ(В) | 2 | 4,4 | 1,86 | 1,91 | |
| Бензомаслоуловитель | БМУ | 2 | 4,8 | 1,97 | 2,07 | |
| Фильтр сорбционный | СФ | 1,5 | 6,2 | 2,13 | 2,53 | |
| Колодец с установкой УФО | УФО | 2 | 4,4 | 2,59 | 3,09 | |
| Колодец отбора проб | КОП | 1,3 | 3,5 | 3,15 | 3,25 | |
| Комплектация оборудования | ||||||
| Разделительная камера | Стеклопластиковый корпус, крышка горловины, лестница, вент стояк, анкерные болты | |||||
| Пескоуловитель | Стеклопластиковый корпус, крышка горловины, лестница, вент стояк, горловина Д1300мм, анкерные болты | |||||
| Бензомаслоуловитель | Стеклопластиковый корпус, крышка горловины, лестница, вент стояк, горловина Д1300мм, коалесцентный модуль | |||||
| Фильтр сорбционный | Стеклопластиковый корпус, крышка горловина, лестница, вент стояк, горловина Д1300, фильтрующая загрузка | |||||
| Колодец с установкой УФО | Стеклопластиковый корпус, крышка колодца, лестница, анкерные болты, установка УФО-ОДВ80СА (мощность 2,2 кВт), ШУ с установкой в колодце, три задвижки, трубный узел, УФ датчик, блок промывки. | |||||
| Колодец отбора проб | Стеклопластиковый корпус, крышка горловины, лестница, вент стояк, анкерные болты | |||||
| ГЕОН-ЛОС-СП-Р-30 | ||||||
| Производительность | 30 л/с | 108 м³/ч | ||||
| Наименование сооружений | Габариты сооружений, м | Высота патрубка, м | L сооружений, м | |||
| D | L/Hподз | Нподв | Нотв | |||
| Разделительная камера | РК | 1,3 | 2 | 1,7 | 1,8 | 28,3 |
| Пескоуловитель | ПУ(В) | 2,4 | 4,5 | 1,86 | 1,91 | |
| Бензомаслоуловитель | БМУ | 2 | 7,1 | 1,97 | 2,07 | |
| Фильтр сорбционный | СФ | 1,5 | 8,2 | 2,13 | 2,53 | |
| Колодец с установкой УФО | УФО | 2 | 4,4 | 2,59 | 3,09 | |
| Колодец отбора проб | КОП | 1,3 | 3,5 | 3,15 | 3,25 | |
| Комплектация оборудования | ||||||
| Разделительная камера | Стеклопластиковый корпус, крышка горловины, лестница, вент стояк, анкерные болты | |||||
| Пескоуловитель | Стеклопластиковый корпус, крышка горловины, лестница, вент стояк, горловина Д1300мм, анкерные болты | |||||
| Бензомаслоуловитель | Стеклопластиковый корпус, крышка горловины, лестница, вент стояк, горловина Д1300мм, коалесцентный модуль | |||||
| Фильтр сорбционный | Стеклопластиковый корпус, крышка горловина, лестница, вент стояк, горловина Д1300, фильтрующая загрузка | |||||
| Колодец с установкой УФО | Стеклопластиковый корпус, крышка колодца, лестница, анкерные болты, установка УФО-ОДВ120СА (мощность 3,0 кВт), ШУ с установкой в колодце, три задвижки, трубный узел, УФ датчик, блок промывки. | |||||
| Колодец отбора проб | Стеклопластиковый корпус, крышка горловины, лестница, вент стояк, анкерные болты | |||||
| ГЕОН-ЛОС-СП-Р-40 | ||||||
| Производительность | 40 л/с | 144 м³/ч | ||||
| Наименование сооружений | Габариты сооружений, м | Высота патрубка, м | L сооружений, м | |||
| D | L/Hподз | Нподв | Нотв | |||
| Разделительная камера | РК | 1,5 | 2 | 1,7 | 1,8 | 34,6 |
| Пескоуловитель | ПУ(В) | 3 | 4,9 | 1,86 | 1,91 | |
| Бензомаслоуловитель | БМУ | 2 | 9,4 | 1,97 | 2,07 | |
| Фильтр сорбционный | СФ | 1,5 | 11,2 | 2,13 | 2,53 | |
| Колодец с установкой УФО | УФО | 2 | 4,4 | 2,59 | 3,09 | |
| Колодец отбора проб | КОП | 1,5 | 3,5 | 3,15 | 3,25 | |
| Комплектация оборудования | ||||||
| Разделительная камера | Стеклопластиковый корпус, крышка горловины, лестница, вент стояк, анкерные болты | |||||
| Пескоуловитель | Стеклопластиковый корпус, крышка горловины, лестница, вент стояк, горловина Д1300мм, анкерные болты | |||||
| Бензомаслоуловитель | Стеклопластиковый корпус, крышка горловины, лестница, вент стояк, горловина Д1300мм, коалесцентный модуль | |||||
| Фильтр сорбционный | Стеклопластиковый корпус, крышка горловина, лестница, вент стояк, горловина Д1300, фильтрующая загрузка | |||||
| Колодец с установкой УФО | Стеклопластиковый корпус, крышка колодца, лестница, анкерные болты, установка УФО-ОДВ150СА (мощность 3,7 кВт), ШУ с установкой в колодце, три задвижки, трубный узел, УФ датчик, блок промывки. | |||||
| Колодец отбора проб | Стеклопластиковый корпус, крышка горловины, лестница, вент стояк, анкерные болты | |||||
| ГЕОН-ЛОС-СП-Р-50 | ||||||
| Производительность | 50 л/с | 180 м³/ч | ||||
| Наименование сооружений | Габариты сооружений, м | Высота патрубка, м | L сооружений, м | |||
| D | L/Hподз | Нподв | Нотв | |||
| Разделительная камера | РК | 1,5 | 2 | 1,7 | 1,8 | 34 |
| Пескоуловитель | ПУ(В) | 3 | 4,9 | 1,86 | 1,91 | |
| Бензомаслоуловитель | БМУ | 2,4 | 8,2 | 1,97 | 2,07 | |
| Фильтр сорбционный | СФ | 2 | 10,8 | 2,13 | 2,53 | |
| Колодец с установкой УФО | УФО | 3 | 4,4 | 2,59 | 3,09 | |
| Колодец отбора проб | КОП | 1,5 | 3,5 | 3,15 | 3,25 | |
| Комплектация оборудования | ||||||
| Разделительная камера | Стеклопластиковый корпус, крышка горловины, лестница, вент стояк, анкерные болты | |||||
| Пескоуловитель | Стеклопластиковый корпус, крышка горловины, лестница, вент стояк, горловина Д1300мм, анкерные болты | |||||
| Бензомаслоуловитель | Стеклопластиковый корпус, крышка горловины, лестница, вент стояк, горловина Д1300мм, коалисцентный модуль | |||||
| Фильтр сорбционный | Стеклопластиковый корпус, крышка горловина, лестница, вент стояк, горловина Д1300, фильтрующая загрузка | |||||
| Колодец с установкой УФО | Стеклопластиковый корпус, крышка колодца, лестница, анкерные болты, установка УФО-ОДВ200СА (мощность 7,6 кВт), ШУ с установкой в колодце, три задвижки, трубный узел, УФ датчик, блок промывки. | |||||
| Колодец отбора проб | Стеклопластиковый корпус, крышка горловины, лестница, вент стояк, анкерные болты | |||||
Комплекс ГЕОН-ЛОС-СП-Р работает в следующим образом. Загрязненный сток, поступает по трубам в самотечном режиме на распределение в распределительный колодец. Далее наиболее загрязненная часть сточных вод подается на очистные сооружения, «условно-чистые» (возникающие при превышении расчетного количества сброса) стоки отводятся по байпасной линии в колодец отбора проб и сбрасываются без очистки.
Загрязненная часть стоков проходит очистку в пескоуловителе, бензомаслоуловителе, сорбционном фильтре и обеззараживание на установке УФО, затем очищенные сточные воды отводятся в самотечном режиме в колодец отбора проб и далее на сброс в водоем рыбохозяйственного назначения.
Обслуживание установки ГЕОН-ЛОС-СП-Р рекомендуется производить не реже одного раза в год, в период окончания эксплуатационного сезона. Обслуживание заключается в откачке воды и накопившегося осадка, и слоя нефтепродуктов. Также необходимо проверить состояние фильтрующей загрузки и при необходимости заменить её. Обслуживание установки завершается проверкой состояния ламп УФО и промывкой поверхности кварцевых колб.
