Чертеж
тонкослойного отстойника

ГК «ГЕОН»
ведущий российский производитель очистных сооружений и комплексных решений в сфере водоподготовки и водоочистки. Компания специализируется на проектировании, производстве и внедрении современных систем очистки сточных вод для промышленных предприятий, ЖКХ и других отраслей

Наши отстойники разработаны с учётом современных технологий и требований к экологической безопасности. Мы используем только высококачественные материалы и комплектующие, что гарантирует надёжность и долговечность оборудования

Высокое качество. Используем только лучшие материалы и комплектующие для надёжности и долговечности оборудования

Современные технологии. Наши отстойники соответствуют последним экологическим требованиям

Эффективность. Первичные отстойники удаляют нерастворимые примеси, вторичные — отделяют активный ил от очищенной воды, повышая её качество

Индивидуальный подход. Предлагаем оптимальные решения для очистки сточных вод под ваши нужды

Консультация. Профессиональные советы по выбору и использованию оборудования

Надежность. Качественное производство и современные решения обеспечивают стабильную работу очистных сооружений

Обращаясь в ГК ГЕОН, вы можете быть уверены в получении профессиональной консультации, качественного оборудования и индивидуального подхода к каждому проекту

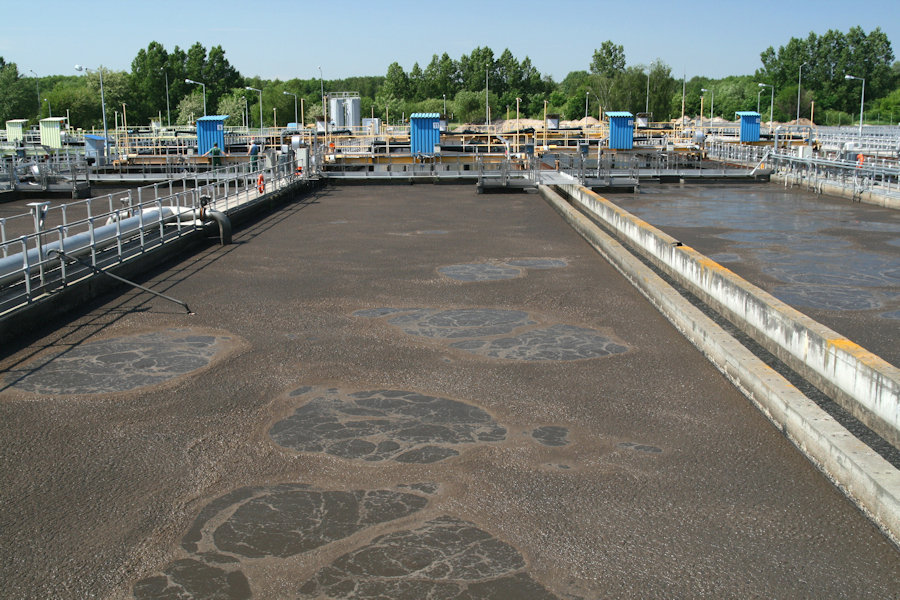

Современные системы очистки сточных вод включают несколько типов отстойников, классифицируемых по характеру работы, направлению движения потока жидкости и технологической функции. Существует три основных типа по технологии: первичные, вторичные и третичные. По направлению потока воды — горизонтальные, вертикальные, радиальные и тонкослойные. Последние — одни из самых эффективных при высокой производительности систем при ограниченных размерах оборудования

Более подробно про каждый вид:

Радиальные отстойники имеют круглую форму, вода подается в центр и движется к периферии, где осадок собирается
Вертикальные отстойники представляют собой цилиндрические резервуары, в которых жидкость движется сверху вниз, а осадок скапливается на дне
Горизонтальные отстойники — это прямоугольные или круглые резервуары, где вода течет горизонтально, а взвесь оседает по мере движения

Основное назначение тонкослойного отстойника
ускоренное и качественное отделение частиц осадка из потока сточных вод. Он применяется для осветления, предварительной и финишной очистки воды. Благодаря тонким слоям, процесс отстаивания происходит быстрее, при этом сохраняется высокая степень очистки жидкости

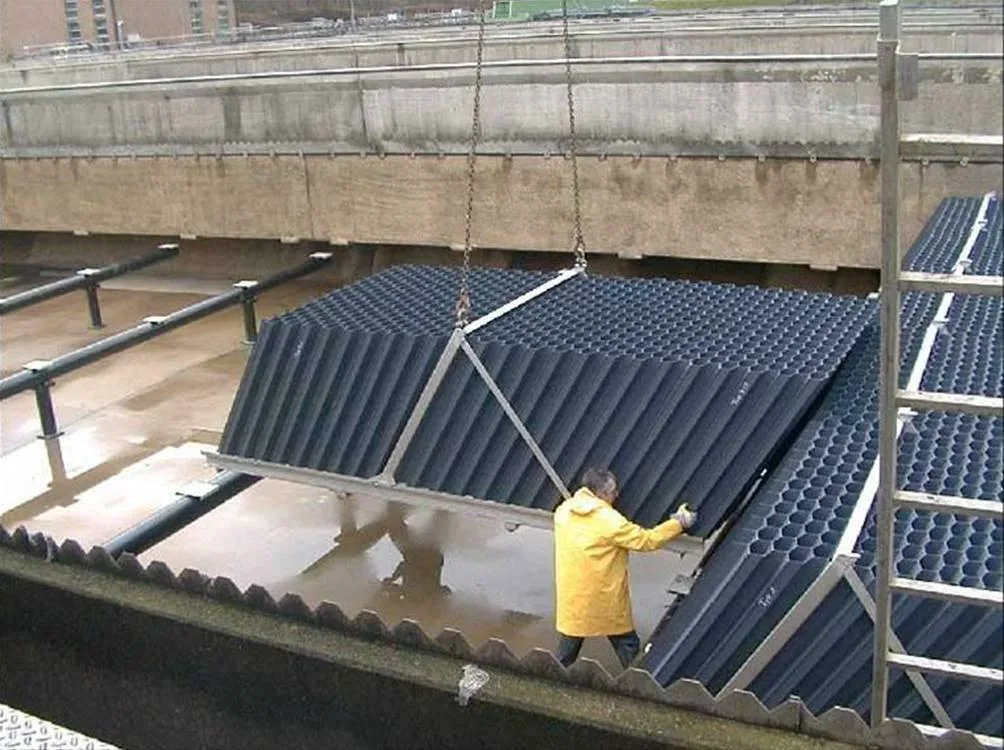

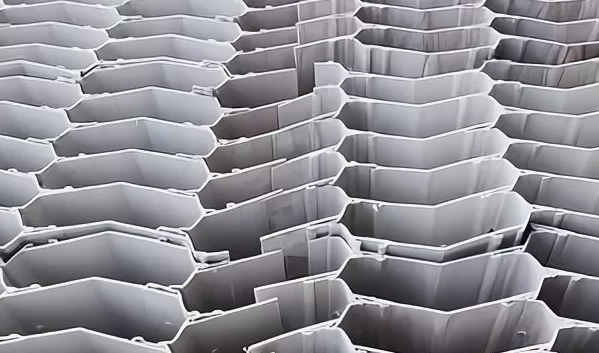

Обычный процесс отстаивания воды, при котором из нее осаждаются взвешенные загрязнения, протекает медленно. Чтобы увеличить количество осаждаемых примесей за ограниченное время и обработать больший объем воды, требуется расширить площадь осаждения. Однако простое увеличение площади сделает установку громоздкой и потребует значительного пространства. Альтернативный вариант — продлить время пребывания воды в резервуаре, но это снижает производительность устройства. Оптимальным решением стало внедрение в отстойник специальных пластинчатых модулей (ламелей), которые разделяют общий объем воды на множество узких слоёв. Эти наклонные поверхности не только увеличивают площадь осаждения, но и позволяют частицам осадка самостоятельно стекать в накопительную часть отстойника — без необходимости в частом обслуживании. Наклон пластин обеспечивает естественное движение осадка вниз под действием силы тяжести.
Расстояние между пластинами подбирается таким образом, чтобы ускорить осаждение, при этом поток воды не мешал осадку двигаться навстречу течению.
Именно благодаря тому, что вода в отстойнике разделена на множество тонких слоёв осаждения, такая конструкция получила название «тонкослойный отстойник».

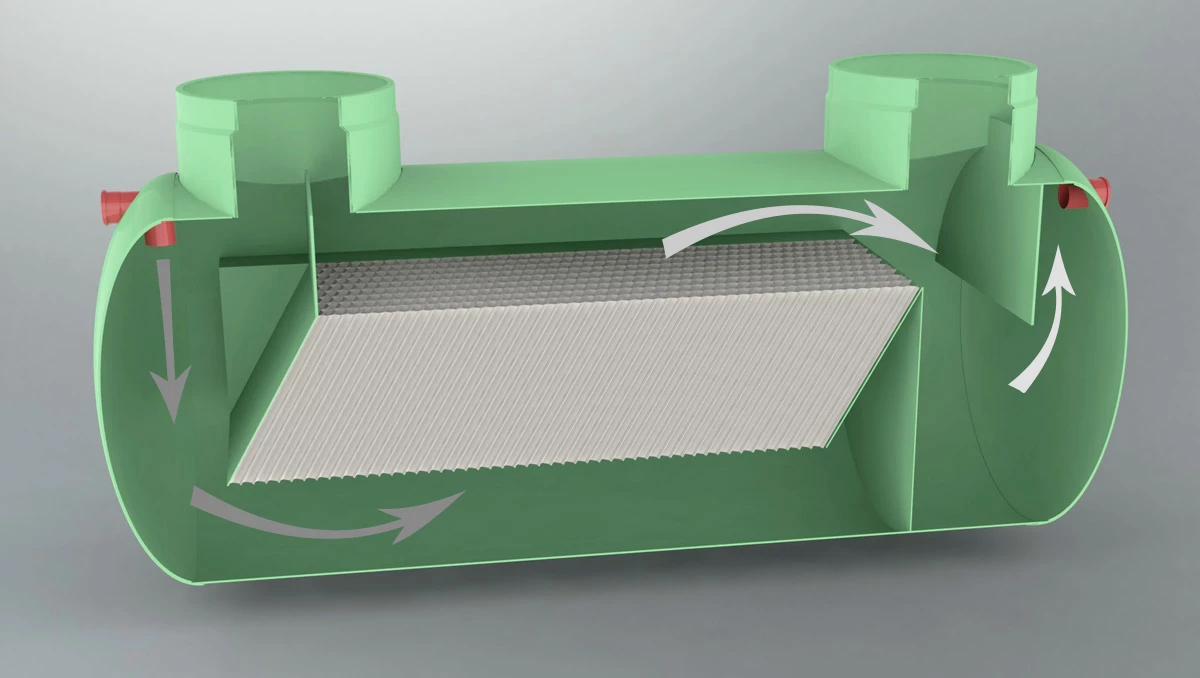

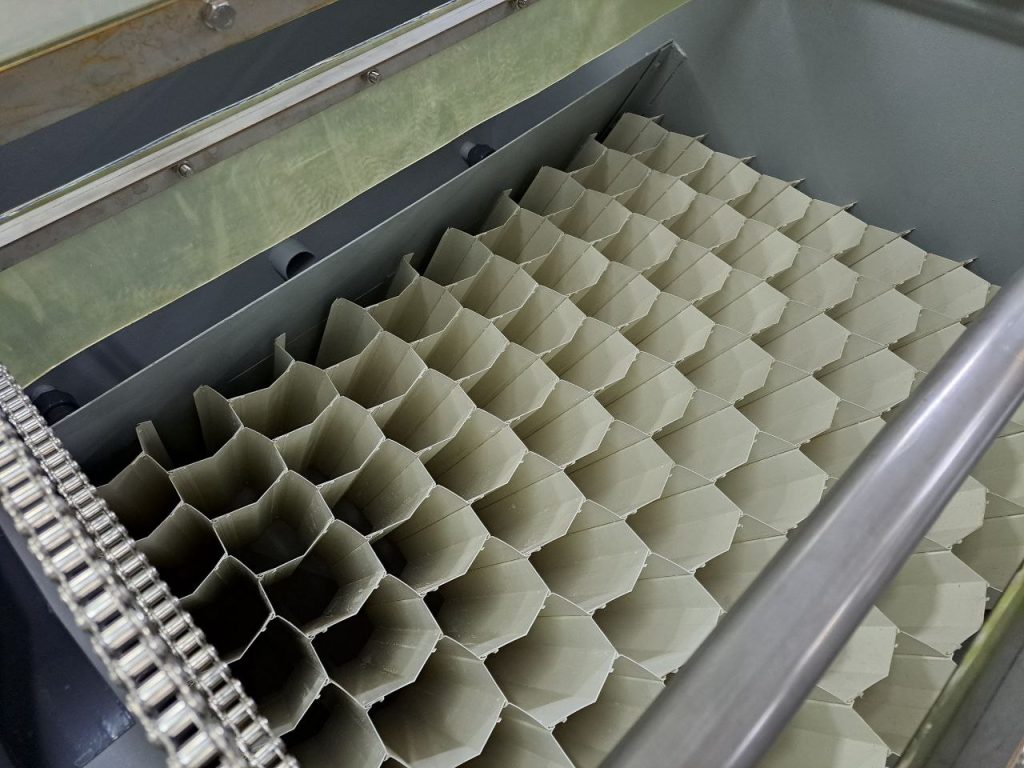

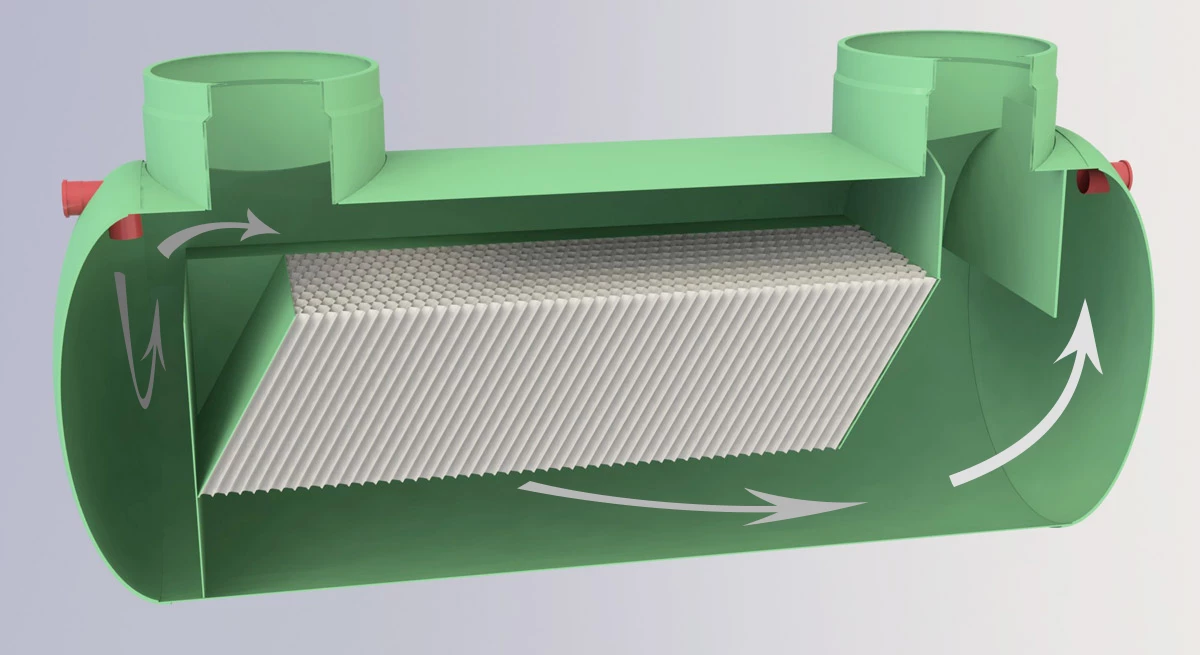

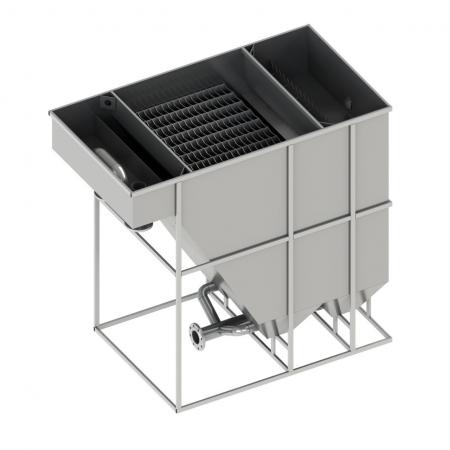

Устройство представляет собой резервуар, разделённый на три основные зоны: приемную камеру, зону отстаивания с установленным тонкослойным модулем и отделение для осветленной воды. Поступающая исходная вода сначала направляется в приемную часть отстойника. Затем она движется в отстойную зону, где размещен тонкослойный модуль. За счет его конструкции формируется противоточное движение воды и осадка. Модуль полностью перекрывает площадь отстойника и состоит из полимерных наклонных пластин, образующих структуру с ячейками. В процессе осаждения более крупные частицы, выпадая в слоях небольшой толщины, захватывают за собой более мелкие включения и под действием силы тяжести скатываются по наклонным поверхностям модуля вниз. Собравшийся осадок скапливается в нижнем конусообразном отсеке отстойника и периодически удаляется через предусмотренный для этого трубопровод. Осветленная вода поднимается вверх и через зубчатое переливное устройство поступает в зону сбора очищенной воды, откуда самотеком уходит по выпускной трубе. Как правило, корпус оборудования изготавливается из нержавеющей стали, однако по желанию заказчика может применяться конструкционная сталь с защитным антикоррозийным покрытием

Для изготовления используются:

Нержавеющая или оцинкованная сталь

Стеклопластик

ПНД (полиэтилен низкого давления)

Материал выбирается в зависимости от условий эксплуатации, агрессивности среды, температуры и значения pH жидкости

Существуют три основные схемы движения потока воды:

Прямоток — частицы и поток движутся в одном направлении
Перекрёстный ток — осадок направляется поперёк основного движения воды
Противоток — вода поступает снизу, а осадок опускается сверху навстречу потоку. Это обеспечивает лучшие условия агломерации взвешенных веществ

Такие системы особенно эффективны при наличии легко оседающих частиц. Внутри наклонных труб вода движется снизу вверх, а осадок оседает в иловом приямке Лёгкие примеси удаляются лотком, при этом движение ускоряется воздухом из перфорированных трубок. Главный конструктивный вызов — обеспечить равномерное распределение воды между уровнями. Этого добиваются с помощью водосборных труб и регулируемых водосливов
