Как рассчитать дренажный колодец

Правильный расчет дренажного колодца — это основа эффективной системы водоотведения на участке

От точности вычислений зависит, справится ли ваша система с ливневыми и грунтовыми водами, не будет ли подтопления фундамента и подвала. На этой странице мы разберем пошаговую методику расчета и выбора оптимальных параметров, особенно при использовании жби-изделий.

Профессиональный расчет учитывает множество факторов: от типа грунта до глубины промерзания. Наши специалисты подготовили руководство, которое поможет вам понять логику проектирования и правильно определить, сколько колец потребуется для вашего колодца, а также как подобрать сопутствующие плиты и перекрытия.

В дренажных системах используются следующие виды материалов:

Песчано-гравийная смесь — это один из самых простых способов создания дренажной системы. Он предполагает выкапывание траншеи в нужных местах, укладку на дно слоя песчано-гравийной подушки толщиной до 50 см и последующую обратную засыпку извлечённым грунтом.
Недостаток такого подхода — короткий срок службы: в среднем 2–3 года, максимум — до 5 лет. Причина — быстрое засорение и заиливание материала, из-за чего он перестаёт пропускать воду

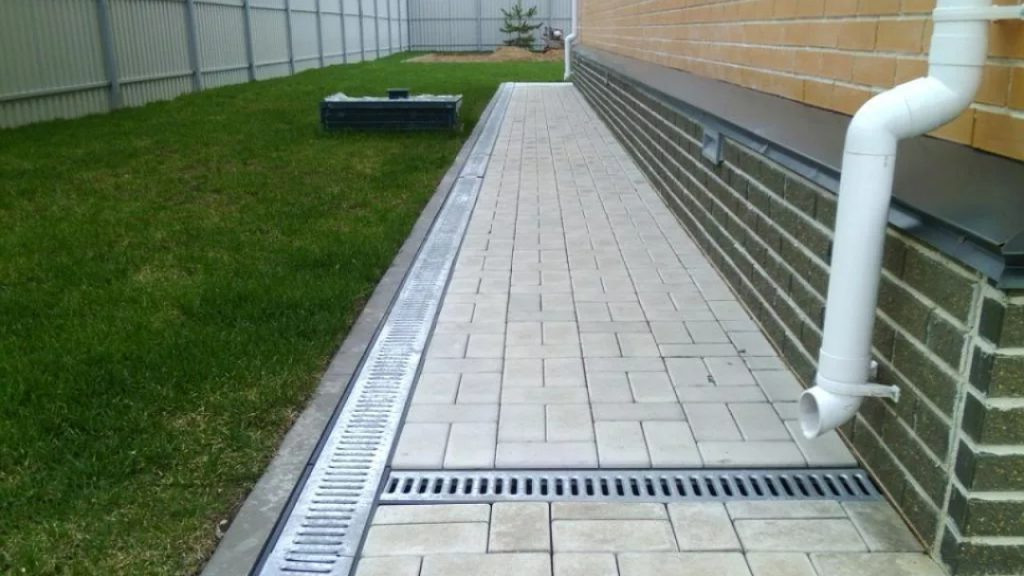

Иногда поверх песчано-гравийной подушки устанавливаются лотки из полимерных или бетонных материалов, закрытые сверху металлическими решётками. Такие решения часто применяются у подъездных путей, возле тропинок на участках и других территорий с интенсивной нагрузкой.

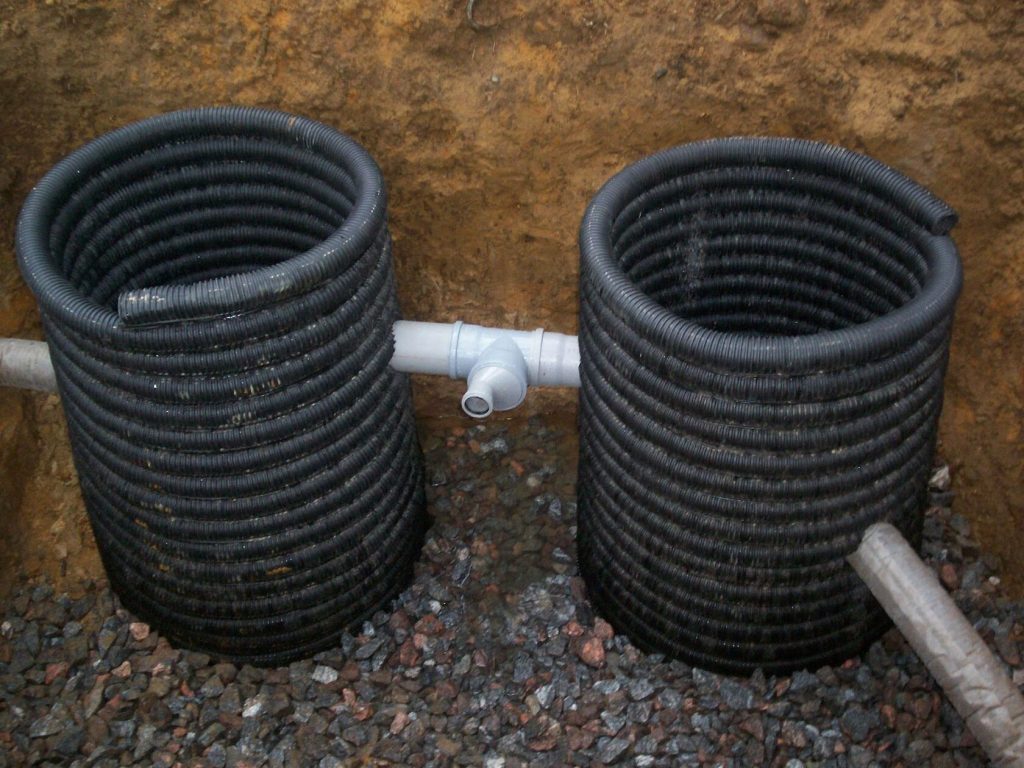

Довольно востребованным сегодня считается метод устройства дренажа с использованием перфорированных или гофрированных труб — так называемых дрён. Эти трубы укладываются в траншею и могут прослужить долго, если обернуть их геотекстилем — это предотвращает засорение отверстий и продлевает срок службы всей системы

Ещё один современный вариант — применение дренажных матов. Это материалы из трёхслойного полимера, способные выдерживать даже значительное давление грунта. Они отличаются устойчивостью к низким температурам и препятствуют вспучиванию земли в холодное время года.
Интересно, что такие маты можно применять не только в траншеях или лотках, но и на поверхности, что делает их универсальным решением для различных условий участка

Анализ гидрогеологических условий

На этом этапе определяется глубина залегания грунтовых вод и тип грунта. Это базовые данные, которые влияют на выбор типа колодца (фильтрационный, накопительный или поглотительный) и его конструкцию.

Расчет объема сточных вод

Основная цель — определить, какой объем воды колодец должен принимать и отводить. Расчет ведется на основе площади водосбора, интенсивности осадков в вашем регионе и коэффициента стока (зависит от типа поверхности: асфальт, газон, крыша).

Определение размеров колодца

Исходя из требуемого объема и уровня грунтовых вод, вычисляются необходимые глубина и диаметр колодца. Здесь важно заложить запас производительности, чтобы система справлялась с пиковыми нагрузками.

Проектирование схемы подключения

Разрабатывается схема входа и выхода дренажных труб, определяются точки присоединения, что напрямую влияет на количество необходимых техники и материалов для монтажа.

Подбор конструкции и материалов

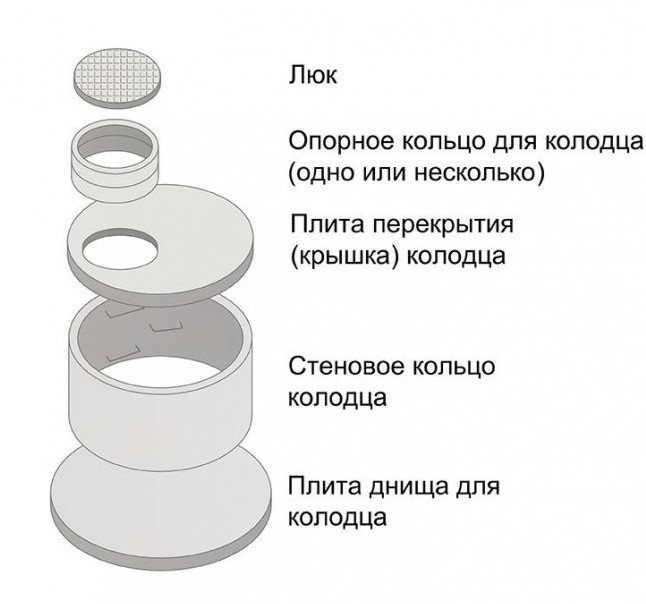

Выбирается тип днища, наличие или отсутствие фильтрационного слоя. На этом этапе принимается решение об использовании пластика или железобетонных конструкций. Если выбор пал на последние, то рассчитывается необходимое количество колец, подбираются плиты перекрытия и днища.

Прежде всего, необходимо определить глубину колодца — она напрямую зависит от уровня залегания грунтовых вод. Затем необходимо рассчитать диаметр — чем он больше, тем больший объем воды сможет аккумулировать колодец

Параметры и их значение:
Глубина (м) — планируемый уровень бурения — от поверхности до дна
Диаметр (м) — влияет на ширину колодца и, соответственно, на объем
Время откачки — частота, с которой будет производиться отвод воды

Этот расчетный объем необходимо сравнить с расчетным притоком воды

В зависимости от этого, возможно, потребуется увеличить количество колец (и, соответственно, глубину) или выбрать кольца большего диаметра. На практике для типового загородного дома часто достаточно колодца из 2-3 колец диаметром 1-1.5 метра.

Важно! При расчете для фильтрационных колодцев учитывается площадь дна и боковых поверхностей, через которые вода уходит в грунт. Для накопительных колодцев расчет ведется на полный объем до плиты перекрытия, с учетом периодичности откачки воды.

При выборе материалов для дренажного колодца часто возникает вопрос: что лучше — железобетон или пластик? Этот вопрос критически важен, так как он влияет на долговечность и стоимость системы.

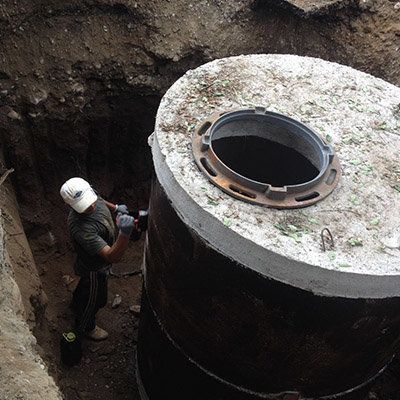

Преимущества ЖБИ-конструкций:

1. Высокая несущая способность. Жби-изделия выдерживают огромное давление грунта и не всплывают при высоком уровне грунтовых вод.

2. Долговечность. Срок службы железобетонного колодца составляет более 50 лет.

3. Устойчивость к перепадам температур. Кольца и плиты из жби не деформируются при морозном пучении и не теряют прочности.

4. Отличная герметичность швов. При правильном монтаже с использованием гидроизоляции, стыки между кольцами обеспечивают надежную герметизацию.

5. Стандартизация. Все жби-изделия имеют стандартные размеры, что упрощает расчет, подбор плит перекрытия, блоков горловины и других элементов. Для монтажа не требуется специальная техника — достаточно автокрана.

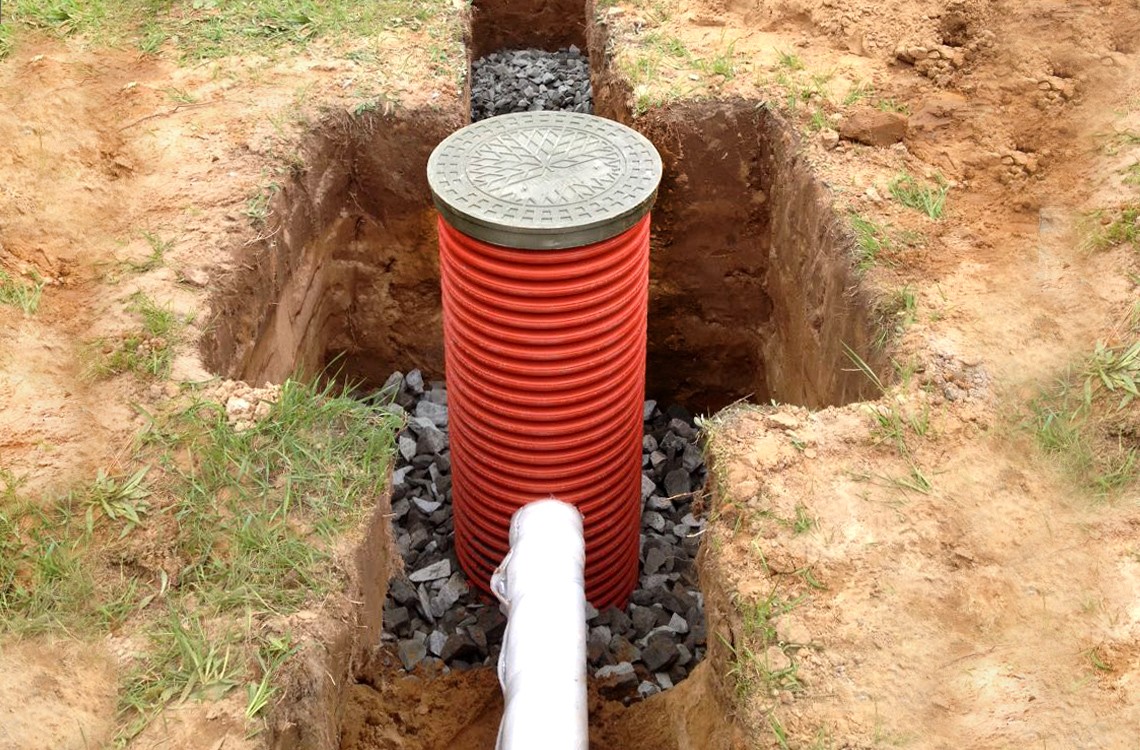

Преимущества пластиковых колодцев:

1. Легкий вес, что упрощает транспортировку.

2. Меньшая стоимость (иногда).

3. Скорость монтажа.

Однако, для дренажных систем на участках со сложными грунтами, высокими нагрузками или глубоким залеганием труб, железобетонные конструкции остаются вне конкуренции. Выбор жби-изделий гарантирует, что ваш колодец будет работать десятилетиями без необходимости ремонта.
