Очищает сложные типы стоков с различными примесями

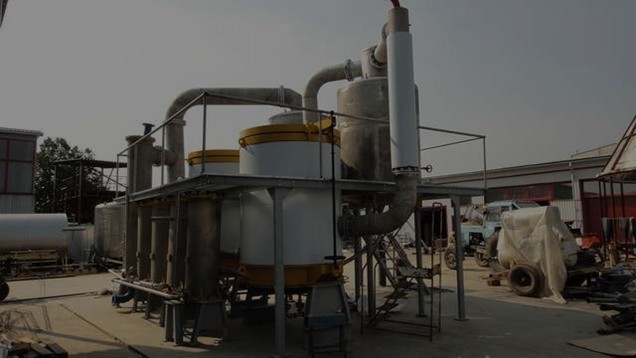

Выпарная установка — это промышленный аппарат, предназначенный для удаления избыточной влаги из жидкого раствора путём его частичного испарения. Основной задачей установки является повышение концентрации полезных веществ в жидкой среде за счёт удаления растворителя, чаще всего воды. Процесс выпаривания происходит при заданных условиях температуры и давления, с использованием греющего пара как источника тепла. Это ключевое звено многих отраслей, где требуется утилизация жидких отходов, концентрирование продуктов или подготовка растворов к дальнейшей переработке
Выпарные установки применяются для обработки жидких сред, которые невозможно эффективно очистить с помощью стандартных методов
Среди таких растворов:
концентрированные солевые растворы
неорганические и органические высококонцентрированные жидкости
промышленные сточные воды с высоким содержанием вредных веществ
технические растворы после химических процессов
фильтраты после мембранных технологий
растворы после процессов травления, мойки и окраски
Они эффективно удаляют влагу, сокращая количество отходов и улучшая экологические показатели производства
Существуют следующие типы выпарных аппаратов:
Однокорпусные — компактные и простые в эксплуатации

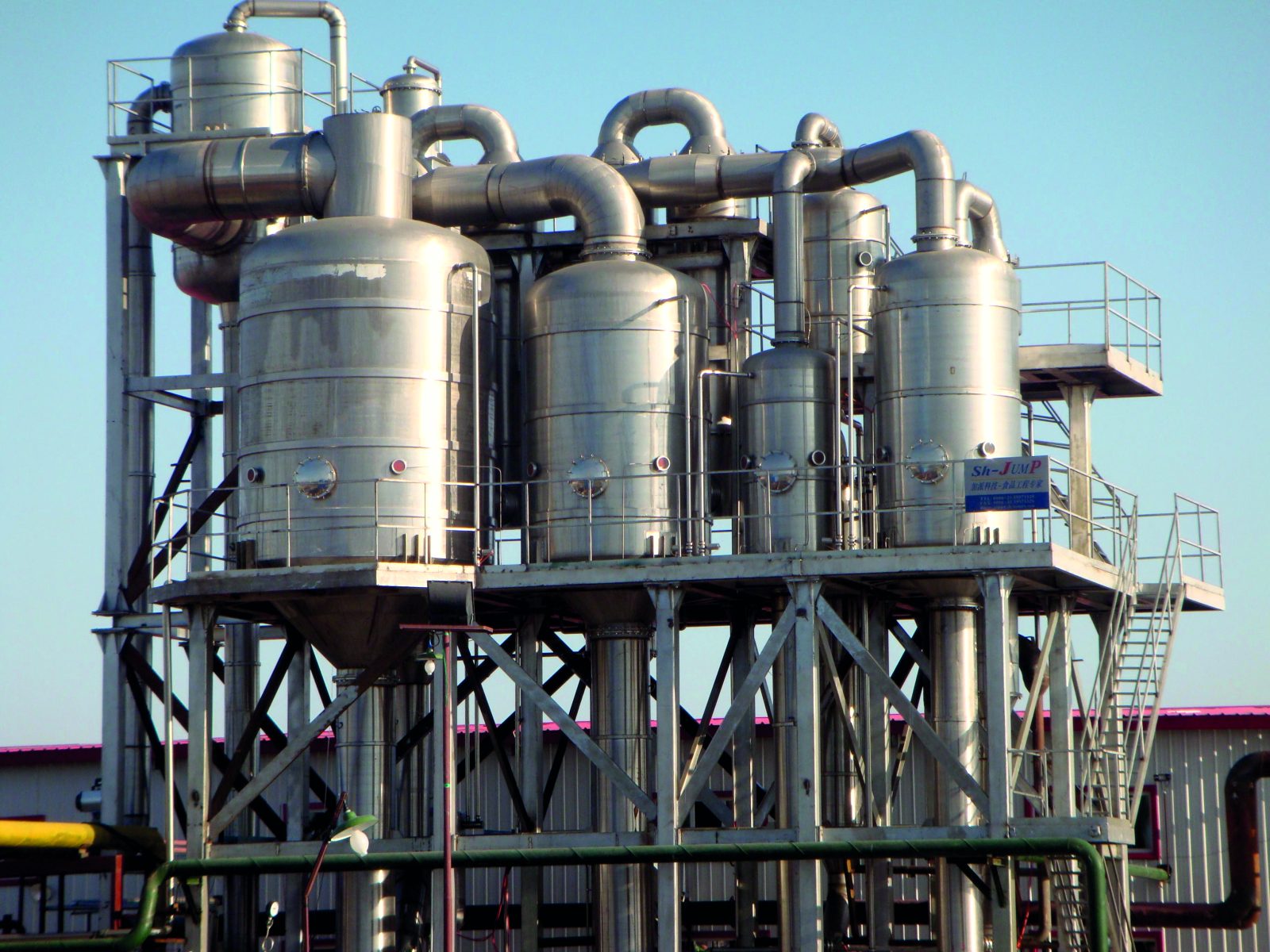

Многокорпусные (каскадные) — повышенная экономия пара и высокая производительность
Пленочные — используются для вязких и термочувствительных продуктов
Циркуляционные — активное движение раствора обеспечивает интенсивный процесс выпаривания
Комбинированные системы — сочетают различные технологии, включая термическое и мембранное разделение

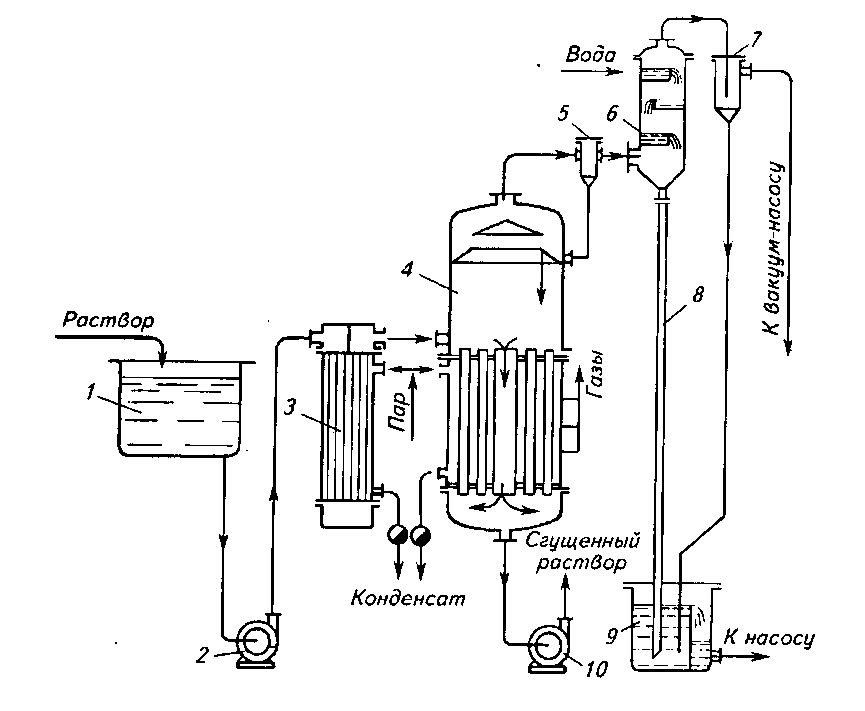

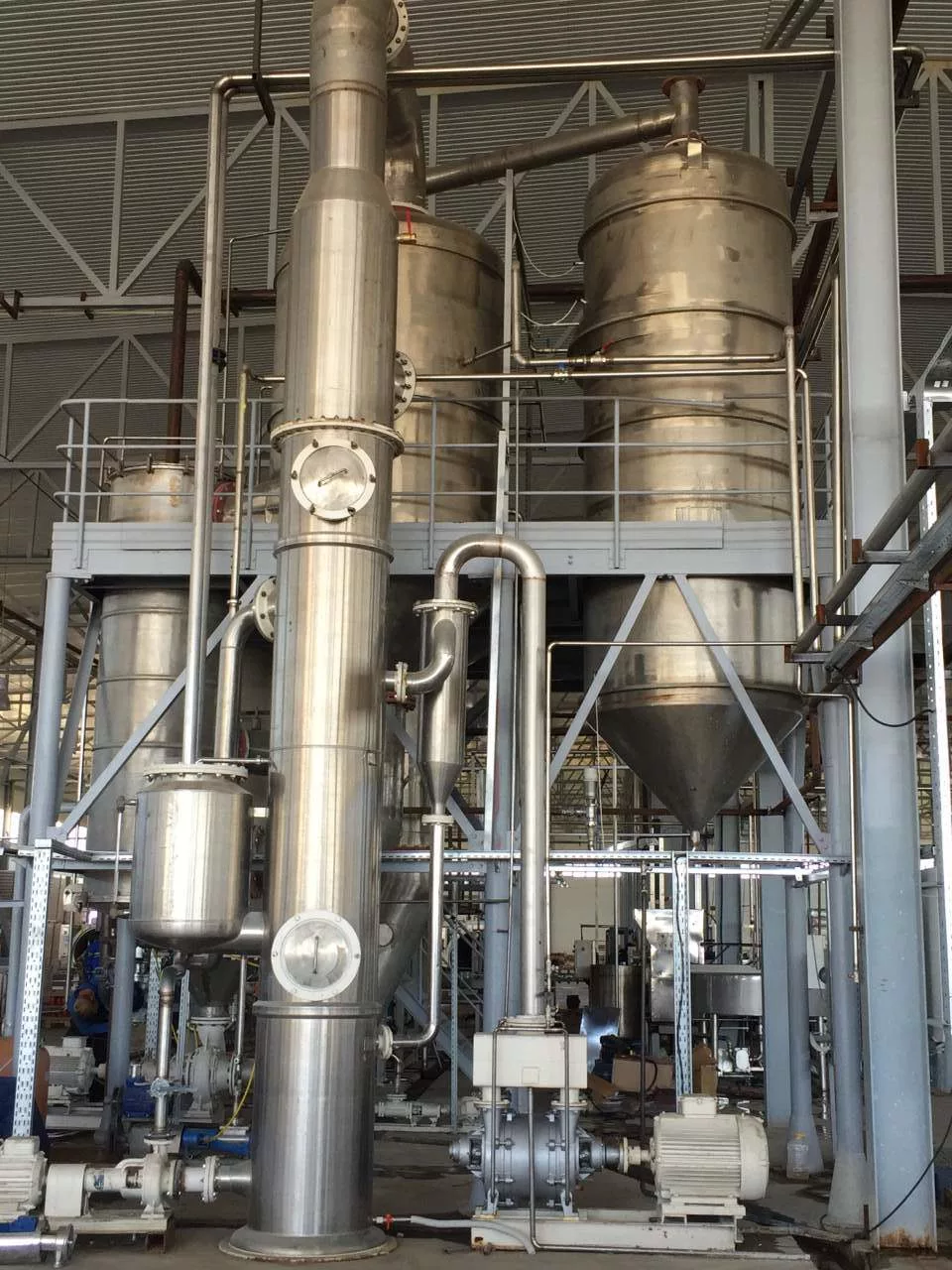

Стандартная выпарная установка состоит из следующих основных узлов:
Выпарного корпуса — главного аппарата, где происходит испарение жидкости
Греющего паропровода — подводящего греющий пар к поверхности нагрева
Теплообменной камеры с развитой системой теплопередачи через трубные поверхности
Сепарационной зоны, где пар отделяется от капель жидкости
Конденсатора, где происходит охлаждение и превращение вторичного пара в жидкость
Вакуум-насоса, регулирующего уровень давления в камерах установки
Автоматизированной системы управления, контролирующей расход, температуру, разность давления и высоту уровня раствора
Особое внимание при проектировании уделяется коэффициенту теплопередачи, площади нагрева, устойчивости к коррозии и простоте обслуживания
Подача раствора
Исходный раствор поступает в корпус аппарата, где равномерно распределяется по поверхности труб
Нагрев и закипание
Через трубчатые поверхности подаётся греющий пар, температура которого выше точки кипения раствора. Благодаря созданному вакууму, кипение происходит при пониженной температуре
Процесс выпаривания
Влага из раствора начинает испаряться. Пар поднимается вверх, при этом жидкая часть становится более концентрированной
Сепарация
В камере разделения капли жидкости отделяются от пара, снижая потери продукта
Конденсация пара
Пар поступает в конденсатор, где охлаждается и превращается в воду. Полученная жидкость пригодна для повторного использования
Слив концентрата
Оставшийся концентрат удаляется из установки и направляется на дальнейшую переработку или утилизацию
В процессе важно учитывать разность температур, барометрическое давление, коэффициенты теплопередачи и высоту заполнения аппарата
Химическая промышленность — концентрация щелочей, кислот и растворов
Пищевая отрасль — сгущение соков, пюре, сиропов
Фармацевтика — извлечение и очистка действующих веществ
Металлургия — утилизация травильных растворов и охлаждающих жидкостей
Энергетика и экология — обработка сточных вод и шламов
Мембранные технологии — удаление концентратов после осмоса или нанофильтрации
Этап 1. Определение параметров исходного раствора
На этом этапе важно установить: состав и химические свойства раствора, начальную и конечную концентрацию компонентов, температуру подачи, вязкость, плотность и коррозионную активность, склонность к пенообразованию или кристаллизации. Эти данные напрямую влияют на выбор конструкции установки, материала и технологии выпаривания
Этап 2. Расчет количества испаряемой жидкости.
Необходимо определить, какое количество растворителя (обычно воды) должно быть удалено для достижения заданной концентрации. Для этого используют уравнение материального баланса по веществу:
G₁ · x₁ = G₂ · x₂
где G₁ — масса исходного раствора, x₁ — его концентрация
G₂ — масса концентрата, x₂ — конечная концентрация
Из разности G₁ и G₂ определяется объём выпариваемой жидкости
Этап 3. Выбор типа установки и количества корпусов
В зависимости от: характеристик продукта, требуемой степени концентрации, доступного греющего пара и уровня вакуумного давления, выбирается тип установки. Также определяют число корпусов и схему движения продукта
Этап 4. Тепловой расчет установки
Проводится расчёт теплового баланса: сколько теплоты необходимо для испарения воды, расход греющего пара, коэффициенты теплопередачи для конкретного раствора, площадь поверхностей нагрева, тепловые потери через корпус аппарата
Формула:
Q = r · Gв
где Q — количество теплоты, r — удельная теплота парообразования,
Gв — масса выпаренного растворителя.
Также используется уравнение теплопередачи:
Q = K · F · Δt,
где K — коэффициент теплопередачи,
F — площадь теплопередающей поверхности,
Δt — разность температур между паром и кипящим раствором.
Этап 5. Гидравлический расчет
Определяется: расход раствора на входе и выходе, линейная скорость потока, возможное падение давления, высота установки и длина труб, расчет диаметров и пропускной способности трубопроводов
Этап 6. Выбор оборудования и материалов
Подбираются: материалы корпуса, труб, конденсатора и арматуры с учётом агрессивности среды и температуры, тип вакуум-насоса, конденсатора, циркуляционных насосов, автоматика, датчики уровня, температуры, давления, расхода и др
Этап 7. Подбор источника энергии и оценка энергозатрат
Рассчитывается: требуемая нагрузка на парогенератор, использование вторичного пара для повышения КПД, возможности для интеграции рекуперации тепла
Свойства раствора — вязкие, кристаллизующиеся и пенящиеся жидкости требуют нестандартных решений (например, плёночных установок)
Качество пара — насыщенный или перегретый пар влияет на температуру нагрева и теплопередачу
Уровень вакуума — чем ниже давление, тем ниже температура кипения, а значит — меньше энергозатраты
Разность температур — слишком большая Δt может вызвать перегрев или деградацию продукта
Тип циркуляции — естественная или принудительная; влияет на коэффициент теплопередачи
Наличие вторичного пара — его эффективное использование снижает расход греющего пара
Материалы — химическая стойкость, устойчивость к абразивам и термостойкость критичны при выборе конструкций
Компактность и доступ к узлам — важно для технического обслуживания и удобства монтажа
Автоматизация — наличие ПИД-регуляторов, систем контроля и сигнализации повышает безопасность и точность процесса
Производительность — должна быть рассчитана с запасом, учитывая пиковые нагрузки и возможные изменения состава раствора
Для поддержания эффективности оборудования необходимы:
регулярная очистка трубных поверхностей от накипи и отложений
промывка камер, теплообменников и конденсатора
контроль состояния уплотнений и арматуры
диагностика насосов, датчиков и автоматических узлов
замеры производительности и контроль разности температур по корпусам
Периодическое обслуживание гарантирует стабильную работу и высокую отдачу от вложений
Качество и долговечность выпарной установки напрямую зависят от используемых материалов:
Нержавеющая сталь AISI 304 — стандарт для пищевой и фармацевтической сфер
Титан и сплавы Hastelloy — устойчивость к агрессивным средам;Фторопластовое покрытие — защита от налипания и коррозии
Правильный подбор материала под характеристики раствора, рабочую температуру, давление и среду эксплуатации — залог надёжной и безопасной работы на протяжении многих лет
