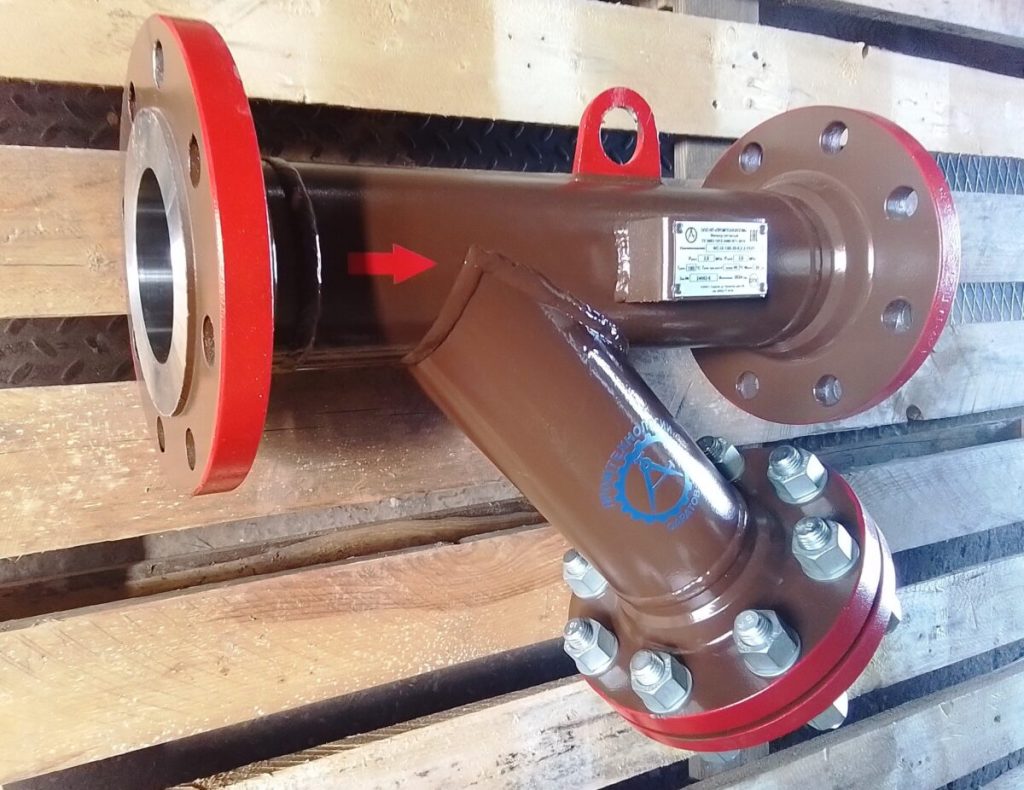

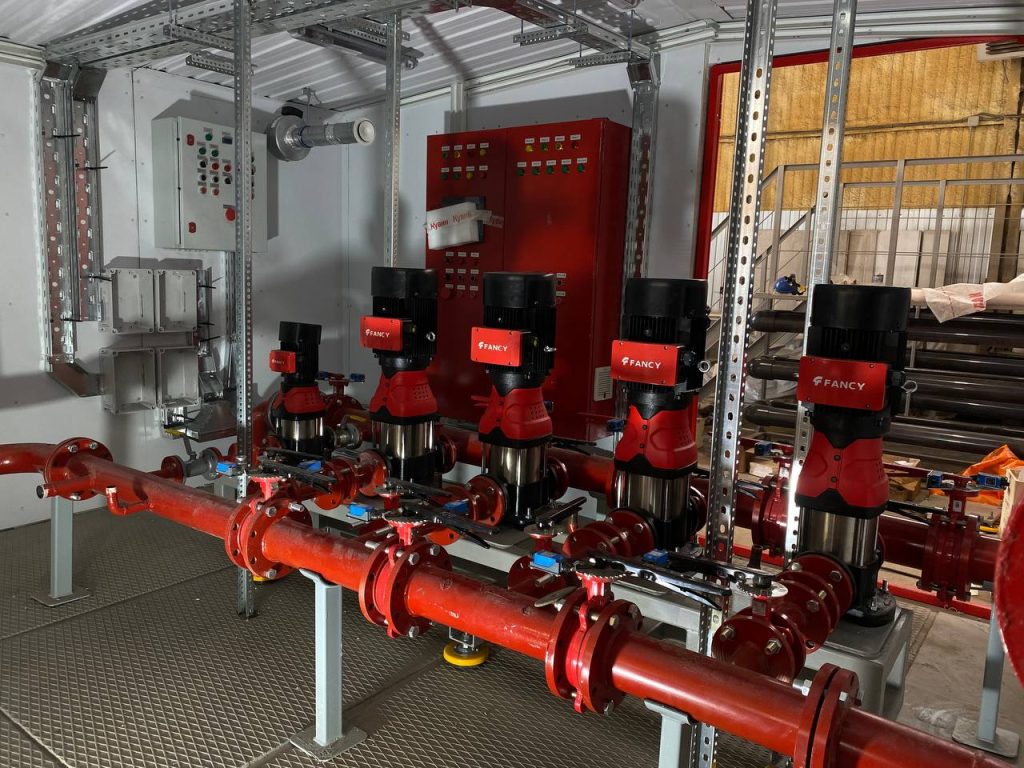

У-образный сетчатый фильтр — это эффективное и проверенное решение для механической очистки рабочих сред в трубопроводных системах. Его главная задача — защитить дорогостоящее оборудование (насосы, теплообменники, регуляторы давления, запорную арматуру) от абразивного износа и засорения твердыми частицами, такими как песок, окалина, ржавчина и другие механические включения. Благодаря своей надежности и простоте, этот фильтр сетчатый стал неотъемлемым элементом современных инженерных и технологических коммуникаций.

Для максимальной эффективности очистки и защиты оборудования часто применяют комбинированные решения. Например, магнитный сетчатый фильтр, сочетающий в себе механическую очистку сеткой и улавливание ферромагнитных частиц (стальной стружки, окалины) с помощью магнита. Такой фильтр магнитный сетчатый особенно эффективен в закрытых системах отопления, где накопление металлического шлама является серьезной проблемой. Он устанавливается в паре с обычным сетчатым фильтром или заменяет его, обеспечивая комплексную очистку.

Сетчатые фильтры классифицируются по нескольким параметрам:

По форме:
y-образный
т-образный
Прямоточные
С отводом для слива

По типу присоединения:
Фланцевые
Резьбовые
Под приварку

По степени фильтрации:
Крупная (1–2 мм)
Средняя (100–500 мкм)
Мелкая (50–100 мкм)

y-образный фильтр оптимален для объектов, где требуется простая и быстрая очистка без демонтажа всей линии. Он особенно популярен в системах с нержавеющими трубами, клапанами и сложной арматурой

Поступление среды
Вода или рабочая жидкость подается в фильтр через входной патрубок

Направление потока
Поток изменяет направление по U-образной траектории, создавая дополнительное сопротивление, что увеличивает эффективность задержания частиц

Фильтрация
Жидкость проходит через сетчатый элемент, где твердые загрязнения оседают на поверхности

Выход очищенной среды
Очищенная жидкость поступает дальше по трубам к остальным элементам системы (насосам, теплообменникам и т.д.)

Обслуживание
После накопления осадка фильтр открывается, сетка промывается и устанавливается обратно

Выбор места
Устанавливается на горизонтальном участке трубы перед защищаемым оборудованием, желательно с направлением стрелки на корпусе по ходу потока

Тип установки: y-образный
Используются фланцевые соединения или резьбовая нарезка, в зависимости от конфигурации системы

Положение фильтра
Корпус должен быть ориентирован вниз для удобства очистки. Важно обеспечить свободный доступ к крышке для технического обслуживания

Гидроиспытания
После установки проводится тестирование на герметичность при рабочем давлении

Для правильного выбора фильтра учитываются:

• Диаметр и тип присоединения к трубам
• Рабочее давление
• Температура среды
• Требуемая степень фильтрации (размер ячейки сетки)
• Характер загрязнений (песок, окалина, ржавчина)
• Материал трубопровода и арматуры

В производстве У-образных фильтров применяются те же материалы, что и при изготовлении промышленной арматуры и клапанов. Чаще всего используются: чугун, бронза, углеродистая и нержавеющая сталь, а также различные виды прочного пластика. В зависимости от условий эксплуатации выбирается соответствующий тип материала

Чугун
Чугун является наиболее востребованным материалом благодаря своей низкой стоимости. Он оптимален для систем с невысокими показателями давления и температуры, в которых отсутствуют резкие гидравлические или тепловые удары. Чугунные широко применяются в магистралях питьевого водоснабжения большого диаметра, а также во многих промышленных процессах с умеренными условиями эксплуатации

Бронза
Корпуса из бронзы выбирают для фильтрации солоноватой, морской и солёной воды, поскольку этот материал устойчив к агрессивным средам. Бронзовые фильтры нередко применяются в системах питьевого водоснабжения. Однако стоимость примерно в два раза выше по сравнению с чугунным

Углеродистая сталь
Этот материал подходит для эксплуатации в условиях высоких температур и давления, а также при наличии интенсивных термомеханических нагрузок. Кроме того, углеродистая сталь применяется в зонах с повышенным риском возгорания, благодаря своей высокой термостойкости и прочности

Хромомолибденовая сталь
Для работы при экстремально высоких температурах — свыше 1000 °F (около 538 °C) — используется хромомолибденовая сталь. Она обладает высокой прочностью и способна выдерживать критические условия давления и температуры

Нержавеющая сталь
Наиболее предпочтительный материал для фильтров, используемых в химической, пищевой и фармацевтической отраслях. Нержавеющая сталь устойчива к коррозии, не загрязняет проходящие среды и легко поддаётся очистке. Её стоимость может в 4 раза превышать цену чугунного аналога, однако долговечность и гигиеничность делают её незаменимой в системах с высокими санитарными требованиями

Литая сталь
При диаметре отверстий более 2 дюймов, у-образный фильтр часто выполняются из литой стали, обеспечивающей прочность и надёжность при работе с большими потоками и в условиях промышленной эксплуатации

При выборе промышленного фильтра для инженерных или технологических систем важно учитывать характеристики воды, уровень загрязнений, рабочее давление и особенности оборудования

Сетчатый фильтр
Идеален для улавливания песка, ржавчины, окалины и других твердых механических частиц. Особенно хорошо зарекомендовал себя в водопроводных и отопительных магистралях. Конструкция проста: каркас (нередко y-образной формы) и съемная фильтрующая сетка. Преимущества — высокая пропускная способность, быстрый доступ к фильтрующему элементу и надежность при высоких давлениях. Отлично подходит для предварительной очистки воды в промышленных системах с большим объемом потока

Дисковый фильтр
Применяется для более тонкой механической фильтрации, особенно в агропромышленности и промышленных системах орошения. Его основа — кассета из пластиковых или металлических дисков с микрошлицами. Достоинства — большая площадь фильтрации, компактность и устойчивость к перепадам давления. Однако, обслуживание сложнее, особенно при засоре — требует промывки под давлением или полной разборки

Магнитный фильтр
Не фильтрует механические частицы как таковые, но эффективно улавливает ферромагнитные загрязнения(частицы железа, стальная стружка и т.п.). Особенно актуален в замкнутых отопительных системах, где металлический шлам может образовываться в процессе коррозии труб. Однако он не заменяет, а дополняетмеханическую фильтрацию — часто используется в паре с сетчатым фильтром

Замерзание воды внутри фильтра — одна из самых частых причин его выхода из строя в холодное время года. Это приводит к разрыву, деформации фланцевых соединений и повреждению уплотнений. Вот как этого избежать:

Теплоизоляция фильтра и трубопроводов
Используйте профессиональные материалы — вспененный каучук, стекловолокно, утеплённые кожухи. Особенно важно изолировать сам корпус фильтра, входной и выходной патрубки, краны и дренажные клапаны

Установка обогревающих кабелей
Электрические греющие кабели монтируются по поверхности труб и фильтра. Это обеспечивает автоматическое поддержание плюсовой температуры даже при экстремальных морозах. Рекомендуется подключение к термореле

Слив воды при остановке системы
Если система не работает в зимний период, необходимо полностью удалить воду из фильтра. Используйте сливные клапаны или демонтируйте нижнюю часть корпуса

Монтаж фильтра в отапливаемом помещении
По возможности устанавливайте промышленные фильтры в приямках, колодцах или внутри производственных помещений, где исключены резкие перепады температур

Контроль температуры среды
Установите датчики температуры вблизи фильтра и настройте автоматическое включение обогрева, если температура опускается ниже +5 °C

Качественный фильтр сетчатый — это не только надежный корпус, но и наличие запасных частей для него. В первую очередь, это сменные сетчатые элементы и уплотнительные кольца. Наличие запасных частей позволяет быстро восстановить работоспособность фильтра без замены всего устройства. Для сложных промышленных систем важно использовать полный комплект обвязки: муфты соединительные, фитинги стальные, а также запорная арматура и запорно регулирующая арматура для обеспечения возможности обслуживания и ремонта фильтра сетчатого без остановки всей системы. Все эти элементы должны быть совместимы по материалу и давлению. При монтаже фильтров сетчатых y образных также используются трубы стальные и регуляторы давления для создания полноценного и управляемого узла.
